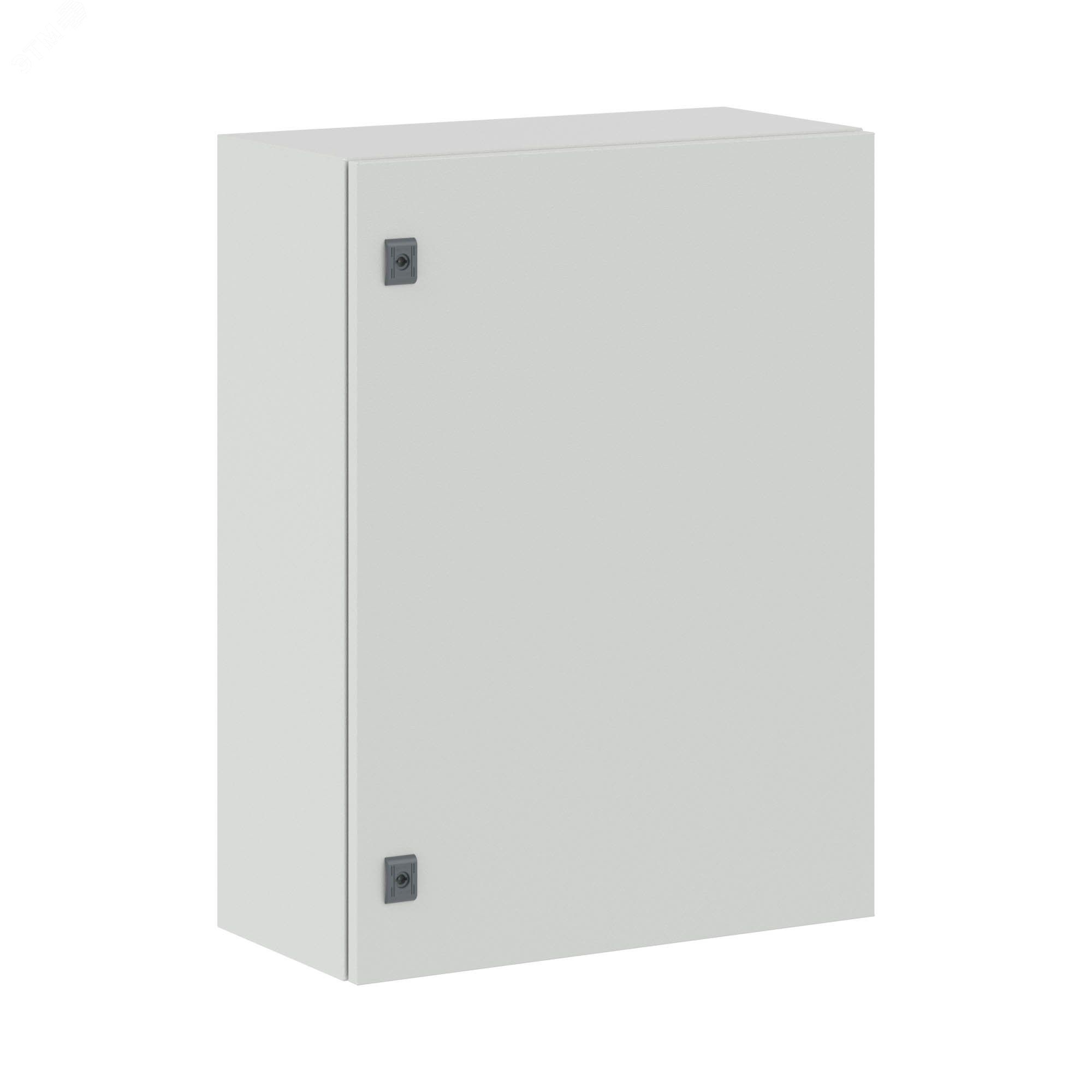

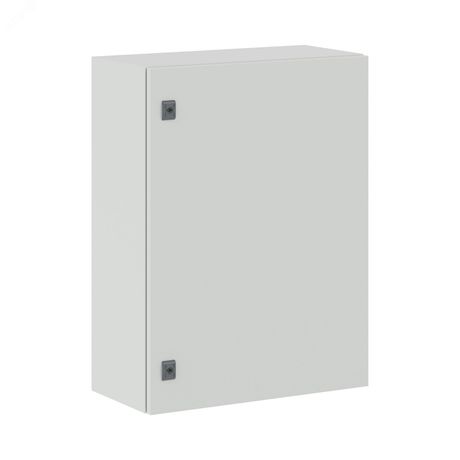

Корпус навесной STE с М/П ВхШхГ 800x600x300 мм | R5STE0863 DKC ДКС

Корпус навесной с металлической панелью 800х600х300 мм от DKC (ДКС) - надёжный щит для монтажа оборудования управления и распределения энергии в условиях улицы или внутри помещения. Артикул r5ste0863 соответствует сериям STE и RAM block, обеспечивает совместимость с промышленными решениями и стандартизированную сборку.

Назначение и область применения

Корпус навесной с металлической панелью 800х600х300 мм предназначен для установки коммутационного, защитного и управляющего оборудования: автоматических выключателей, контакторов, реле, модулей PLC, устройств защиты от перенапряжения. Подходит для систем автоматизации, распределительных пунктов, насосных станций, конвейеров, объектов ЖКХ и промышленных площадок. Благодаря высокой степени защиты и прочности, используется как на улице, так и в закрытых помещениях с повышенной влажностью или запылённостью.

Технические характеристики

• Габариты: 800×600×300 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой под крепление оборудования
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Замок: поворотный, двухточечный, с возможностью запирания на два замка
• Покрытие: атмосферостойкая порошковая краска, устойчивая к коррозии и механическому воздействию
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Фланец: сплошной, для ввода кабелей через нижнюю или боковую поверхность
• Нормативный документ: ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус навесной с металлической панелью 800х600х300 мм легко монтируется любым способом: на стену, на столб, в нишу стены или на пол (при использовании опорных элементов). Для настенного крепления предусмотрены внутренние кронштейны. Возможна установка в ряд - несколько корпусов можно соединить между собой для формирования единой системы. Крепление на столбе реализуется через специальные проушины в основании. Все отверстия для ввода кабелей уже подготовлены, дополнительная обработка не требуется. Монтажная панель имеет универсальную разметку - позволяет крепить оборудование по любой оси, что снижает время сборки.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50827.3-2009, обеспечивающим безопасность при эксплуатации в промышленной среде. Высокий класс защиты IP65 предотвращает попадание пыли и влаги, что исключает короткие замыкания и выход из строя оборудования. Ударопрочность IK10 гарантирует сохранность внутренних компонентов даже при случайном воздействии. Наличие заземляющего комплекта с проводами обеспечивает надёжное зануление всех частей корпуса. Цвет RAL7035 соответствует промышленным нормам визуального контроля и не требует дополнительной маркировки.

Преимущества

• Высокая жесткость конструкции благодаря толщине стали 1,5 мм и усиленному фланцу
• Реверсивная дверь - удобство монтажа в ограниченных пространствах
• Порошковое покрытие - долговечность, устойчивость к царапинам и химическим веществам
• Сплошной фланец - минимизация потерь герметичности при вводе кабелей
• Наличие заземления в комплекте - экономия времени и материалов при монтаже
• Возможность настенной, напольной и столбовой установки - гибкость размещения

Ограничения применения

Не рекомендуется использовать корпус в средах с постоянным воздействием открытого огня, агрессивных паров (например, хлора, кислот) или в условиях, где температура ниже −40C. Хотя степень защиты IP65 достаточна для большинства уличных условий, он не предназначен для длительного погружения в воду. Также не следует применять корпус в качестве силового распределительного устройства без соблюдения правил ПУЭ и при отсутствии должной термической нагрузки на внутреннее оборудование.

Примеры использования

• Уличный щит управления насосной станцией водоснабжения
• Распределительный пункт на производственной линии с автономной автоматикой
• Щит управления освещением на территории складского комплекса
• Контрольный щит для системы видеонаблюдения на улице
• Аварийный щит питания в холодильном цехе с высокой влажностью

Практические советы

• Перед монтажом проверьте посадочные размеры: глубина 300 мм - достаточно для большинства DIN-рейки и малогабаритных аппаратов, но не подходит для крупных преобразователей частоты
• Используйте кабельные вводы с уплотнительными кольцами - они усиливают герметичность при вводе многожильных кабелей
• При установке на столб используйте антивандальные болты M8–M10, чтобы предотвратить демонтаж
• При необходимости увеличения степени защиты до IP66 - дополнительно уплотните места ввода кабелей силиконовым герметиком
• При работе в условиях сильной вибрации (например, рядом с компрессорами) закрепите оборудование на панели с помощью виброизолирующих креплений
• Артикул r5ste0863 совместим с другими изделиями серии STE - можно заказать аналогичные корпуса для масштабирования системы
