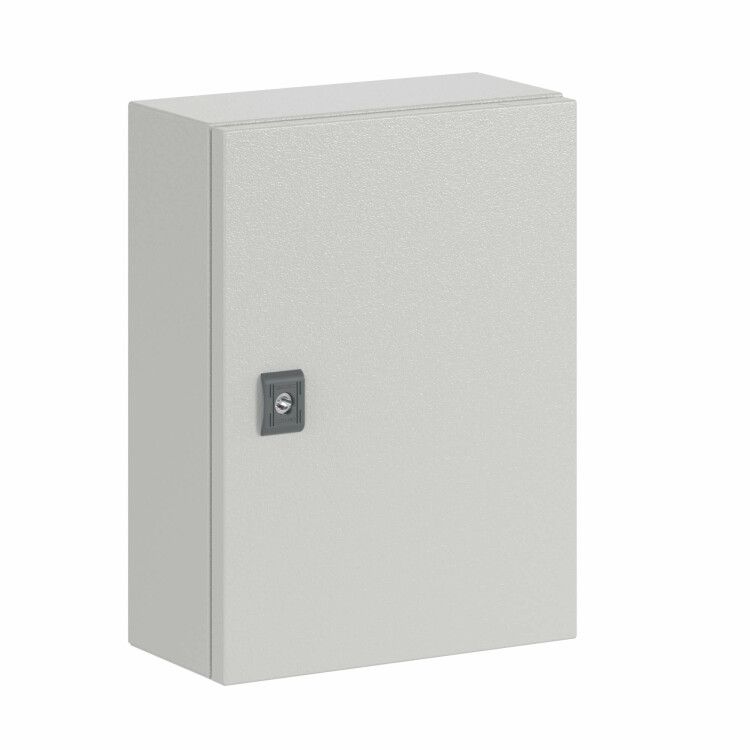

Корпус сварной навесной ST с М/П ВхШхГ 400 x 300 150 | R5ST0431 DKC ДКС

Корпус навесной сварной ST с монтажной платой 400x300x150 мм IP65-IP66 IK10 от DKC (ДКС) — надёжный металлический щит для наружной установки оборудования автоматизации и распределения электроэнергии. Артикул r5st0431 обеспечивает совместимость со стандартными монтажными решениями и устойчивость к агрессивным условиям.

Назначение и область применения

Корпус навесной сварной ST с монтажной платой 400x300x150 мм IP65-IP66 IK10 предназначен для защиты электронных и электромеханических устройств в условиях открытого воздуха. Подходит для установки на стене, столбе или опоре в местах с высокой запылённостью, влагой, перепадами температур. Часто используется в системах автоматизации промышленного оборудования, на транспорте, в энергообъектах, на объектах ЖКХ и сельского хозяйства.

Технические характеристики

• Габариты: 400×300×150 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,2 мм с порошковым покрытием RAL7035 (серый)
• Монтажная плата: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP65–IP66 (полная защита от пыли, устойчивость к мощному струйному водяному потоку)
• Ударопрочность: IK10 (выдерживает удар энергией до 20 Дж — эквивалент 2 кг груза, падающего с 1 м)
• Закрывается одной реверсивной дверью с застекленной и вентилируемой конструкцией
• Замок: поворотный одноключевой, с возможностью запирания
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 — работает при температурах от −40°C до +40°C, в условиях повышенной влажности и атмосферных осадков
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 (не распространяет горение)
• Цвет: серый (RAL7035)

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 400x300x150 мм IP65-IP66 IK10 легко монтируется на вертикальную поверхность или столб благодаря наличию крепёжных отверстий и комплекта аксессуаров. Монтажная плата имеет стандартизированную сетку с шагом 50 мм — подходит для крепления DIN-рейки, модульных аппаратов и элементов метрической системы. Возможна сборка в ряд — несколько корпусов можно выстроить рядом без зазора, сохраняя целостность защиты. Для монтажа требуется минимум инструментов: отвёртка, уровень, дрель. Кабельный ввод осуществляется через сплошной фланец — предварительно просверливается отверстие нужного диаметра.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для внешних установок: степень защиты IP66 исключает попадание воды даже при сильном напоре, а класс IK10 гарантирует механическую прочность против преднамеренных или случайных ударов. Сейсмостойкость 9 баллов позволяет использовать изделие в регионах с активной сейсмической деятельностью. Порошковое покрытие устойчиво к коррозии, УФ-излучению и химическим воздействиям. Наличие комплекта заземления (без проводов) требует самостоятельного подключения медного провода к болтовому контакту внутри корпуса — обязательное условие для безопасной работы.

Преимущества

• Высокая жесткость конструкции благодаря сварной раме и толщине стали 1,2 мм
• Двойная функциональность двери: стекло даёт визуальный контроль, решётка обеспечивает естественную вентиляцию
• Двунаправленная разметка монтажной платы — удобство при установке оборудования любой ориентации
• Порошковое покрытие не царапается и не выгорает на солнце
• Комплексная комплектация снижает время подготовки к монтажу
• Возможность установки на столб — решение для территорий с ограниченным пространством

Ограничения применения

Корпус навесной сварной ST с монтажной платой 400x300x150 мм IP65-IP66 IK10 не предназначен для постоянного погружения в воду — IP66 не равнозначен IP68. Не рекомендуется применять в средах с агрессивными химикатами (например, кислоты, растворители), которые могут повредить порошковое покрытие. Размеры корпуса ограничивают количество установленного оборудования — максимальная нагрузка зависит от габаритов модулей. Отсутствие внутреннего освещения требует внешнего источника света при обслуживании в темноте. Не подходит для взрывоопасных зон — не имеет взрывозащиты Ex.

Примеры использования

• Электрощит управления насосной станцией на улице
• Распределительный щит на опоре ЛЭП
• Контроллер автономной системы освещения парковой территории
• Щит управления конвейером на открытом складе
• Автоматика теплового пункта в холодном регионе

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на стене/столбе точно совпадают с крепёжными отверстиями корпуса — допуск ±2 мм
• Используйте герметичные кабельные вводы (дополнительно) для усиления защиты IP66
• Не закручивайте болты монтажной платы слишком сильно — это может деформировать оцинкованную сталь
• При установке на столб используйте антивандальные крепления и защитные кожухи для замка
• При работе в зимний период следите, чтобы влага не замерзала в вентиляционных отверстиях — возможно образование льда, нарушающего теплообмен
• Артикул r5st0431 совместим с другими изделиями серии RAM block — можно комбинировать с аналогичными корпусами для масштабирования проекта
