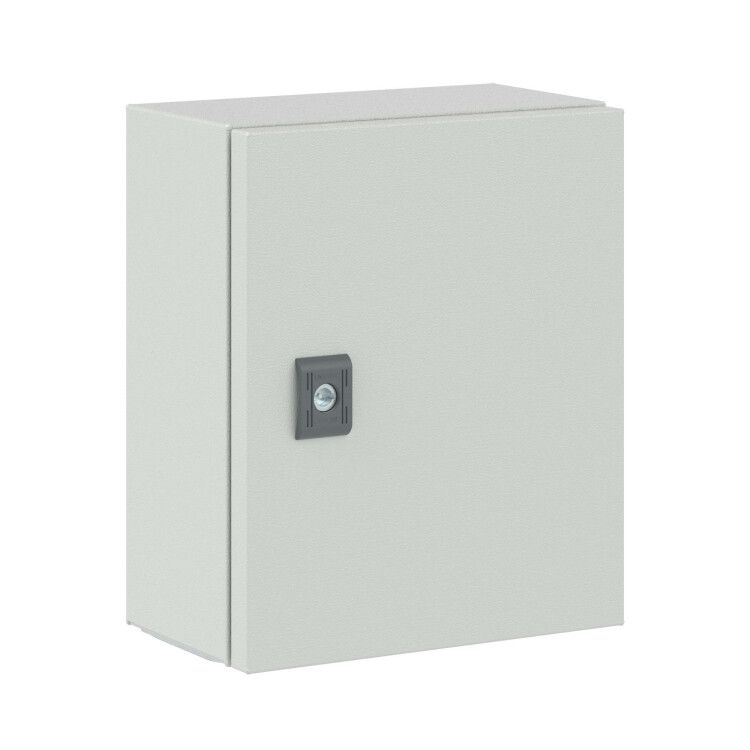

Корпус сварной навесной ST с М/П ВхШхГ 300 x 250 150 | R5ST0391 DKC ДКС

Корпус навесной сварной ST с монтажной платой 300x250x150 мм IP65-IP66 IK10 от DKC (ДКС) — надёжный щит для монтажа электрооборудования в условиях повышенной запылённости, влажности и риска механических воздействий. Артикул r5st0391 предназначен для установки как в помещениях, так и на улице, особенно там, где важна долговечность и безопасность.

Назначение и область применения

Корпус навесной сварной ST с монтажной платой 300x250x150 мм IP65-IP66 IK10 используется для защиты электронных компонентов, автоматических выключателей, контакторов, реле и других устройств управления. Подходит для установки на стенах, столбах и опорах. Применяется в промышленности, на транспорте, в системах освещения, на объектах ЖКХ и энергетике. Благодаря степени защиты IP65–IP66 и ударопрочности IK10, корпус обеспечивает работу оборудования в условиях дождя, песка, вибраций и случайных ударов.

Технические характеристики

• Габариты: 300 × 250 × 150 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP65 – защита от струй воды; IP66 – защита от мощных струй воды
• Ударопрочность: IK10 (выдерживает удар энергией 20 Дж)
• Покрытие: порошковая краска, серый цвет
• Застекленная дверь: да
• Вентилируемая дверь: да
• Количество дверей: одна
• Замок: ключевой, с двойной бородкой 3 мм
• Возможность крепления на столбе: да
• Соединение в ряд: возможно
• Монтаж: навесной, совместим с метрическими креплениями

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 300x250x150 мм IP65-IP66 IK10 имеет готовую монтажную плату, что исключает необходимость дополнительного крепления оборудования внутри. Отверстия на плате соответствуют метрическому стандарту — можно использовать болты M4–M8. Для крепления на стену предусмотрены крепёжные отверстия сзади. Возможна установка на вертикальные опоры (например, столбы) с помощью специальных кронштейнов. Корпусы одной серии легко соединяются в ряд — подходят друг к другу без зазоров, что удобно при групповой установке нескольких щитов.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для распределительных щитов) и EN 60529 (стандарт IP-защиты). Ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Порошковое покрытие устойчиво к коррозии и химическим воздействиям. Защита от влаги и пыли обеспечивается за счёт загиба кромок корпуса и уплотнения на двери — вспененный полиуретан на внутренней стороне двери создаёт плотный контакт при закрывании, снижая риск проникновения влаги даже при длительном воздействии.

Преимущества

• Высокая жесткость конструкции благодаря сварному каркасу и усиленным стенкам
• Монтажная плата из оцинкованной стали выдерживает нагрузку тяжёлых аппаратов — до 15 кг
• Защита от внешних факторов: пыль, вода, перепады температур, механические удары
• Доступ к оборудованию через застеклённую дверь без вскрытия — контроль состояния без доступа внутрь
• Вентилируемая дверь способствует естественной циркуляции воздуха, снижая нагрев внутри
• Ключевой замок с двойной бородкой препятствует несанкционированному доступу

Ограничения применения

Корпус навесной сварной ST с монтажной платой 300x250x150 мм IP65-IP66 IK10 не предназначен для установки в средах с постоянным погружением в воду, агрессивными химическими веществами или экстремально высокими температурами выше +50 °C. Также не рекомендуется использовать в местах с частыми взрывоопасными выбросами — он не является взрывозащищённым. Размеры корпуса ограничивают установку крупногабаритных модулей — например, больших преобразователей частоты или АВР-блоков. Для них потребуется более крупный корпус.

Примеры использования

• Электрощит на фасаде здания для управления наружным освещением
• Контрольный щит на производственном участке с конвейером
• Распределительный пункт на уличной трансформаторной подстанции
• Шкаф управления насосной станцией в условиях повышенной влажности
• Автоматический щит на столбе для системы видеонаблюдения

Практические советы

• Перед монтажом проверьте, чтобы отверстия под кабельные вводы были правильно расположены — они не предусмотрены, их необходимо просверлить самостоятельно.
• Используйте кабельные вводы с уплотнениями IP65+ для сохранения целостности защиты.
• Не перегружайте монтажную плату — максимальная допустимая масса оборудования около 15 кг.
• При установке на столб используйте антивандальные кронштейны — корпус весит около 8–10 кг.
• При необходимости замены замка — совместим с типом ключа с двойной бородкой 3 мм, аналогичные замки есть в ассортименте DKC.
• При соединении нескольких корпусов в ряд — соблюдайте минимальный зазор между ними 5 мм для вентиляции и обслуживания.
