Корпус сварной навесной ST с М/П ВхШхГ 200 x 300 150 | R5ST0231 DKC ДКС

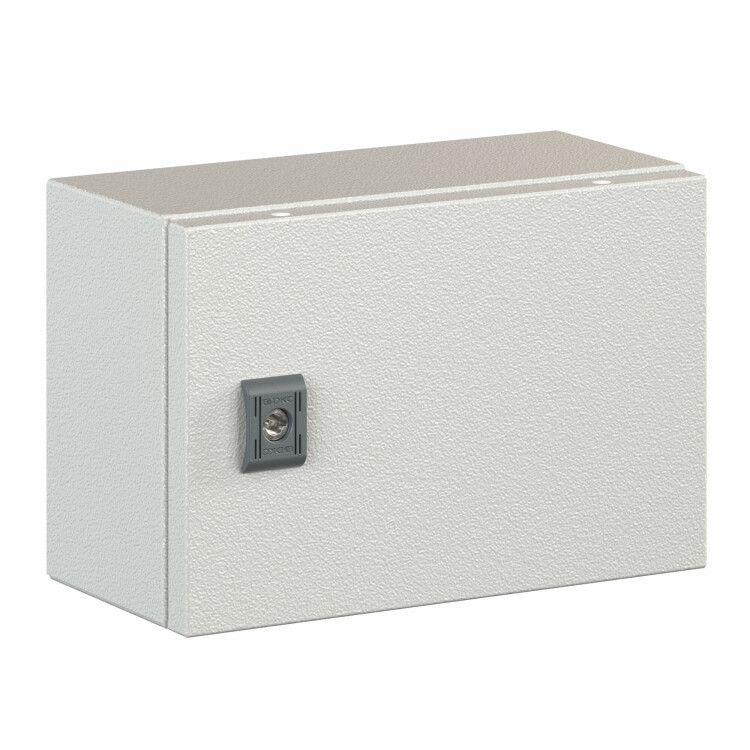

Корпус навесной ST с монтажной платой 200x300x150 мм IP65-IP66 IK10 от DKC (ДКС) — надёжный металлический щит для наружной установки оборудования автоматизации и распределения электроэнергии. Артикул r5st0231 обеспечивает защиту от пыли, воды и механических воздействий в условиях улицы или промзоны.

Назначение и область применения

Корпус навесной ST с монтажной платой предназначен для размещения коммутационного оборудования: автоматических выключателей, контакторов, реле, модулей управления. Подходит для установки на стене, столбе или другой вертикальной поверхности. Применяется в системах автоматизации производственных линий, насосных станциях, уличном освещении, объектах ЖКХ и энергетики. Благодаря высокой степени защиты и прочности, используется там, где требуется долговечность и безопасность в сложных условиях.

Технические характеристики

• Габариты: 200×300×150 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,2 мм с порошковым покрытием RAL7035 (серый)
• Монтажная плата: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 — полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 — выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Застеклённая дверь: да — позволяет визуально контролировать состояние аппаратуры
• Вентилируемая дверь: да — обеспечивает естественную циркуляцию воздуха
• Замок: поворотный одноключевой, с возможностью запирания
• Фланец: сплошной, для ввода кабелей — исключает попадание влаги через проходы
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64 — устойчив к сильным землетрясениям
• Группа горючести: Г1 — материал не поддерживает горение
• Цвет: серый (RAL7035)

Совместимость и монтаж

Корпус навесной ST совместим с любым оборудованием, соответствующим метрическому креплению (M4–M8). Монтажная плата имеет перфорацию по обеим сторонам — удобна для установки устройств с любой ориентацией. Крепление осуществляется на анкеры или болты через отверстия в боковых стенках. Возможна установка на столб — предусмотрены специальные кронштейны (не входят в комплект, требуются дополнительно). Корпус можно соединять в ряд — при необходимости формируются длинные линейные блоки без потери герметичности. Для сборки используются стандартные крепёжные элементы M4–M6.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1, IEC 61439-1 и EN 62208. Высокая степень защиты IP66 и ударопрочность IK10 обеспечивают соответствие нормам безопасности для внешних установок. Наличие комплекта заземления (без проводов) позволяет легко выполнить заземление оборудования внутри щита. Порошковое покрытие предотвращает коррозию даже при постоянном воздействии влаги и химически активных веществ.

Преимущества

• Высокая жесткость конструкции благодаря толстым стенкам и усиленной монтажной плате
• Защита от пыли и водяных струй — идеален для открытых площадок
• Возможность визуального контроля работы оборудования через застеклённую дверь
• Двойная вентиляция — снижает риск перегрева при длительной нагрузке
• Сейсмостойкость — подходит для регионов с высокой сейсмической активностью
• Двунаправленная разметка на плате — экономит время при монтаже
• Порошковая окраска — устойчива к царапинам, UV-лучам и перепадам температур

Ограничения применения

• Не предназначен для взрывоопасных зон — отсутствует взрывозащита Ex
• Не рассчитан на постоянное погружение в воду — IP66 не эквивалентен IP68
• Комплект заземления не содержит провода — необходимо приобрести самостоятельно
• Нельзя использовать в помещениях с температурой выше +40°C без принудительного охлаждения
• Пластиковые элементы (например, уплотнители) имеют ограниченный срок службы — требуют периодической проверки

Примеры использования

• Электрощит на уличной опоре для управления уличным освещением
• Щит управления насосной станцией в канализационном колодце
• Распределительный щит на производстве с высокой запылённостью
• Автоматизация системы полива в теплице или на сельхозугодьях
• Контрольный пункт для датчиков и реле в холодильных камерах

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной плате — они подходят под стандартные DIN-рейки и крепления M4/M6
• При установке на столб используйте дополнительные кронштейны с антикоррозийным покрытием
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг аппарата — особенно рядом с термореле и преобразователями частоты
• Проверяйте уплотнитель двери каждые 6–12 месяцев — при трещинах или деформациях замените
• При использовании в регионах с сильными зимними морозами — убедитесь, что внутреннее оборудование рассчитано на температуру ниже −20°C
• Артикул r5st0231 — единственный размер в серии RAM block с такими габаритами; другие модели серии отличаются по глубине и высоте
