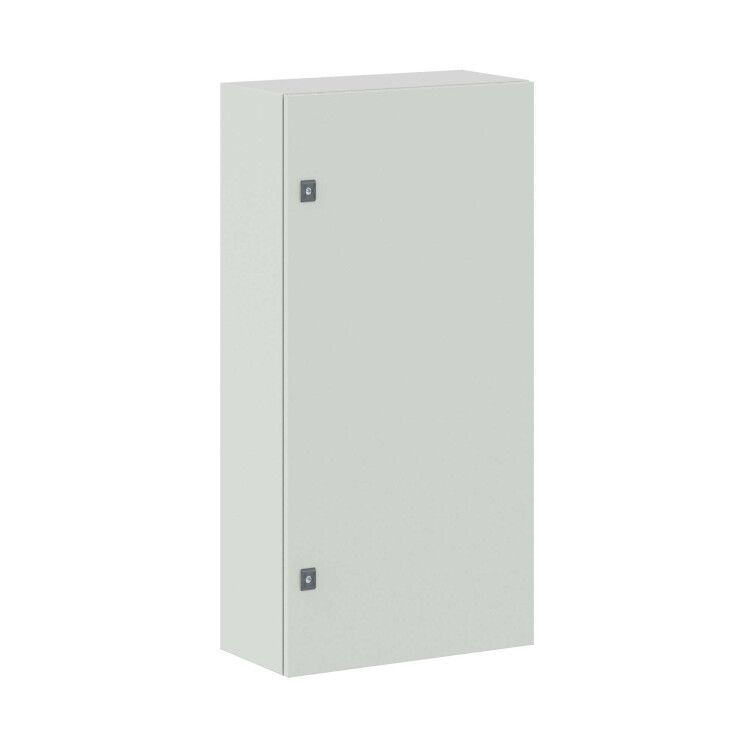

Корпус сварной навесной ST 1200х600х300мм с монтажн. панелью DKC R5ST1263 ДКС

Корпус сварной навесной с монтажной панелью ST 1200x600x300 мм IP66 от DKC (ДКС) - надёжный щит для монтажа электрооборудования в условиях повышенной запылённости, влажности и внешних воздействий. Артикул r5st1263 предназначен для установки на улице, в цехах и на объектах с жёсткими требованиями к защите.

Назначение и область применения

Корпус сварной навесной с монтажной панелью ST 1200x600x300 мм IP66 используется для размещения коммутационного оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, модулей управления. Подходит для наружной установки - на фасадах зданий, опорах, площадках, в промышленных помещениях с агрессивной средой. Применяется в системах автоматизации, на транспорте, в энергетике, на заводах и в водоканалах.

Технические характеристики

• Габариты: 1200 × 600 × 300 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная панель: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Покрытие: порошковая краска, устойчивая к УФ-излучению и коррозии
• Цвет: серый
• Замки: два ключевых замка с двойной бородкой 3 мм
• Дверь: одна, с застеклением и вентиляционными отверстиями
• Электромагнитная совместимость (EMC): да - снижает помехи для чувствительной аппаратуры
• Возможность соединения в ряд: да - несколько корпусов можно смонтировать рядом без зазоров

Совместимость и монтаж

Корпус сварной навесной с монтажной панелью ST 1200x600x300 мм IP66 крепится на стену или столб через подготовленные отверстия в боковых стенках. Для монтажа используются болты M8–M10. Монтажная панель имеет стандартные отверстия под метрический крепёж (M4–M8), что обеспечивает гибкую компоновку оборудования. Наличие вентилируемой двери и застекленной части позволяет контролировать работу устройств без вскрытия корпуса. Корпусы можно соединять в ряд - при этом сохраняется единая линия установки и целостность герметичности.

Безопасность и стандарты

Изделие соответствует требованиям EN 62208 (корпуса для электротехнических устройств) и EN 60529 (классификация IP). Уровень защиты IK10 подтверждает соответствие стандарту IEC 62262. Порошковое покрытие устойчиво к химическим веществам и перепадам температур. EMC-исполнение гарантирует минимальную электромагнитную интерференцию, что важно для работы с чувствительной аппаратурой.

Преимущества

• Высокая прочность: толстые стенки и усиленная дверь обеспечивают долговечность даже при механическом воздействии
• Надёжная герметизация: загиб кромки + вспененный полиуретан на внутренней стороне двери исключают проникновение влаги и пыли
• Удобство обслуживания: застеклённая часть двери позволяет визуально контролировать состояние приборов; две замка повышают безопасность
• Готовая монтажная панель: не требует самостоятельной установки крепёжных планок - экономит время при сборке
• Устойчивость к окружающей среде: подходит для установки на улице, в сырых и пыльных местах

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не эквивалентен IP68
• Максимальная рабочая температура не указана - рекомендуется проверить допустимый диапазон для установленного оборудования
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• При использовании в районах с сильным соляным туманом требуется периодическая проверка состояния покрытия

Примеры использования

• Щит управления насосной станцией на открытой площадке
• Распределительный щит на опоре ЛЭП
• Корпус для ПЧ и PLC на конвейере в пищевой промышленности
• Шкаф автоматики системы вентиляции на крыше здания
• Аппаратный щит на железнодорожном переезде

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабелей были закрыты герметичными вводами - иначе IP66 будет нарушен
• При установке на столб используйте кронштейны, рассчитанные на вес корпуса с оборудованием (до ~80 кг)
• При необходимости увеличения теплоотдачи - не перегружайте монтажную панель тяжёлыми приборами без распределения нагрузки
• При соединении нескольких корпусов в ряд - соблюдайте одинаковый уровень крепления, чтобы избежать перекоса дверей
• Для удобства обслуживания - заранее продумайте расположение часто обслуживаемых элементов (например, кнопок, индикаторов) возле застеклённой части двери
