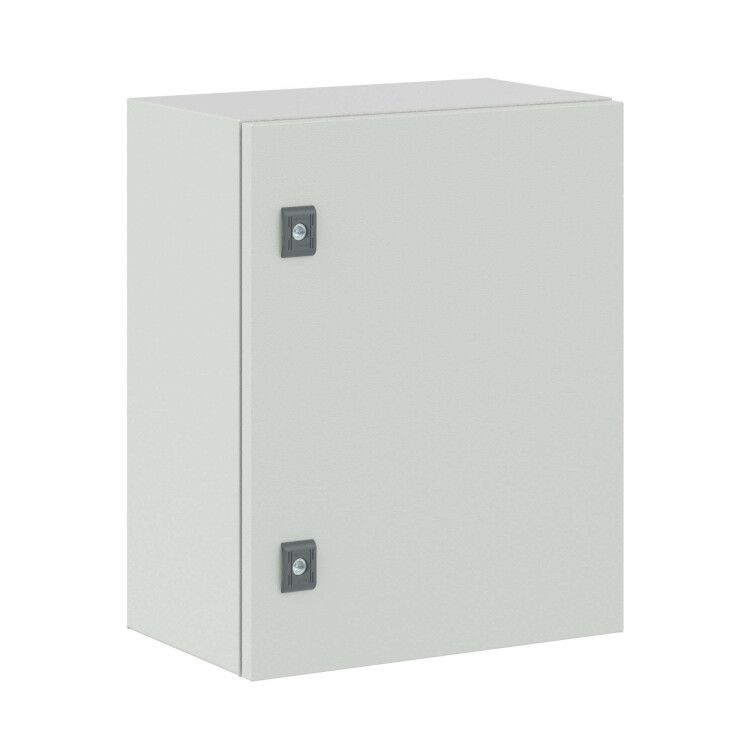

Корпус сварной навесной ST с М/П ВхШхГ 500 x 400 250 | R5ST0549 DKC ДКС

Корпус навесной сварной ST с монтажной платой 500x400x250 мм IP65-IP66 IK10 от DKC - это прочный щит для установки оборудования в условиях повышенной запылённости, влажности и механических воздействий. Благодаря встроенной монтажной плате и защищённому исполнению, этот корпус подходит для промышленного использования, особенно там, где важна надёжность и долговечность. Артикул r5st0549 входит в серию RAM block, созданную для жестких условий эксплуатации.

Назначение и область применения

Корпус навесной сварной ST с монтажной платой 500x400x250 мм IP65-IP66 IK10 предназначен для размещения электрооборудования в условиях открытых площадок, на улице, в цехах с высокой запылённостью или влажностью. Подходит для систем автоматизации, управления оборудованием, распределительных щитов, контроллеров, модулей ввода/вывода и других компонентов, требующих защиты от внешних факторов. Может использоваться как самостоятельный элемент или в составе нескольких корпусов, установленных в ряд.

Технические характеристики

• Габариты: 500 × 400 × 250 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP65/IP66 - полная защита от пыли и струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза, падающего с 1 м)
• Покрытие: порошковая краска, трёхступенчатая система окрашивания
• Цвет: серый
• Количество дверей: одна
• Замки: два, с двойной бородкой 3 мм, под ключ
• Дверь: металлическая, с застекленной частью и вентиляционными отверстиями
• Герметизация: вспененный полиуретан на внутренней стороне двери + загнутые кромки корпуса
• Отверстия: предусмотрены с заглушками для последующего подключения кабелей
• Крепление: навесное, возможно крепление на столб
• Соединяемость: возможность установки в ряд
• Монтаж: совместим с метрическими креплениями (M4–M8)

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 500x400x250 мм IP65-IP66 IK10 имеет готовую монтажную плату, что исключает необходимость дополнительной сборки внутреннего крепления. Платформа рассчитана на установку тяжёлого оборудования - например, частотных преобразователей, контакторов, автоматических выключателей. Для монтажа используйте болты M6–M8, соответствующие стандарту ISO. Крепление на столб допускается - для этого подходят стандартные кронштейны. Возможна установка в ряд с другими корпусами серии ST - зазор между соседними шкафами рекомендуется не менее 10 мм для доступа и теплоотвода. Аксессуары CE (например, DIN-рейки, клеммы, световые индикаторы) совместимы без адаптеров.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для электротехнических шкафов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Материалы и покрытие прошли тестирование на коррозионную стойкость и механическую устойчивость. Серия RAM block от DKC также проверена на вибро- и сейсмоустойчивость - подходит для объектов с возможными колебаниями (например, на заводах с мощными машинами).

Преимущества

• Высокая защита от пыли и воды - IP65/IP66 позволяет использовать корпус на улице и в сырых помещениях
• IK10 - один из самых высоких классов ударопрочности среди аналогичных решений
• Порошковое покрытие устойчиво к царапинам, сколам и химическому воздействию
• Две точки фиксации замка усиливают безопасность против вскрытия
• Встроенная монтажная плата снижает время установки и исключает деформацию при нагрузках
• Защита от попадания влаги через кромки и заглушки отверстий - продлевает срок службы внутреннего оборудования
• Вентилируемая дверь с застеклением даёт возможность контроля состояния оборудования без открывания

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не гарантирует длительную работу под водой
• Максимальная температура окружающей среды: до +55 C; при более высоких значениях требуется принудительное охлаждение
• Не рекомендуется для взрывоопасных зон (не имеет взрывозащиты Ex)
• Пластиковые кабельные вводы и некоторые аксессуары должны выбираться отдельно - они не входят в комплект
• При установке в ряд необходимо учитывать тепловыделение - плотная компактная установка без вентиляции может вызвать перегрев

Примеры использования

• Щит управления насосной станцией на открытом воздухе
• Распределительный шкаф на конвейере пищевого производства
• Автоматический пункт управления освещением на автостоянке
• Шкаф PLC на участке с высокой влажностью (цеха мойки, холодильные камеры)
• Контрольный щит на железнодорожном переезде или в тоннеле

Практические советы

• Перед монтажом проверьте, чтобы все заглушки отверстий были на месте - при необходимости замените их на кабельные вводы нужного типа
• Используйте антивандальные болты для крепления корпуса - особенно при установке на столб
• При работе с тяжёлым оборудованием на монтажной плате - закрепляйте его минимум в четырёх точках, равномерно распределяя вес
• Для обслуживания - не забывайте, что дверь имеет стекло: можно визуально определить состояние индикаторов без открытия
• При установке в ряд - соблюдайте минимальный зазор 10 мм между корпусами для доступа к замкам и проветривания
• Артикул r5st0549 - это именно модель с монтажной платой. Без неё корпусы этой серии не выпускаются - не путайте с базовыми версиями без платы
