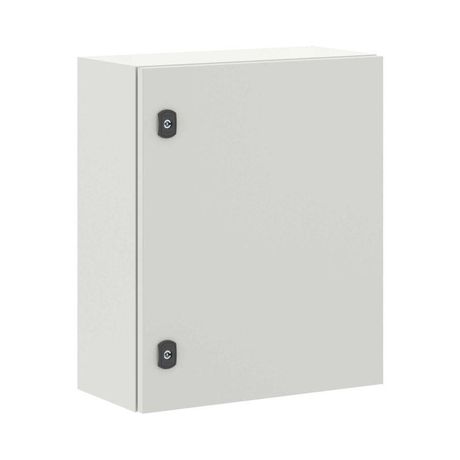

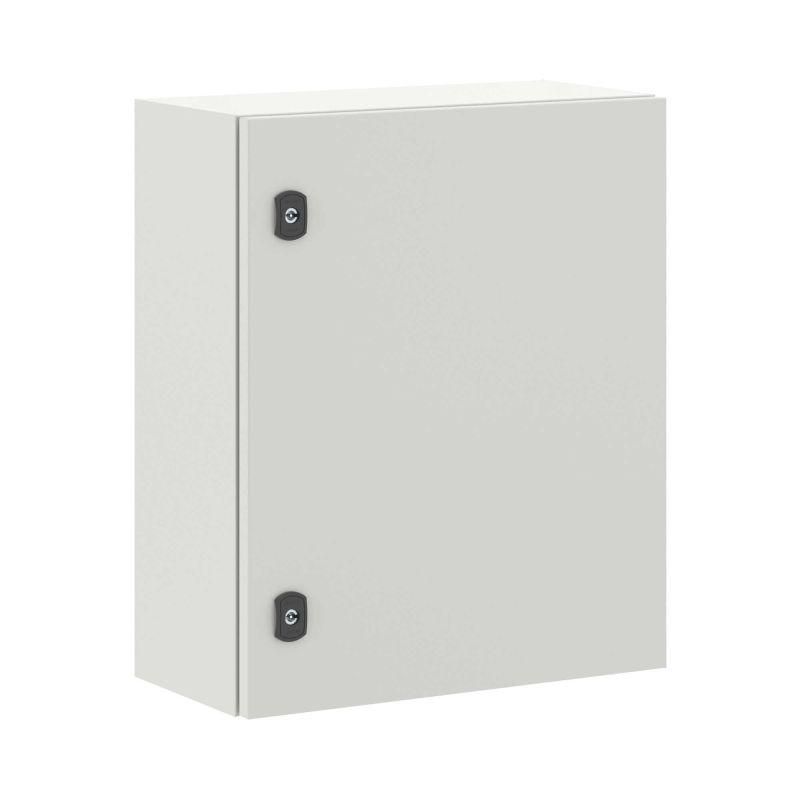

Корпус навесной STE с М/П ВхШхГ 600x500x250 мм | R5STE0659 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 600x500x250 мм IP66 от DKC (ДКС), артикул r5ste0659, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических зон.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 600x500x250 мм IP66 используется для защиты электронных и электромеханических устройств - автоматических выключателей, контакторов, реле, модулей PLC, преобразователей частоты и других элементов систем автоматизации. Подходит для установки на улице, в цехах с повышенной запыленностью, на промышленных объектах, насосных станциях, тепловых пунктах и наружных щитовых помещениях.

Технические характеристики

• Размеры: 600×500×250 мм (высота × ширина × глубина)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035 (серый антрацит)
• Монтажная панель: оцинкованная сталь 1,8 мм, готова к креплению оборудования
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Поверхность: порошковое напыление - устойчиво к царапинам, химикатам и UV-излучению

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 600x500x250 мм IP66 монтируется двумя способами:

• На стену - через предварительно подготовленные крепёжные отверстия в задней стенке
• На столб или опору - благодаря наличию специальных кронштейнов и отверстий для болтового крепления

Фланец для ввода кабеля - сплошной, без отверстий; требует просверливания под нужный диаметр кабельного ввода. Для монтажа внутри используются стандартные DIN-рейки, совместимые с дверными рейками, входящими в комплект.

Безопасность и стандарты

Изделие соответствует требованиям международных норм по защите от внешних воздействий: IEC 62208 (для корпусов электрощитов), EN 62208, GOST R 51317. Каждый корпус проходит контроль качества на герметичность, прочность сварных швов и целостность покрытия. Наличие комплекта заземления позволяет выполнять обязательное соединение с контуром заземления объекта.

Преимущества

• Высокая механическая жесткость: корпус изготовлен из одного листа стали с точечной сваркой - минимизированы деформации и вибрации
• Долговечность покрытия: порошковое напыление RAL 7035 не выгорает на солнце и не трескается при перепадах температур
• Удобство обслуживания: реверсивная дверь и внутренняя монтажная панель позволяют легко работать с оборудованием с любой стороны
• Закрытый фланец снижает риск попадания влаги и насекомых внутрь
• Комплексная комплектация исключает необходимость докупать базовые элементы

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP66 не гарантирует длительное пребывание под водой
• Порошковое покрытие уязвимо к острым механическим повреждениям (например, при транспортировке без упаковки)
• Сплошной фланец требует самостоятельного сверления под кабельные вводы - нельзя использовать без доработки
• Максимальная масса установленного оборудования не должна превышать 35–40 кг - иначе возможна деформация монтажной панели

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на столбе для освещения дороги
• Автоматический щит для системы вентиляции в холодном цеху
• Контрольный пункт для датчиков и контроллеров на промышленной площадке

Практические советы

• Перед монтажом проверьте, чтобы отверстия под кабельные вводы были точно рассчитаны под используемые вводы - лучше сделать разметку заранее
• При установке на столб используйте два болта M10 или выше - одиночное крепление недостаточно для долговечности
• Для работы в регионах с зимними температурами ниже −40C рекомендуется дополнительно утеплить корпус или применять нагревательные элементы внутри
• Не забудьте подсоединить заземляющий провод к корпусу и к контуру заземления объекта - это обязательно для безопасности
• При необходимости замены двери - она совместима с другими корпусами серии RAM block от DKC
