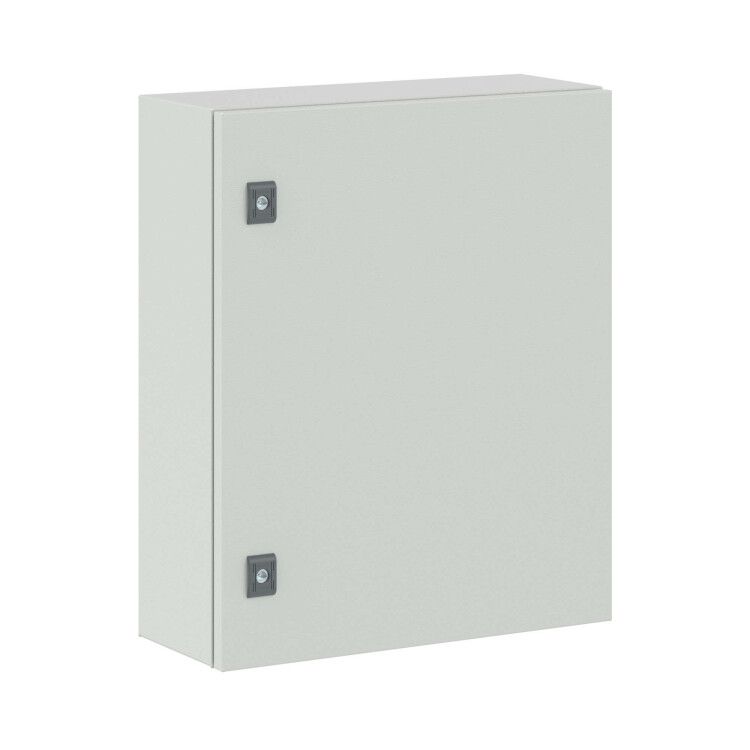

Корпус сварной навесной ST с М/П ВхШхГ 600 x 500 200 | R5ST0652 DKC ДКС

Корпус навесной ST с монтажной платой 600x500x200 мм IP66 IK10 от DKC - это прочный металлический щит для наружной и промышленной установки, предназначенный для защиты электрооборудования в условиях повышенной запылённости, влажности и механических воздействий. Благодаря встроенной монтажной плате и двухзамковому закрыванию, этот корпус идеально подходит для автоматизированных систем, где важна надёжность и долговечность.

Назначение и область применения

Корпус навесной ST с монтажной платой 600x500x200 мм IP66 IK10 предназначен для размещения коммутационного оборудования, модулей автоматики, реле, контакторов и других компонентов управления. Подходит для установки на фасадах зданий, опорах, площадках вне помещений, в том числе на производствах с агрессивными условиями - пищевой, химической, металлургической отраслях, на объектах ЖКХ и транспорта.

Из-за высокой степени защиты IP66 и класса ударопрочности IK10 корпус используется там, где возможны прямые брызги воды, песок, пыль, случайные удары или вибрация. Применяется в системах автоматизации технологических линий, насосных станциях, распределительных пунктах, наружных пультах управления.

Технические характеристики

• Габариты: 600 × 500 × 200 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза с высоты 1 м)
• Покрытие: порошковая краска, трёхступенчатая автоматическая окраска
• Цвет: серый
• Количество дверей: одна
• Замки: два, с двойной бородкой 3 мм, под ключ
• Дверь: застеклённая и вентилируемая - одновременно обеспечивает видимость и теплообмен
• Крепление: навесное, возможно крепление на столб
• Внутренняя герметизация: вспененный полиуретан на внутренней стороне двери + загнутые кромки корпуса
• Отверстия: предусмотрены с заглушками для последующего подключения кабелей
• Возможность соединения в ряд: да - несколько корпусов можно смонтировать рядом без потери герметичности
• Совместимость с метрическими креплениями: да - подходит для стандартных DIN-рейок и метрических болтов M4–M8

Совместимость и монтаж

Корпус навесной ST с монтажной платой 600x500x200 мм IP66 IK10 имеет готовую монтажную плату, что исключает необходимость самостоятельной установки крепёжных элементов. Плита рассчитана на нагрузку до 30 кг - подходит для тяжёлых аппаратов, например частотных преобразователей или больших контакторов.

Для монтажа используйте анкерные болты или кронштейны, подходящие для толщины стен/опор. Крепление на столб допускается - в комплекте есть отверстия для крепёжа. Установка проводится на вертикальной поверхности с соблюдением минимального зазора 50 мм сзади для вентиляции. Все кабельные вводы должны быть закрыты заглушками, если не используются - иначе нарушается степень защиты IP66.

При соединении нескольких корпусов в ряд рекомендуется использовать одинаковые уровни крепления и проверить герметичность стыков - хотя корпуса совместимы, между ними остаётся зазор, требующий дополнительной герметизации при экстремальных условиях.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для электротехнических шкафов) и EN 60529 (классификация IP). Класс IK10 подтверждает соответствие IEC 62262. Порошковое покрытие прошло тестирование на адгезию, устойчивость к УФ-излучению и коррозии. Серия RAM block от DKC прошла испытания на вибро- и сейсмоустойчивость - подходит для регионов с повышенной сейсмической активностью.

Преимущества

• Высокая жесткость конструкции - стальной каркас и усиленная дверь снижают риск деформации при внешних воздействиях
• Двойная герметизация: загнутые кромки + полиуретановая прокладка - минимизируют проникновение влаги и пыли
• Защищённая монтажная плата - не нуждается в доработке, сразу готова к установке оборудования
• Две точки запирания - повышают безопасность против вскрытия и случайного открывания
• Вентилируемая и застеклённая дверь - позволяют контролировать состояние оборудования без открытия корпуса
• Порошковое покрытие - устойчиво к царапинам, сколам и атмосферному воздействию
• Совместимость с аксессуарами CE - легко расширяемая система

Ограничения применения

Корпус навесной ST с монтажной платой 600x500x200 мм IP66 IK10 не предназначен для постоянного погружения в воду - IP66 не равнозначен IP68. Также не следует устанавливать его в местах с постоянным воздействием кислот, щелочей или растворителей - порошковое покрытие не устойчиво к агрессивной химии. Температурный режим эксплуатации ограничен: от -25C до +55C. Для более низких температур требуется дополнительный обогрев. Объём корпуса невелик - не подходит для крупных распределительных щитов с большим количеством модулей; для этого лучше выбрать модели большей глубины.

Примеры использования

• Наружный щит управления насосной станцией водоснабжения
• Шкаф автоматики на конвейере в пищевом производстве
• Распределительный пункт на улице для освещения парковой территории
• Пульт управления вентиляционной системой на крыше здания
• Электрошкаф на столбе для питания светофора или камеры наблюдения

Практические советы

• Перед монтажом проверьте, чтобы все заглушки на кабельных вводах были установлены - даже временные отверстия нарушают IP66
• Не перегружайте монтажную плату - максимальная нагрузка 30 кг. Распределяйте вес равномерно
• При установке на столб используйте кронштейны с антикоррозийным покрытием - сталь корпуса устойчива, но крепёж может заржаветь
• Для обслуживания - всегда отключайте питание перед открытием двери. Двухзамковая система усложняет доступ, но повышает безопасность
• При необходимости увеличения вентиляции - используйте встроенные отверстия под вентиляторы, но обязательно установите сетки с IP66-защитой
• При заказе нескольких корпусов - выбирайте одинаковый цвет и партию, чтобы избежать различий в оттенке после длительной эксплуатации
