Корпус металлический ЩМП-60.50.20 УХЛ1 IP66 TITAN 5 - TI5-10-N-060-050-020-66 IEK

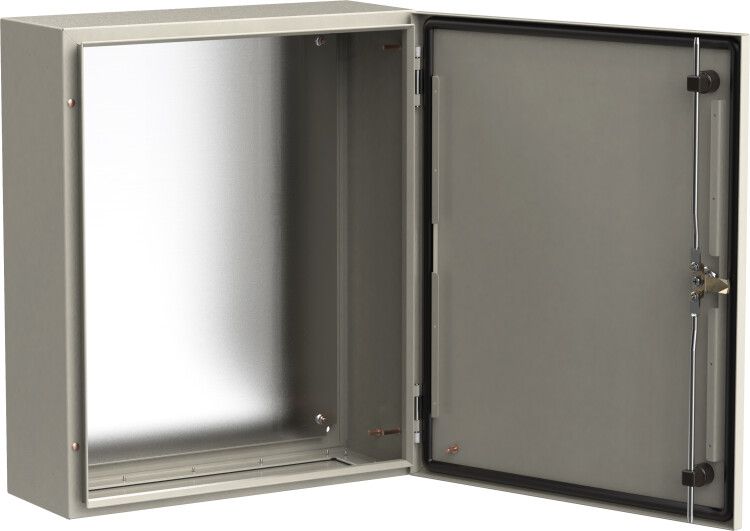

Корпус металлический ЩМП-60.50.20 УХЛ1 IP66 TITAN 5 - это готовый металлический щит с монтажной панелью для наружной установки, предназначенный для размещения силового и управляющего оборудования в условиях повышенной влажности, пыли и температурных колебаний. Бренд IEK и артикул ti5-10-n-060-050-020-66 указывают на серию TITAN, где этот корпус сочетает прочность стали, защиту IP66 и срок службы до 15 лет.

Назначение и область применения

Корпус металлический ЩМП-60.50.20 УХЛ1 IP66 TITAN 5 предназначен для сборки распределительных и автоматизационных щитов, которые должны работать вне помещений. Подходит для установки на фасадах зданий, в промышленных зонах, на объектах ЖКХ, энергетики и транспорта. Защищает внутреннее оборудование - контакторы, автоматы, преобразователи частоты, PLC - от внешних воздействий. Применяется там, где важна надежность и долговечность, например, на насосных станциях, конвейерах, системах освещения и управления лифтами.

Технические характеристики

• Тип изделия: Щит с монтажной панелью - позволяет крепить устройства на стандартную DIN-рейку или прямо на пластину изнутри.
• Размеры: 600×500×200 мм - оптимальный объем для средних по сложности щитов.
• Степень защиты: IP66 - полностью герметичен против пыли и защищен от мощных струй воды с любого направления.
• Номинальный ток: 630 А - допустимая нагрузка через вводные устройства, не влияет на сам корпус, но требует соответствующего подбора кабелей и аппаратов внутри.
• Материал корпуса: сталь толщиной 1 мм - обеспечивает механическую прочность, но требует бережного обращения при транспортировке.
• Покрытие: порошковое - устойчиво к царапинам, химикатам и выцветанию, не требует ежегодной покраски.
• Цвет: серый - стандартизированный цвет для промышленного оборудования, не выгорает на солнце.
• Тип дверцы: одинарная - открывается на петлях, удобна для обслуживания.
• Замок: есть - обеспечивает безопасность от несанкционированного доступа.
• Крышка: закрытого типа - предотвращает попадание влаги сверху.
• Способ монтажа: открытая установка - крепится болтами к стене, полу или столбу, без углубления в конструкцию.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений.
• Климатическое исполнение: УХЛ1 - рассчитан на работу при температурах от −40C до +40C и влажности до 98% при 25C.

Совместимость и монтаж

Корпус металлический ЩМП-60.50.20 УХЛ1 IP66 TITAN 5 совместим со всеми типами устройств, монтируемых на DIN-рейку или с помощью крепежа на плите. Монтажная панель имеет стандартные отверстия под рейки и крепление аппаратов. Для установки требуется минимум два человека: вес корпуса с панелью около 15–18 кг. Крепление выполняется через четыре уголка на задней стенке - используйте анкерные болты M8 или аналоги для бетонных/каменных поверхностей. Готовые отверстия под кабельные вводы уже просверлены - можно использовать стандартные вводы с уплотнением. В комплекте есть крепеж для дверцы и проводник заземления - не забудьте подключить его к контуру заземления объекта.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Сертифицирован для работы в условиях повышенной влажности и агрессивной среды. Порошковое покрытие прошло тестирование на адгезию и коррозионную стойкость. Наличие двойной заковки кромок снижает риск травм при работе рядом с корпусом. Все элементы, включая замок и петли, выполнены из антикоррозийных материалов.

Преимущества

• Двойная заковка кромок двери и корпуса - увеличивает жесткость и исключает деформацию при ударах или вибрации.
• Грунтовка перед окрашиванием - продлевает жизнь корпусу в агрессивной среде, особенно вблизи морского побережья или промзон.
• Предварительно подготовленные места под заземление и кабельные вводы - экономят время монтажа.
• Высокая степень защиты IP66 - работает даже во время сильного дождя или мойки оборудования.
• Серия TITAN - проверенная линейка от IEK, известная стабильным качеством сборки и минимальными браками.

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка).
• Толщина стали 1 мм - не рекомендован для мест с постоянными механическими нагрузками (например, где возможны удары вилочными погрузчиками).
• Нельзя использовать в помещениях с температурой ниже −40C - материал теряет пластичность, возрастает риск трещин при ударе.
• Не подходит для установки в воде или постоянно затапливаемых зонах - IP66 не означает погружение.
• При использовании в районах с высокой соляной коррозией (прибрежные зоны) требуется периодическая проверка состояния покрытия.

Примеры использования

• Щит управления насосной станцией на автозаправке - защищает контакторы и частотники от влаги и пыли.
• Автоматический щит освещения на парковке - выдерживает зимние морозы и летнюю влажность.
• Распределительный щит на производстве с мойкой оборудования - не боится струй воды под давлением.
• Шкаф управления конвейером на пищевом предприятии - легко моется, не ржавеет.

Практические советы

• Перед монтажом проверьте, что все отверстия под кабели соответствуют вашим вводам - при необходимости доработайте их дрелью с круглым сверлом.
• Обязательно подсоедините провод заземления из комплекта к основному контуру заземления объекта - иначе защита будет неполной.
• При установке на вертикальную поверхность используйте уровнем - корпус должен быть идеально вертикальным, чтобы дверца плотно закрывалась.
• Не перегружайте монтажную панель - суммарная масса оборудования не должна превышать 30 кг, иначе возможно прогибание пластины.
• Для длительной эксплуатации в холодном климате рекомендуется регулярно проверять состояние уплотнителей двери - они могут стать хрупкими при −30C и ниже.
• Артикул ti5-10-n-060-050-020-66 - запомните его: он точно соответствует модели с IP66 и монтажной панелью. Не путайте с другими вариантами серии TITAN без панели или с другим классом защиты.
