Корпус металлический ЩМП-70.50.20 УХЛ1 IP66 TITAN 5 IEK TI5-10-N-070-050-020-66

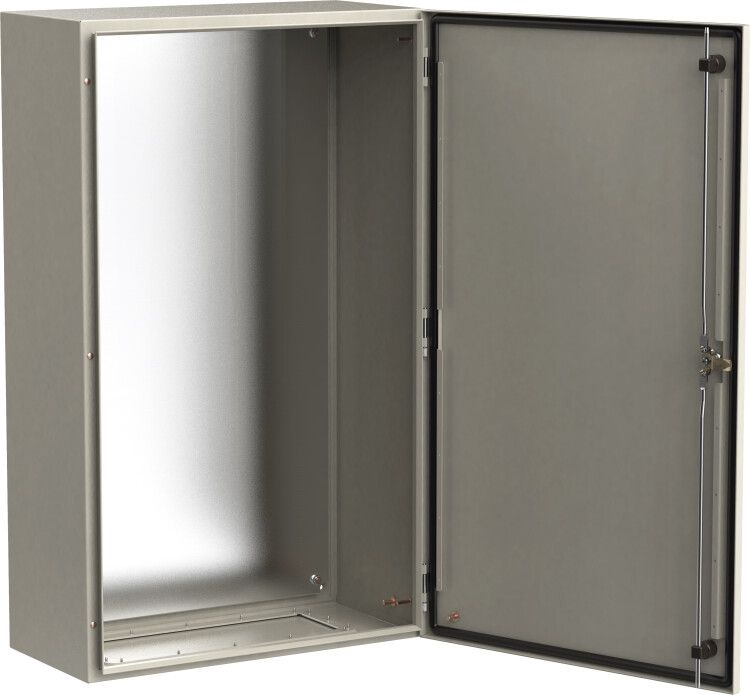

Корпус металлический ЩМП-70.50.20 УХЛ1 IP66 от IEK (ИЭК) - это готовый металлический щит с монтажной панелью для наружной установки, предназначенный для защиты электрооборудования в сложных условиях. Артикул ti5-10-n-070-050-020-66 относится к серии TITAN и рассчитан на работу в умеренном и холодном климате с повышенной влажностью.

Назначение и область применения

Корпус ЩМП-70.50.20 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой установки. Подходит для использования на объектах с высокими требованиями к защите от внешних воздействий: промышленные площадки, насосные станции, уличные пункты питания, транспортные терминалы, энергообъекты. Благодаря степени защиты IP66 и классу климатического исполнения УХЛ1, корпус выдерживает дождь, пыль, перепады температур и агрессивную среду.

Технические характеристики

• Тип изделия: Щит с монтажной панелью - внутренняя панель позволяет фиксировать оборудование на DIN-рейках и крепить устройства болтовым соединением;
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления;
• Номинальный ток: 630 А - допустимая нагрузка на входные цепи, соответствует требованиям для крупных распределительных щитов;
• Материал корпуса: сталь толщиной 1 мм - прочная, но легкая основа с антикоррозийным покрытием;
• Покрытие: порошковое напыление с предварительной грунтовкой - повышает срок службы и устойчивость к механическим повреждениям;
• Цвет: RAL 7035 (серый каменный) - стандартизированный цвет для промышленного оборудования;
• Способ монтажа: открытая установка - крепится к стене, опоре или фундаменту без необходимости встроенной ниши;
• Тип дверцы: одинарная - открывается на петлях, доступ ко всем элементам с одной стороны;
• Тип крышки: закрытого типа - полностью герметична, исключает попадание влаги сверху;
• Наличие замка: да - запирается на ключ, обеспечивает безопасность и контроль доступа;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании;
• Двойная заковка кромок - усиливает жесткость корпуса и снижает риск деформации при ударах или вибрации.

Совместимость и монтаж

Корпус ЩМП-70.50.20 УХЛ1 IP66 совместим с любым оборудованием, которое помещается в габариты 700×500×200 мм (Ш×В×Г). Монтажная панель имеет стандартные отверстия под DIN-рейки и крепления для аппаратов. Для установки требуется минимум два кронштейна или анкерные болты - рекомендуется использовать крепеж с противокоррозийным покрытием. Кабельные вводы не входят в комплект - необходимо выбирать и устанавливать отдельно, согласно типу и количеству подключаемых кабелей. Готовые комплекты для навески и проводник заземления уже включены в базовую комплектацию - достаточно проверить их наличие перед началом работ.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Наличие заземляющего проводника в комплекте обеспечивает обязательное подключение к системе защитного заземления. Конструкция исключает возможность случайного прикосновения к токоведущим частям при закрытой дверце. Применение порошкового покрытия и двойной заковки кромок снижает риск возникновения острых краев, что важно для безопасности персонала.

Преимущества

• Высокая степень защиты IP66 - идеально для улицы, сырых помещений и мест с постоянными брызгами;
• Двойная грунтовка + порошковое покрытие - максимальная стойкость к коррозии даже в химически активной среде;
• Жесткая конструкция благодаря заковке кромок - сохраняет форму при транспортировке и вибрациях;
• Фиксированный размер монтажной панели - упрощает планирование компоновки оборудования;
• Встроенная система заземления - экономит время на монтаже и исключает ошибки подключения;
• Ключевой замок - контролирует доступ к оборудованию, особенно актуально на объектах с несколькими пользователями.

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификация Ex;
• Работает при температуре от -45C до +40C - не используется в экстремальных арктических условиях без дополнительного обогрева;
• Толщина стали 1 мм - не рекомендован для мест с высоким риском механических ударов (например, автопарковки, участки с движением грузового транспорта);
• Отсутствие встроенных кабельных вводов - требует самостоятельного подбора и установки вводных уплотнителей;
• Одинарная дверца - затрудняет доступ к задней части панели при плотной компоновке оборудования.

Примеры использования

• Уличный щит управления насосной станцией водоснабжения;
• Распределительный щит на производственном конвейере с частотным преобразователем;
• Щит автоматизации освещения на территории складского комплекса;
• Центральный пункт управления для системы видеонаблюдения на улице;
• Щит питания для тепловых завес или систем вентиляции на открытых площадках.

Практические советы

• Перед монтажом проверьте, чтобы все отверстия под кабели были правильно расположены - используйте шаблоны или план компоновки оборудования;
• Выбирайте кабельные вводы с рейтингом IP66 и подходящим диаметром - не забудьте про уплотнители;
• При установке на вертикальную поверхность обязательно используйте уровнемер - перекос дверцы может нарушить герметичность;
• Для длительной работы в зимний период рекомендуется установить нагревательный элемент внутри корпуса, если температура опускается ниже -30C;
• Обязательно подсоединяйте заземляющий проводник к контуру заземления объекта - это не просто формальность, а требование норм безопасности;
• Проверяйте состояние замка и уплотнителей дверцы каждые 6–12 месяцев - они подвергаются естественному старению.
