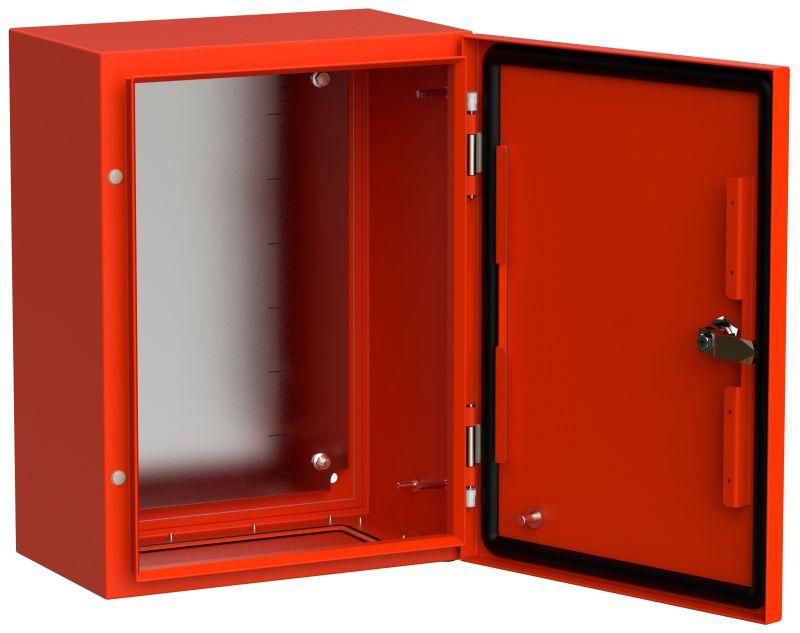

Корпус металлический ЩМП-40.30.20 TITAN 5 УХЛ1 IP66 RAL3020 красный - TI5-13-N-040-030-020-66 IEK

Корпус металлический ЩМП-40.30.20 УХЛ1 IP66 RAL3020 от IEK (ИЭК) - это прочный щит с монтажной панелью, предназначенный для установки внутри помещений и на улице. Он создан для компоновки оборудования систем пожарной автоматики, таких как шкафы управления насосами и сигнализацией. Артикул ti5-13-n-040-030-020-66 соответствует серии TITAN, где обеспечивается высокая надежность за счет точного производства.

Назначение и область применения

Корпус ЩМП-40.30.20 УХЛ1 IP66 RAL3020 используется для монтажа электронных и электроустановочных устройств в условиях повышенной влажности, запыленности и перепадов температур. Подходит для внутренней и наружной установки. Часто применяется в системах пожарной безопасности: шкафы управления пожарными насосами, контрольно-сигнальные устройства, распределительные пункты автономных систем. Благодаря уличному исполнению и классу защиты IP66, корпус выдерживает воздействие дождя, песка, грязи и агрессивной среды.

Технические характеристики

• Тип изделия: Щит с монтажной панелью - позволяет фиксировать оборудование на жесткой основе, исключая вибрацию и перекосы
• Материал корпуса: сталь толщиной 1 мм - обеспечивает механическую прочность и устойчивость к деформациям
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Цвет: RAL 3020 (красный) - стандартизированный цвет для визуального отличия пожарных систем
• Номинальный ток: 630 А - допустимый ток через коммутируемые цепи, не влияет на сам корпус, но определяет совместимость с внутренним оборудованием
• Способ монтажа: открытая установка - крепится к стене, полу или другой поверхности болтами, без необходимости встраивания
• Наличие замка: да - одноключевой замок предотвращает несанкционированный доступ
• Тип дверцы: одинарная - открывается на петлях, удобна для обслуживания
• Тип крышки: закрытого типа - полностью герметичная, без зазоров
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений

Совместимость и монтаж

Корпус ЩМП-40.30.20 УХЛ1 IP66 RAL3020 рассчитан на установку стандартного оборудования с креплением на DIN-рейках и монтажную плату. Монтажная панель имеет отверстия под M4 и M5 крепеж - проверьте соответствие габаритов ваших модулей перед заказом. Для открытой установки используйте анкерные болты или крепежные уголки. Габариты корпуса 400×300×200 мм позволяют размещать до 8–10 модулей на DIN-рейке. Обратите внимание: корпус не предназначен для глубокой врезки в стену - он открытого типа и требует свободного доступа со всех сторон.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств. Класс защиты IP66 подтвержден в лабораторных условиях. Цвет RAL 3020 не является просто декоративным - он соответствует нормативам пожарной безопасности для визуальной идентификации систем эвакуации и пожаротушения. Серия TITAN прошла сертификацию на соответствие экологическим и электромагнитным требованиям.

Преимущества

• Высокая ударопрочность стали 1 мм - выдерживает случайные нагрузки при транспортировке и монтаже
• Герметичная конструкция с уплотнителем дверцы - сохраняет работоспособность даже после длительного воздействия влаги
• Уличное исполнение УХЛ1 - работает при температурах от −50C до +40C, что делает его пригодным для суровых климатических зон
• Роботизированная сварка и покраска - равномерное покрытие, отсутствие наплывов и ржавчины на кромках
• Красный цвет RAL 3020 - снижает риск путаницы с другими типами шкафов на объекте

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Не рекомендован для установки в местах постоянного контакта с химически активными жидкостями (кислоты, растворители)
• Толщина стенки 1 мм недостаточна для крупногабаритных нагрузок - не использовать как несущую конструкцию
• Номинальный ток 630 А - это не максимальный ток самого корпуса, а предел для установленного оборудования; сами клеммы и провода должны выбираться отдельно
• Не подходит для скрытой установки - требуется воздушный зазор вокруг корпуса для теплоотвода

Примеры использования

• Шкаф управления пожарным насосом в подвале многоэтажного дома
• Распределительный пункт системы дымоудаления на кровле здания
• Контрольный щит сигнализации пожара на территории промышленного комплекса
• Автоматический пункт управления противопожарной системой на парковке

Практические советы

• Перед монтажом проверьте, чтобы все входящие кабели имели достаточный радиус изгиба - корпус не предусматривает большие кабельные вводы
• Используйте термостойкие кабели и клеммы, особенно если внутри будет нагреваемое оборудование
• При установке на улице обязательно сделайте уклон крыши или предусмотрите капельник - хотя IP66 защищает от брызг, скапливание воды на крышке может вызвать протечки
• Для продления срока службы регулярно осматривайте уплотнитель дверцы - при появлении трещин замените его
• Артикул ti5-13-n-040-030-020-66 - единственный вариант этого корпуса в серии TITAN; другие размеры имеют другие артикулы
