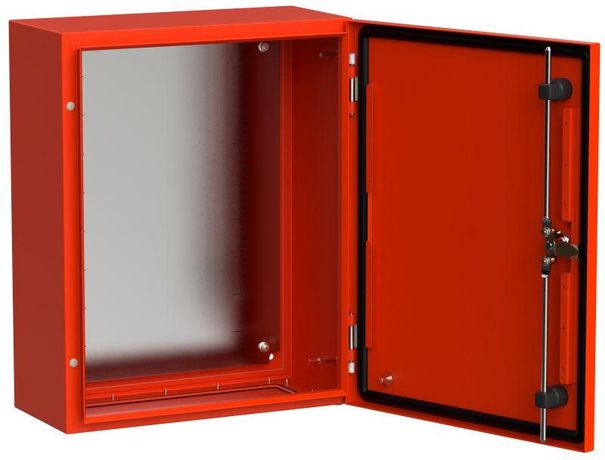

Корпус металлический ЩМП-50.40.20 TITAN 5 УХЛ1 IP66 RAL3020 красный - TI5-13-N-050-040-020-66 IEK

Корпус металлический ЩМП-50.40.20 УХЛ1 IP66 RAL3020 от IEK (ИЭК) - это прочный щит с монтажной панелью, предназначенный для наружной установки в системах пожарной автоматики, управления насосами и другом оборудовании. Артикул ti5-13-n-050-040-020-66 относится к серии TITAN и обеспечивает надежную защиту компонентов даже в сложных условиях.

Назначение и область применения

Корпус ЩМП-50.40.20 УХЛ1 предназначен для монтажа электрооборудования в условиях открытой установки. Подходит для сборки шкафов управления пожарными насосами, системами сигнализации, автоматикой противопожарной защиты и другими устройствами, требующими защиты от внешних воздействий. Благодаря уличному исполнению и высокой степени защиты, используется на объектах с повышенной влажностью, запыленностью или перепадами температур - например, на крышах зданий, в котельных, на промышленных площадках.

Технические характеристики

• Тип изделия: Щит с монтажной панелью - внутренняя плита позволяет фиксировать оборудование на DIN-рейках и креплениях
• Материал корпуса: сталь толщиной 1 мм - обеспечивает механическую прочность и устойчивость к деформациям
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Цвет: RAL 3020 (красный) - визуально выделяет шкаф, соответствует стандартам безопасности для пожарных систем
• Номинальный ток: 630 А - допустимый ток через коммутируемые цепи внутри шкафа; не является предельным значением для самого корпуса
• Способ монтажа: открытая установка - крепление на стену или опору, без необходимости встроенной ниши
• Наличие замка: да - одноключевой замок для контроля доступа
• Тип дверцы: одинарная - открывается на петлях, удобна для обслуживания
• Тип крышки: закрытого типа - исключает попадание влаги сверху
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном осмотре
• Исполнение: УХЛ1 - рассчитан на работу при температурах от −50 C до +40 C, устойчив к влажности и агрессивной среде

Совместимость и монтаж

Корпус ЩМП-50.40.20 УХЛ1 совместим со всеми типами оборудования, монтируемого на DIN-рейки и крепежные платы: модульные автоматы, контакторы, реле, терморегуляторы, блоки управления. Монтаж выполняется на вертикальную поверхность с помощью болтов или анкеров через отверстия в боковых стенках. Для обеспечения герметичности рекомендуется использовать уплотнители на дверцах и правильно затягивать крепежи - не переусердствовать, чтобы не повредить тонкостенную сталь (1 мм). Кабельные вводы должны быть установлены через предусмотренные места - в корпусе они не предусмотрены, их необходимо докупить отдельно.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1–2007 (МЭК 60439-1) для распределительных щитов. Выполнение класса IP66 и исполнения УХЛ1 обеспечивает безопасную работу в условиях, где возможны прямые брызги, дождь, снег и пылевые нагрузки. Цвет RAL 3020 соответствует нормативам для пожарной техники, что упрощает сертификацию проектов.

Преимущества

• Высокая жесткость конструкции благодаря стальному корпусу и усиленной монтажной панели
• Герметичность IP66 снижает риск отказов из-за влаги и пыли
• Уличное исполнение UHL1 делает шкаф пригодным для работы в суровых климатических зонах
• Красный цвет (RAL 3020) улучшает визуальное восприятие и соответствие требованиям пожарной безопасности
• Произведён на современном роботизированном участке - точность геометрии, равномерное покрытие, минимальный брак

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Не имеет встроенного охлаждения - при длительной работе в жарком климате требуется принудительная вентиляция
• Толщина стали 1 мм достаточна для большинства задач, но не рекомендована для мест с высокой механической нагрузкой (например, удары, давление)
• Кабельные вводы и проходы не входят в комплект - их нужно приобретать отдельно
• Номинальный ток 630 А - это предел для внутреннего оборудования, а не для корпуса; сам корпус не ограничивает ток, но перегрузка может вызвать нагрев и повреждение элементов внутри

Примеры использования

• Шкаф управления пожарным насосом на территории завода
• Распределительный щит системы дымоудаления на чердаке многоэтажного здания
• Контрольный пункт автоматической пожарной сигнализации на улице
• Щит питания датчиков и клапанов в холодильном комплексе с высокой влажностью

Практические советы

• Перед монтажом проверьте, что все кабельные вводы и уплотнители подходят по диаметру - используйте вводы с резьбой M20, M25 или M32, в зависимости от проводов
• При установке на улице обязательно сделайте небольшой уклон крыши или используйте капельник, чтобы вода не задерживалась на крышке
• Для продления срока службы периодически проверяйте состояние замка и уплотнителей - особенно после зимних месяцев
• При использовании в условиях частых перепадов температур убедитесь, что внутри шкафа нет конденсата - можно установить небольшой термостатический нагреватель
• Артикул ti5-13-n-050-040-020-66 - это конкретная модель серии TITAN; другие размеры (например, 60x50x25) имеют другой артикул - не путайте!
