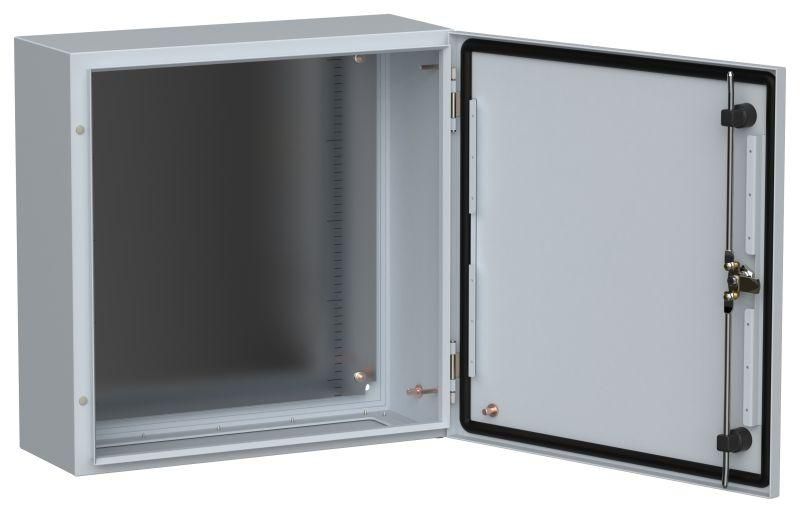

Корпус ЩМП-50.50.20 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-050-050-020-66

Корпус металлический ЩМП-50.50.20 УХЛ1 IP66 TITAN 5 - это прочный металлический шкаф для наружной установки, предназначенный для защиты электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Бренд IEK и артикул ti5-10-n-050-050-020-66 указывают на серию TITAN 5, где этот корпус используется как основа для сборки автоматизированных распределительных щитов.

Назначение и область применения

ЩМП-50.50.20 УХЛ1 IP66 TITAN 5 предназначен для установки внутри или снаружи зданий там, где требуется защищённое размещение аппаратуры управления, автоматики, контакторов, реле и других компонентов. Подходит для промышленных объектов: насосных станций, конвейерных линий, систем вентиляции, энергообъектов и улиц с высокой запылённостью. Климатическое исполнение УХЛ1 позволяет использовать корпус в регионах с холодным и умеренным климатом, включая открытые площадки и неотапливаемые помещения.

Технические характеристики

• Размеры: 500×500×200 мм (Ш×Г×В)
• Номинальный ток: 630 А - допустимый ток через внутренние проводники, определяющий нагрузочную способность собранного щита
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Материал корпуса: сталь толщиной 1 мм - обеспечивает жесткую конструкцию, устойчивую к деформациям
• Покрытие: порошковое напыление цвета 7035 (серый) - антикоррозийное, ударостойкое, не требует окраски после монтажа
• Тип дверцы: одинарная - открывается на одну сторону, удобна для обслуживания
• Тип крышки: закрытого типа - предотвращает попадание осадков сверху
• Наличие замка: да - возможность запирания для доступа только авторизованному персоналу
• Наличие монтажной панели: да - внутренняя рама с отверстиями для фиксации DIN-рейки и оборудования
• Способ монтажа: открытая установка - крепится к стене, столбу или платформе болтами

Совместимость и монтаж

ЩМП-50.50.20 УХЛ1 IP66 TITAN 5 совместим со всеми типами DIN-реек, модульными устройствами до 630 А и кабельными вводами с наружным диаметром до 40 мм. Для монтажа используются четыре угловых отверстия в задней стенке - они позволяют закрепить корпус на вертикальной поверхности. Монтажная панель уже установлена и имеет стандартные крепёжные точки под оборудование. Перед установкой проверьте, что посадочные места под кабельные вводы соответствуют вашим трубкам или муфтам. Не используйте силовые кабели с внешним диаметром более 40 мм - это нарушит степень защиты IP66.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и ГОСТ 15150 для климатического исполнения УХЛ1. Порошковое покрытие прошло тестирование на адгезию и устойчивость к химическим воздействиям. Наличие замка соответствует нормам безопасности для доступа к оборудованию в промышленных зонах. Сертификаты производителя подтверждают соответствие требованиям к электробезопасности и механической прочности.

Преимущества

• Высокая механическая прочность благодаря стали толщиной 1 мм и усиленной конструкции
• Уникальная система герметизации дверцы обеспечивает стабильную защиту IP66 даже при длительной эксплуатации
• Порошковое покрытие не выгорает на солнце и не царапается при транспортировке
• Монтажная панель снижает время сборки щита - не нужна дополнительная подготовка внутреннего пространства
• Произведено на современном роботизированном участке - минимальные допуски, точная геометрия, отсутствие брака

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP66 не равнозначен IP68
• Не рекомендован для сред с агрессивными химическими парами (например, кислоты, щёлочи) - порошковое покрытие устойчиво, но не ко всем веществам
• Максимальная рабочая температура - +40 C; при более высоких значениях возможен перегрев внутренних компонентов
• Не поддерживает встраивание в стены - только открытая установка
• Размер 500×500×200 мм ограничен для крупных щитов с большим количеством модулей - при необходимости выбирайте модели с большей глубиной

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя, снега и пыли
• Автоматический щит на конвейере пищевого производства - легко моется, не ржавеет
• Распределительный пункт на железнодорожной станции - устойчив к вибрациям и перепадам температур
• Контрольный шкаф на промплощадке с высокой запылённостью - IP66 исключает пробой из-за пылевых отложений

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были плотно затянуты - любая щель снижает класс защиты
• Используйте термоклеевые прокладки между дверцей и корпусом, если работаете в условиях частых перепадов температур
• При установке на открытом воздухе ориентируйте дверцу так, чтобы она не находилась под прямыми солнечными лучами - это продлит срок службы покрытия
• Для удобства обслуживания оставьте минимум 60 см свободного пространства перед дверью
• Артикул ti5-10-n-050-050-020-66 - это именно тот вариант, который вам нужен, если требуется максимальная защита и компактность. Не путайте с другими размерами серии TITAN - они имеют другую глубину и не взаимозаменяемы
