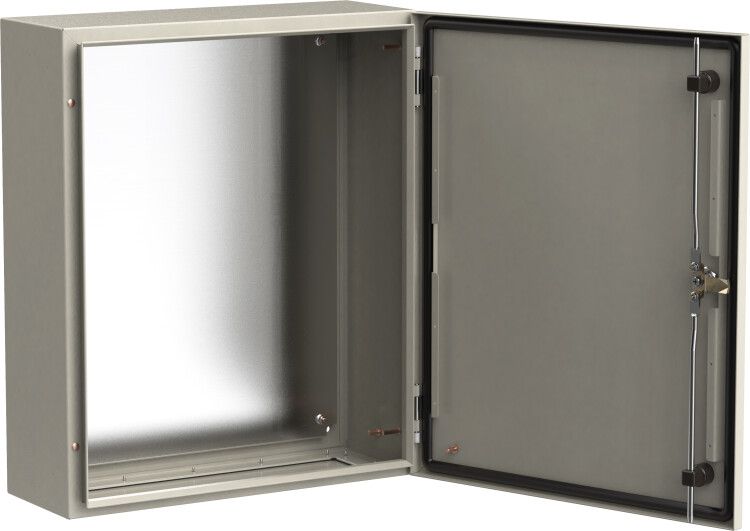

Корпус металлический ЩМП-30.30.20 УХЛ1 IP66 TITAN 5 - TI5-10-N-030-030-020-66 IEK

Корпус металлический ЩМП-30.30.20 УХЛ1 IP66 от IEK (ИЭК) - это готовый металлический щит для наружной установки, предназначенный для защиты электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул ti5-10-n-030-030-020-66 относится к серии TITAN и рассчитан на работу в промышленной среде с номинальным током до 630 А.

Назначение и область применения

Корпус ЩМП-30.30.20 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой установки. Подходит для использования на улице, в цехах, на объектах ЖКХ, энергетики, транспорта и производства. Благодаря защите IP66 и классу исполнения УХЛ1, ЩМП-30.30.20 УХЛ1 IP66 выдерживает воздействие дождя, снега, пыли и температур от −40C до +40C.

Технические характеристики

• Тип изделия: щит монтажный
• Размеры: 300×300×200 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Климатическое исполнение: УХЛ1 - устойчив к холодному и влажному климату
• Номинальный ток: 630 А - допустимая нагрузка на коммутируемые устройства внутри
• Покрытие: порошковая краска, нанесённая после грунтовки - повышает коррозионную стойкость
• Цвет: серый
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Дверца: одинарная, с замком
• Крышка: закрытого типа - герметична, предотвращает попадание влаги сверху
• Монтажная панель: есть - позволяет фиксировать оборудование на внутренней раме
• Способ монтажа: открытая установка - крепление на стену или опору

Совместимость и монтаж

Корпус ЩМП-30.30.20 УХЛ1 IP66 совместим со всеми типами DIN-рейки, клеммными колодками и модульными аппаратами, соответствующими ГОСТ Р 50030.2. Крепление осуществляется через четыре угловых отверстия в задней стенке. Для монтажа требуется минимум два человека - вес корпуса с оборудованием может достигать 15–20 кг. В комплекте уже есть кронштейны для навески и проводник заземления - дополнительные аксессуары не требуются. Перед установкой проверьте, что стена или опора выдерживают нагрузку и имеют доступ для обслуживания дверцы.

Безопасность и стандарты

Корпус ЩМП-30.30.20 УХЛ1 IP66 соответствует требованиям ГОСТ Р 50030.2 и IEC 62208. Сертифицирован для работы в промышленных зонах с повышенной опасностью. Защита IP66 исключает риск короткого замыкания от внешних осадков. Наличие замка и двойной заковки кромок снижает вероятность несанкционированного доступа и деформации при ударах. Все материалы соответствуют нормам RoHS.

Преимущества

• Двойная заковка кромок двери и корпуса - увеличивает жёсткость и срок службы
• Грунтовка перед окраской - предотвращает ржавчину даже при повреждении покрытия
• Порошковое покрытие - устойчиво к царапинам, химическим веществам и УФ-лучам
• Встроенная монтажная панель - ускоряет сборку и упрощает замену оборудования
• Комплектация: кронштейны и заземляющий проводник входят в базовый набор - экономит время и деньги

Ограничения применения

Корпус ЩМП-30.30.20 УХЛ1 IP66 не предназначен для установки в зонах с постоянным погружением в воду, вблизи агрессивных химических выбросов (например, кислотных паров) или в помещениях с взрывоопасной средой. Температура окружающей среды не должна выходить за пределы −40…+40 C. Не рекомендуется использовать в качестве основного распределительного щита для сетей выше 1000 В - он проектирован для низковольтных систем до 690 В переменного тока.

Примеры использования

• Наружный щит управления насосной станцией
• Распределительный пункт на автостоянке или заправке
• Щит автоматизации конвейера на пищевом производстве
• Контрольный шкаф для системы видеонаблюдения на улице
• Аварийное питание светильников на территории предприятия

Практические советы

• Перед установкой проверьте посадочные отверстия - они должны точно совпадать с точками крепления стены или столба.
• Не забудьте присоединить заземляющий проводник к контуру заземления объекта - это обязательное требование безопасности.
• При монтаже оборудования внутри используйте пластиковые или термостойкие кабельные вводы - металл корпуса не имеет встроенной защиты для кабеля.
• Для удобства обслуживания оставьте свободное пространство перед дверцей - она открывается на 180°, но нуждается в 60 см свободного места.
• Если планируете длительную эксплуатацию в соляном воздухе (прибрежные районы), периодически протирайте поверхность корпуса ЩМП-30.30.20 УХЛ1 IP66 от солевых отложений.
