Корпус ЩМП-60.50.25 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-060-050-025-66

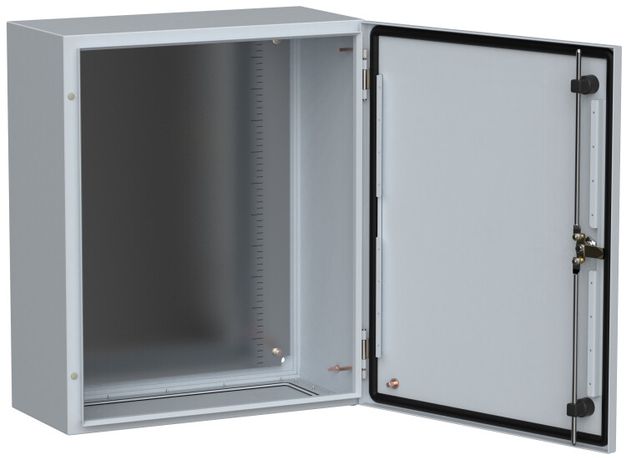

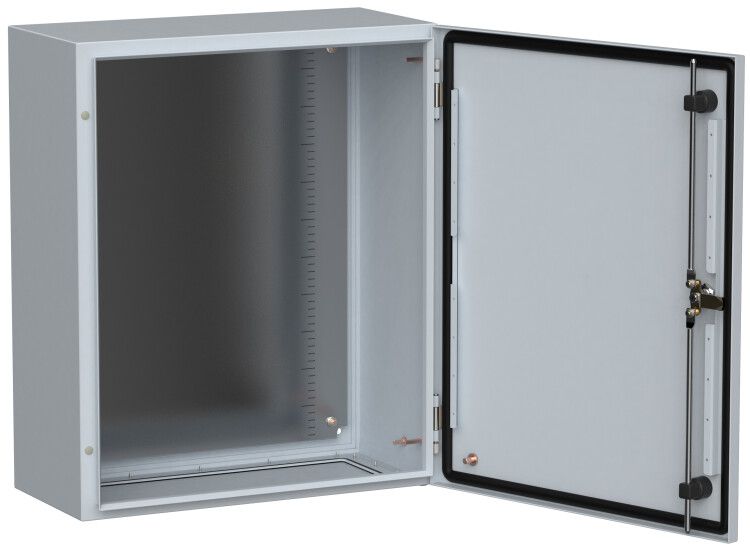

Корпус металлический ЩМП-60.50.25 УХЛ1 IP66 от IEK - это готовый навесной щит с монтажной панелью для наружной установки, предназначенный для размещения силового и управляющего оборудования в условиях повышенной влажности, пыли и температурных колебаний. Артикул ti5-10-n-060-050-025-66 относится к серии TITAN и рассчитан на работу с номинальным током до 630 А.

Назначение и область применения

Корпус ЩМП-60.50.25 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой среды. Подходит для установки на фасадах зданий, в промышленных дворах, на объектах ЖКХ, энергетики, транспорта и сельского хозяйства. Благодаря защите IP66 и классу исполнения УХЛ1, корпус выдерживает воздействие дождя, снега, пыли и перепадов температур от −40C до +40C.

Технические характеристики

• Тип изделия: щит с монтажной панелью
• Габариты: 600×500×250 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1 мм
• Номинальный ток: 630 А
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды из любого направления
• Климатическое исполнение: УХЛ1 - устойчив к холодному и влажному климату
• Покрытие: порошковая краска, нанесённая после грунтовки - повышает коррозионную стойкость
• Цвет: серый
• Тип дверцы: одинарная, с двойной заковкой кромок
• Тип крышки: закрытого типа - исключает доступ внутрь без открывания двери
• Способ монтажа: навесной
• Наличие замка: да - стандартный механизм для предотвращения несанкционированного доступа
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩМП-60.50.25 УХЛ1 IP66 совместим со всеми типами DIN-рейки и стандартными креплениями для аппаратов до 630 А. Монтажная панель выполнена из стали и позволяет крепить оборудование болтами или на DIN-рейку. Для установки требуется минимум два человека - вес корпуса с панелью составляет около 18–20 кг. Крепление осуществляется через четыре угловых отверстия в боковых стенках. В комплекте есть кронштейны и крепёж для навески. Перед монтажом проверьте, что стена или опора выдерживают нагрузку. Заземление выполняется через входящий в комплект проводник - он уже подключен к корпусу.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 62208. Серия TITAN прошла тестирование на прочность, герметичность и устойчивость к коррозии. Наличие двойной заковки кромок двери и усиленного покрытия снижает риск деформации при внешнем воздействии. Корпус не содержит острых кромок - безопасен при обслуживании.

Преимущества

• Высокая степень защиты IP66 - работает даже под дождём и в песчаных районах
• Двойная грунтовка и порошковое покрытие - продлевают срок службы в агрессивной среде
• Жёсткая конструкция благодаря заковке кромок - не деформируется при ударах или вибрации
• Встроенное заземление - экономит время при монтаже
• Навесной способ крепления - не требует устройства фундамента
• Комплексная комплектация - всё необходимое в одной коробке

Ограничения применения

Не применяйте корпус в местах постоянного погружения в воду - IP66 не обеспечивает длительную герметичность при подводной эксплуатации. Не используйте внутри корпуса оборудование с тепловыделением выше 1,5 кВт без принудительной вентиляции - возможен перегрев. Не рекомендовано применение в зонах с химически активной атмосферой (например, рядом с кислотными или щелочными выбросами). Также не следует устанавливать корпус вблизи источников открытого пламени или взрывоопасных смесей - он не является взрывозащищённым.

Примеры использования

• Распределительный щит наружного освещения на автодороге
• Щит управления насосной станцией в полевых условиях
• Автоматический щит питания конвейера на заводе
• Распределительный пункт для систем видеонаблюдения на территории предприятия
• Щит управления HVAC-системой на кровле здания

Практические советы

• Перед установкой проверьте посадочные размеры - глубина 250 мм должна позволять свободно разместить все модули, особенно крупные автоматы и преобразователи частоты
• При монтаже на вертикальную поверхность используйте уровневые инструменты - перекос дверцы затрудняет её закрытие
• Для удобства обслуживания оставьте минимум 600 мм свободного пространства спереди
• При использовании в регионах с сильными зимними морозами - контролируйте наличие конденсата внутри; можно установить терморегулятор с нагревательным элементом
• Артикул ti5-10-n-060-050-025-66 - единственный вариант этого размера в серии TITAN; аналоги с другими габаритами имеют другие артикулы
• Не меняйте заводские уплотнители - они подобраны специально для IP66; использование сторонних уплотнителей снижает защиту
