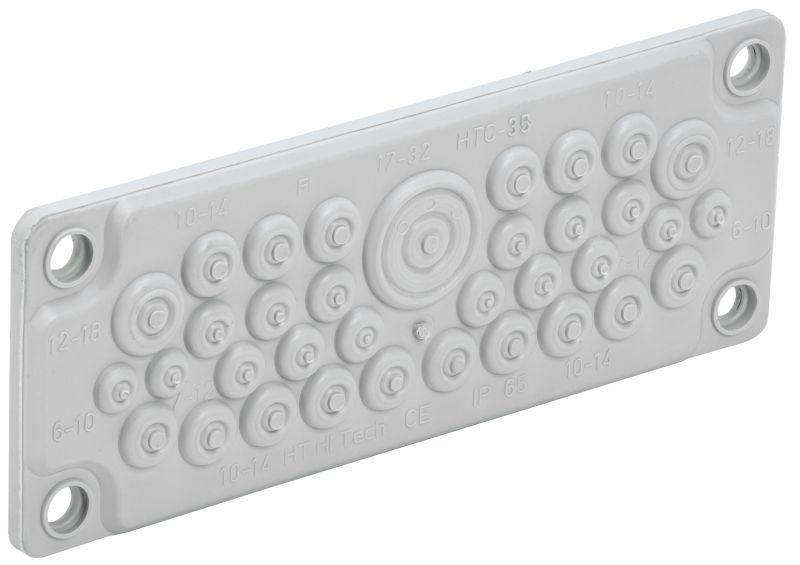

Ввод кабельный мембранный 35 отверстий d7-32мм IP65 сер. TITAN IEK TI-00D-MC-035-65

Ввод кабельный мембранный 35 отверстий d=7–32 мм IP65 серый от IEK (ИЭК), артикул ti-00d-mc-035-65, предназначен для надёжного и герметичного ввода множества кабелей в электротехнические шкафы, распределительные коробки и другие устройства, сохраняя степень защиты IP65.

Назначение и область применения

Ввод кабельный мембранный 35 отверстий d=7–32 мм IP65 серый используется для прохода групп кабелей через стенки электротехнических корпусов. Он предотвращает попадание пыли, воды и других загрязнений внутрь оборудования, что особенно важно в условиях повышенной влажности, на открытых площадках или в промышленных зонах. Подходит для установки в щитах управления, автоматических системах, станциях связи, насосных пунктах и на производственных линиях.

Технические характеристики

• Количество отверстий: 35
• Диапазон уплотнения кабелей: 7–32 мм (внутренний диаметр кабеля не имеет значения - уплотнение происходит по наружному диаметру)
• Степень защиты: IP65 - полная защита от пыли и стойкость против струй воды из любого направления
• Материал: термостойкий пластик - устойчив к УФ-излучению, химическим воздействиям и перепадам температур
• Цвет: серый - совместим с большинством промышленных корпусов
• Номинальный диаметр: 32 мм - максимальный диаметр одного кабеля, который можно ввести в одно отверстие
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Резьба: отсутствует - изделие предназначено для монтажа в подготовленные отверстия в корпусе, без требований к нарезанию резьбы

Совместимость и монтаж

Ввод кабельный мембранный 35 отверстий d=7–32 мм IP65 серый устанавливается в круглое отверстие в стенке корпуса. Диаметр отверстия должен соответствовать габаритам самого ввода - он рассчитан на стандартную посадку, типичную для корпусов IEK TITAN. Для фиксации достаточно плотного прилегания к кромке отверстия; дополнительные крепления не требуются. Кабели вставляются в отверстия по одному - мембрана сама деформируется вокруг них, образуя герметичный контакт. Монтаж возможен как до сборки корпуса, так и после - при наличии доступа к краю отверстия.

Безопасность и стандарты

Устройство соответствует требованиям к степени защиты IP65, определённым в стандарте IEC 60529. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нормальных рабочих температурах. Применяется в соответствии с правилами электромонтажа и нормами безопасности для электроустановок.

Преимущества

• Высокая плотность уплотнения: 35 отверстий позволяют вести сразу много кабелей без необходимости использовать несколько вводов
• Герметизация без клея и инструментов - мембрана самостоятельно адаптируется под любой диаметр кабеля в диапазоне 7–32 мм
• Не требует резьбы - упрощает монтаж и исключает риск повреждения резьбы в корпусе
• Долговечность: срок службы 15 лет снижает необходимость замены и обслуживания
• Серый цвет маскирует загрязнения и хорошо сочетается с корпусами серии TITAN

Ограничения применения

• Не предназначен для кабелей с наружным диаметром менее 7 мм - они будут болтаться, нарушая герметичность
• Не рекомендуется для кабелей с жёсткими бронированными оболочками или металлическими экранами - они могут повредить мембрану
• Не является точечным креплением - не воспринимает механическую нагрузку от веса кабелей; тяжёлые кабели должны крепиться дополнительно
• Не подходит для ввода труб, шлангов или проводов без изоляции - только для кабелей с эластичной оболочкой
• Отсутствие резьбы делает невозможным использование в корпусах с резьбовым креплением - требуется плоская поверхность с отверстием подходящего диаметра

Примеры использования

• Ввод 20 силовых и 15 слаботочных кабелей в шкаф управления станком
• Герметизация кабельного ввода в распределительном щите на улице
• Подключение датчиков и исполнительных механизмов в промышленной автоматике
• Закрытие лишних отверстий в готовом корпусе для модернизации системы

Практические советы

• Перед монтажом проверьте наружный диаметр каждого кабеля - используйте штангенциркуль, чтобы убедиться, что он находится в диапазоне 7–32 мм
• Если кабель слишком тонкий (ближе к 7 мм), лучше использовать специальные переходники или заполнители, чтобы избежать просветов
• При введении нескольких кабелей в соседние отверстия - располагайте их равномерно, чтобы мембрана не перегружалась с одной стороны
• После монтажа проверьте герметичность: продувка воздухом или тест на давление - особенно важна в средах с высокой влажностью
• Совместим с корпусами серии TITAN от IEK - идеально подходит для комплектации шкафов этого же бренда
