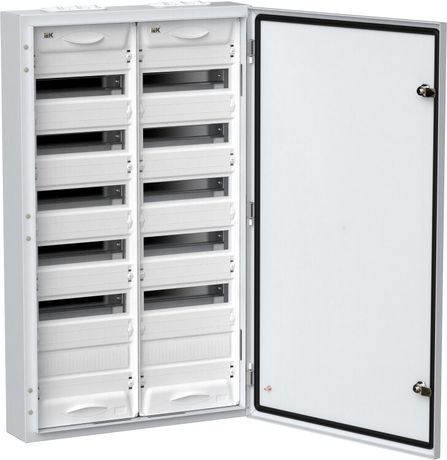

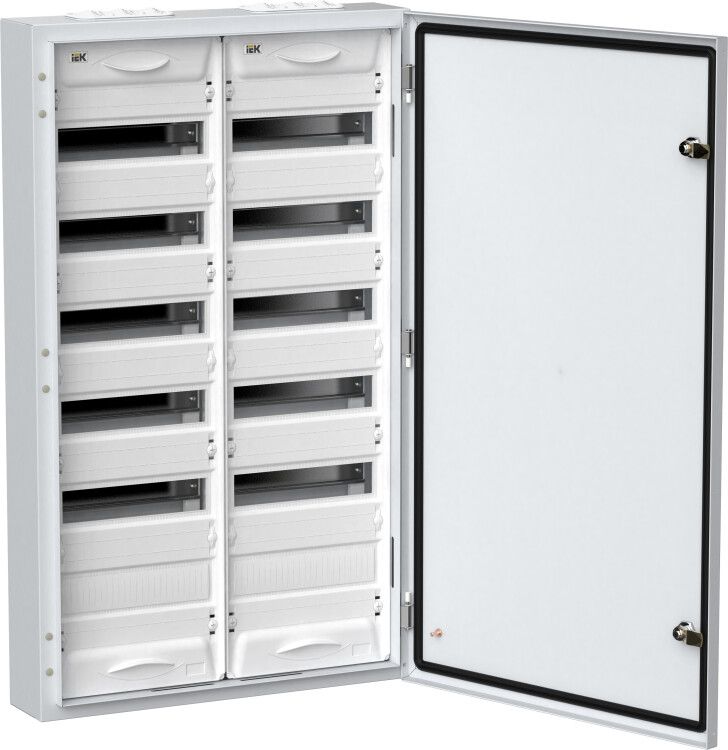

Корпус металлический ЩРн-144 (2х72) 960х570х140 IP54 бел. (одна дверь) TITAN 5 IEK TI5-50-N-2X072-54

Корпус металлический ЩРн-144 (2х72) 960х570х140 IP54 белый (одна дверь) от IEK предназначен для установки внутри помещений и обеспечивает надёжную защиту модульной аппаратуры в распределительных щитах. Этот вариант из серии TITAN подходит для систем электроснабжения 230/400 В, где важны прочность, доступ к оборудованию и защита от пыли и брызг воды.

Назначение и область применения

Корпус ЩРн-144 используется для сборки распределительных щитов с модульными автоматическими выключателями, УЗО, реле и другой аппаратурой на DIN-рейках. Применяется в жилых домах, офисах, промышленных объектах и коммерческих зданиях для ввода, распределения и защиты электрических цепей напряжением до 400 В. Подходит для мест с повышенным уровнем запылённости или возможностью попадания брызг воды - например, в подвалы, котельные, производственные участки.

Технические характеристики

• Общая ёмкость: 144 модуля DIN (2×72)
• Физические габариты: 960×570×140 мм (высота × ширина × глубина)
• Материал корпуса: окрашенная сталь
• Цвет: белый
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Количество рядов DIN: 6
• DIN-рейки: установлены, съёмные
• Тип крышки: закрытого типа, с одной дверью
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Способ монтажа: навесной

Совместимость и монтаж

Корпус совместим с любыми стандартными модульными устройствами шириной 18 мм (по норме IEC 60947). DIN-рейки легко снимаются для удобства сборки перед установкой в корпус. Отсутствие внутренней перегородки позволяет свободно прокладывать кабели между верхними и нижними рядами. Кабельный ввод многофункциональный - можно использовать для ввода кабелей с любого бока. Дверь перенавешивается - её можно смонтировать слева или справа в зависимости от расположения щита. Для крепления используются предварительно подготовленные отверстия на задней стенке - достаточно болтов M6.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP54 обеспечивает безопасную работу в условиях повышенной влажности и пыли. Комплектация включает шины PE/N и суппорты - что упрощает правильное заземление и подключение нулевых проводников. Возможность пломбирования фальш-панели позволяет контролировать доступ к внутренним элементам.

Преимущества

• Увеличенное пространство за DIN-рейками - удобно для прокладки больших пучков кабелей
• Съёмная монтажная рама - ускоряет сборку и обслуживание
• Перенавешиваемая дверь - гибкость при установке в ограниченных пространствах
• Высокая плотность модулей - 144 места позволяют разместить комплексную систему защиты
• Пломбируемая фальш-панель - повышает уровень контроля и безопасности

Ограничения применения

• Не предназначен для наружной установки - IP54 не гарантирует защиту от прямого дождя или длительного воздействия осадков
• Не рекомендован для взрывоопасных сред - отсутствует сертификация Ex
• Максимальная нагрузка на крепёж - не более 50 кг; при большей массе оборудования требуется усиленная опора
• Не поддерживает встраивание в стену - только навесной монтаж

Примеры использования

• Главный распределительный щит в многоквартирном доме
• Щит управления насосной станцией
• Распределительный щит на производственной линии с множеством двигателей и датчиков
• Аварийный щит освещения в подземном паркинге
• Шкаф автоматизации HVAC-системы

Практические советы

• При заказе проверьте посадочные размеры - высота 960 мм требует минимум 1 метра свободного пространства сверху и снизу для удобного обслуживания
• Для кабелей с большим сечением используйте кабельные вводы с уплотнителями - они есть в комплекте, но могут потребовать доработки под конкретный тип кабеля
• Перед монтажом снимите DIN-рейки, соберите всю аппаратуру на них вне корпуса - так быстрее и точнее
• Учитывайте вес: при полной загрузке 144 модулями корпус может достигать 40–45 кг - нужен надёжный кронштейн или анкерное крепление
• Белый цвет снижает нагрев при прямом солнечном свете - выгодно отличается от серых аналогов в помещениях с плохой вентиляцией
