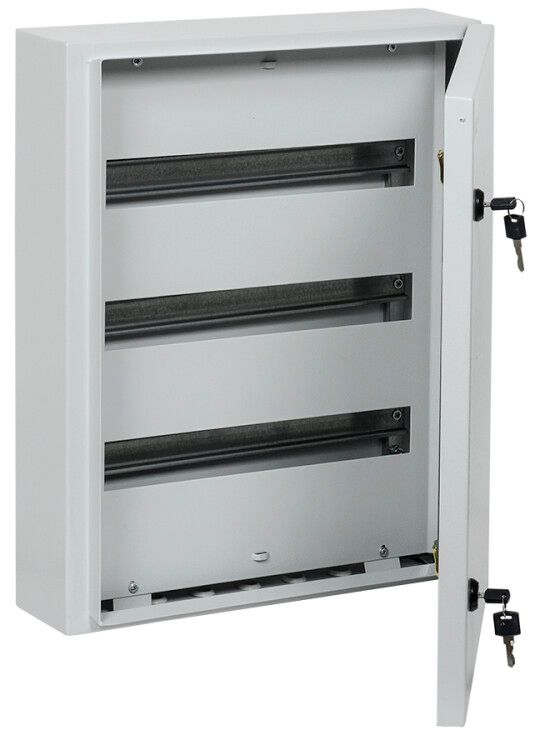

Корпус металлический ЩРн-54з-0 У2 IP54 IEK - MKM11-N-54-54-Z

Корпус металлический ЩРн-54 (540х440х120 мм) IP54 от IEK - надёжный навесной щит для сборки распределительных устройств в жилых и административных помещениях. Артикул mkm11-n-54-54-z соответствует серии TITAN и рассчитан на долгую эксплуатацию в условиях повышенной запылённости.

Назначение и область применения

Корпус металлический ЩРн-54 предназначен для монтажа внутренних компонентов электрощита: автоматических выключателей, УЗО, реле, DIN-реек и других устройств. Подходит для установки в квартирах, частных домах, гаражах, офисах и производственных помещениях с умеренной влажностью. Используется там, где требуется защита оборудования от пыли и брызг воды, но не требуются герметичные условия.

Технические характеристики

• Габариты: 540×440×120 мм - позволяет разместить до 54 модулей стандартного размера (18 мм каждый)
• Материал корпуса: сталь с порошковым покрытием - прочная, устойчивая к механическим повреждениям
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточно для помещений) и брызг воды со всех сторон
• Количество рядов: 3 - обеспечивает удобную компоновку устройств по вертикали
• DIN-рейка: встроена - совместима с любыми стандартными модульными аппаратами
• Крышка: закрытого типа - плотно прилегает, предотвращает доступ к токоведущим частям при открытой двери
• Дверь: одна, с замком - обеспечивает безопасность и контроль доступа
• Цвет: серый - универсальный, не выгорает на свету
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус металлический ЩРн-54 монтируется открытым способом - к стене с помощью анкеров или саморезов. Для фиксации предусмотрены специальные кронштейны внутри корпуса. Диапазон допустимых температур: от -25C до +40C. Установка возможна на бетон, кирпич, ГКЛ с усиленным каркасом. Не рекомендуется монтировать в местах с постоянным воздействием прямого потока воды или в парильнях. Посадочные отверстия под крепление расположены с учётом стандартных шагов - легко совмещаются с типовыми креплениями.

Безопасность и стандарты

Произведён в соответствии с требованиями российских нормативов. Протестирован в лабораторных условиях на соответствие безопасности при работе с напряжением до 1000 В переменного тока. Корпус выполнен из немагнитной стали, что исключает влияние на работу чувствительной аппаратуры. Наличие замка соответствует требованиям по защите от неквалифицированного доступа.

Преимущества

• Высокая вместимость: 54 модуля позволяют собрать сложную систему защиты без необходимости использовать два щита
• Удобство обслуживания: широкая дверь и трёхрядная компоновка обеспечивают хороший доступ ко всем элементам
• Защита IP54 снижает риск отказа из-за пыли и случайных брызг - особенно важно в гаражах и подъездах
• Серый цвет маскирует следы эксплуатации и не требует частой окраски
• Поддерживается линейкой TITAN - все комплектующие (DIN-рейки, клеммы, крепления) взаимозаменяемы

Ограничения применения

• Не предназначен для установки во влажных средах с постоянным контактом с водой (бани, бассейны, улицы)
• IP54 не гарантирует защиту от струй воды под давлением - не используется в мойках или промышленных цехах с водяными струями
• Не подходит для взрывоопасных зон - отсутствует класс защиты Ex
• При температурах ниже -25C возможно хрупкое поведение уплотнителей - проверьте совместимость с вашими условиями
• Не имеет встроенного терморегулятора или вентиляции - при высоких нагрузках может потребоваться внешнее охлаждение

Примеры использования

• Главный распределительный щит в квартире с несколькими группами освещения, розеток и мощной бытовой техники
• Щит управления в гараже - для защиты сварочного аппарата, насоса, освещения
• Аварийный щит в офисном здании - для питания сигнализации, резервного освещения
• Распределительный пункт на этаже многоквартирного дома - для подключения квартирных щитков

Практические советы

• Перед монтажом проверьте глубину корпуса (120 мм) - убедитесь, что установленные устройства не выходят за его пределы
• При использовании большого числа модулей (более 40) планируйте свободное пространство вокруг проводов - перегрузка затрудняет обслуживание
• Используйте кабельные вводы с уплотнителями - даже при IP54 лишняя пыль попадёт через незащищённые отверстия
• Для продления срока службы регулярно протирайте поверхность от пыли - особенно в промышленных зонах
• Щиты серии TITAN совместимы с другими изделиями IEK - можно заказывать дополнительные рейки, держатели, этикетки одной партией
