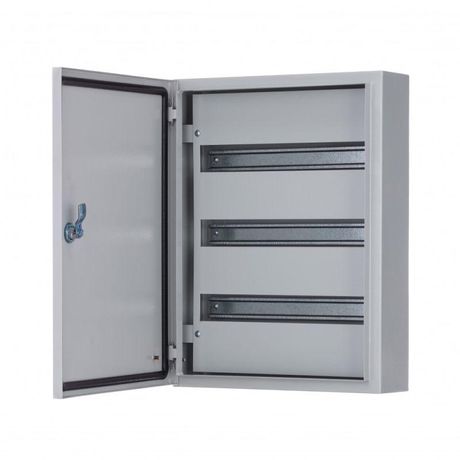

Корпус металлический навесной 520х400х120 54 модуля IP54 ЩРН-54 - 30254DEK APC

Корпус навесной металлический 520х400х120 54 модуля IP54 ЩРН-54 от DEKraft - это надёжный щит распределительный для монтажа коммутационного оборудования в условиях повышенной запылённости или влажности. Подходит для промышленных объектов, жилых домов и административных зданий. Артикул 30254dek.

Назначение и область применения

Щит распределительный ЩРН-54 предназначен для компоновки автоматических выключателей, УЗО, реле, контакторов и другой модульной аппаратуры. Его используют там, где требуется защита от пыли и брызг воды - например, в цехах, на насосных станциях, в подъездах многоквартирных домов, в системах управления технологическим оборудованием. Материал корпуса - сталь - обеспечивает механическую прочность, а степень защиты IP54 позволяет применять устройство вне помещений или в помещениях с высокой влажностью.

Технические характеристики

• Габариты: 520×400×120 мм
• Количество модулей: 54 (по 18 мм каждый)
• Количество рядов: 3 (по 18 модулей в каждом)
• Материал корпуса: сталь, окраска RAL 7035 (серый)
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует проникновению оседающей пыли) и от брызг воды со всех сторон
• Тип крышки: закрытого типа, с замком и ключом
• Наличие DIN-реек: да, три встроенных рейки для стандартной модульной аппаратуры
• Крепление шин: есть клеммы для PEN-проводника и заземления (PE)
• Болты заземления: два - на дверце и на корпусе
• Ввод кабелей: исключительно снизу
• Гарантия: 36 месяцев

Совместимость и монтаж

Щит ЩРН-54 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа используется открытая установка - крепится к стене через отверстия в задней стенке корпуса. Кабели заводятся только снизу - необходимо заранее продумать расположение вводных труб или гильз. На внутренних стенках предусмотрены места для крепления шин N и PE. Дверца открывается на петлях, внутри защищена съемной фальшпанелью, которая предотвращает случайный контакт с токоведущими частями во время обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1/2 по безопасности распределительных щитов. Степень защиты IP54 гарантирует безопасную работу в средах с возможным попаданием влаги и пыли. Наличие двух точек заземления (на корпусе и дверце) обеспечивает надёжное соединение с контуром заземления. Запирающаяся дверца снижает риск неквалифицированного доступа к электрооборудованию.

Преимущества

• Высокая плотность компоновки: 54 модуля позволяют разместить сложную систему защиты и управления в одном корпусе
• Удобная система заземления: два болта обеспечивают надёжное соединение даже при длительной эксплуатации
• Фальшпанель защищает от случайного прикосновения к проводникам при работе с аппаратурой
• Стальной корпус устойчив к деформациям и повреждениям при транспортировке и монтаже
• Запираемая дверца повышает уровень безопасности в общественных местах

Ограничения применения

• Не предназначено для погружения в воду или постоянного воздействия струй воды - IP54 не является водонепроницаемостью
• Ввод кабелей только снизу - нельзя использовать верхний или боковой ввод без доработки
• Не рекомендован для установки в местах с постоянным воздействием агрессивных химикатов или паров кислот
• При температурах ниже -25C возможно затруднение работы замка - проверьте условия эксплуатации
• Максимальный номинальный ток до 125 А - не подходит для крупных промышленных вводов выше этого значения

Примеры использования

• Электрощитовая в подвале многоэтажного дома - защита от сырости и пыли
• Распределительный щит на производстве: управление станками, конвейерами, насосами
• Автоматизация системы вентиляции в торговом центре
• Щит для группового учёта электроэнергии в офисном здании
• Подключение автономных систем освещения на территории предприятия

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на задней стенке совпадают с вашим способом крепления (например, анкерами или дюбелями)
• При использовании кабельных вводов снизу - используйте кабельные муфты или вводные патрубки для сохранения степени защиты IP54
• Не перегружайте один ряд более чем 18 модулями - равномерно распределяйте нагрузку между тремя рядами
• Обязательно подсоедините заземляющий провод к обоим болтам - на корпусе и на дверце - чтобы избежать потенциала
• При необходимости можно дополнительно уплотнить стыки дверцы силиконовым герметиком, но не забывайте, что это может нарушить сертификат IP54
• Артикул 30254dek - единственный номер для заказа запчастей и замены двери или реек - сохраняйте его
