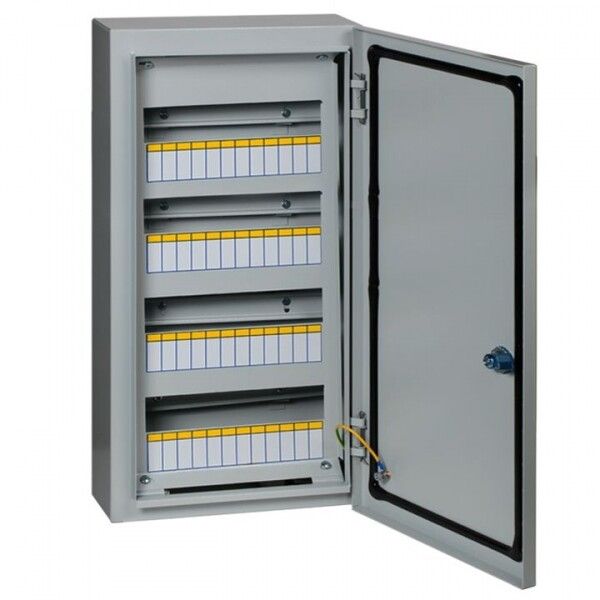

Щит распределительный навесной ЩРН-48 (ВхШхГ) 620х310х120мм IP54 PROxima | mb24-48 EKF

Щит распределительный навесной ЩРН-48 (620х310х120 мм) IP54 от бренда EKF серии PROxima предназначен для компактного распределения электроэнергии и защиты цепей от перегрузок и КЗ. Подходит для монтажа на стену в помещениях и на улице, где требуется надежная защита от пыли и влаги.

Назначение и область применения

Щит распределительный ЩРН-48 используется для организации внутренних распределительных сетей напряжением до 380 В. Применяется в жилых домах, офисах, производственных помещениях, на объектах инфраструктуры — например, для управления освещением, силовым оборудованием, автоматикой. Благодаря степени защиты IP54, щит можно устанавливать в условиях повышенной запыленности и влажности, включая открытые площадки и неотапливаемые помещения.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Количество модулей DIN: 48 (стандарт 17,5 мм)
• Размеры корпуса: 620×310×120 мм
• Степень защиты: IP54 — защита от пыли и брызг воды со всех сторон
• Материал корпуса: сталь по ГОСТ 1050-88
• Количество рядов: 4
• Количество вводов: 3 отверстия диаметром 30 мм снизу корпуса
• Тип крышки: с прорезями для прохода проводов и кабелей
• Наличие замка: да, односторонний
• DIN-рейка: встроена, с возможностью крепления автоматических выключателей и УЗО
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C
• Цвет: серый, покрытие — атмосферостойкая порошковая краска
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит распределительный ЩРН-48 рассчитан на установку стандартного модульного оборудования: автоматические выключатели, УЗО, реле, счетчики — все, что помещается в 48 модулей DIN. Монтаж выполняется на вертикальную поверхность с помощью кронштейнов или анкеров через отверстия в задней стенке. Корпус имеет три входных отверстия диаметром 30 мм снизу — для ввода кабеля питания и подключения внешних линий. Открытая установка исключает необходимость штробления стен. Для удобства сборки предусмотрена съемная фальш-панель — её можно удалить перед установкой устройств.

Безопасность и стандарты

Корпус выполнен из стали, прошедшей фосфатирование и окраску — это предотвращает коррозию даже при длительном контакте с влагой. Конструкция обеспечивает механическую прочность и герметичность за счёт точечной сварки. Наличие замка позволяет ограничивать доступ к внутренним элементам, снижая риск неквалифицированного вмешательства. Соответствие ТУ 3434-001-96504521-2007 гарантирует соответствие требованиям к безопасности и долговечности.

Преимущества

• Высокая жесткость корпуса благодаря сварному соединению деталей
• Защита от пыли и влаги (IP54) — возможность установки вне закрытых помещений
• Фосфатировка и порошковая покраска продлевают срок службы в агрессивной среде
• Чётко проработанная система вводов: три отверстия 30 мм позволяют легко организовать подключение нескольких кабелей
• Съёмная фальш-панель упрощает сборку и последующую модификацию схемы
• Долгий срок гарантии — 5 лет

Ограничения применения

• Не предназначен для установки в местах постоянного попадания струй воды или подтопления — IP54 не обеспечивает защиту от погружения
• Корпус из стали требует регулярного контроля состояния покрытия в агрессивных химических средах
• Некомплектный состав: внутри нет оборудования — необходимо самостоятельно приобрести автоматы, УЗО, DIN-рейки и другие компоненты
• Ограниченная глубина (120 мм): не подходит для установки крупногабаритных аппаратов типа многополюсных автоматов с большими габаритами

Примеры использования

• Распределительный щит на этаже жилого дома — управление светом, розетками, кондиционерами
• Щит на производстве — питание станков, насосов, систем вентиляции
• Настройка системы автономного освещения во дворе или на парковке
• Подключение кабеля от столба к зданию — вводной щит с трёмя вводными отверстиями

Практические советы

• Перед монтажом проверьте посадочные отверстия 30 мм — они должны совпадать с диаметрами вводных кабельных вводов
• Используйте кабельные вводы с уплотнителями для сохранения класса IP54 после прокладки кабелей
• При планировании схемы учтите, что 48 модулей — это максимум; для сложных схем лучше использовать два щита вместо одного перегруженного
• При установке на улице рекомендуется дополнительно смонтировать козырёк над щитом для защиты от прямого дождя
• Щит EKF PROxima ЩРН-48 хорошо сочетается с продукцией EKF — одинаковые цвета, типы креплений и стандартизация компонентов ускорят сборку
