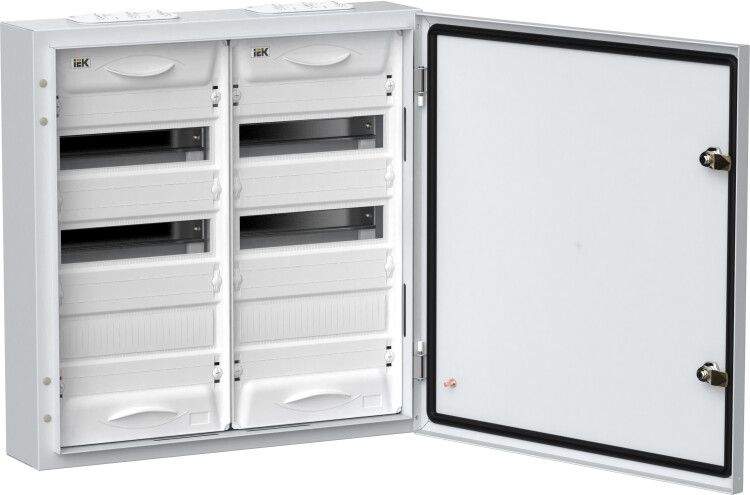

Корпус металлический ЩРн-72 (2х36) 585х570х140 IP54 бел. (одна дверь) TITAN 5 IEK TI5-50-N-2X036-54

Корпус металлический ЩРн-72 (2х36) 585х570х140 IP54 белый (одна дверь) от IEK предназначен для установки внутри помещений и обеспечивает надежную защиту распределительной аппаратуры на 72 модуля DIN. Этот корпус из серии TITAN подходит для сборки щитов управления и распределения энергии в условиях повышенной запыленности или влажности.

Назначение и область применения

Корпус металлический ЩРн-72 используется для сборки распределительных щитов с модульной аппаратурой - автоматическими выключателями, УЗО, реле, счетчиками и другими устройствами. Он применяется для ввода и распределения электроэнергии в сетях 230/400 В, а также для защиты от перегрузок и коротких замыканий. Подходит для объектов жилой, коммерческой и промышленной недвижимости: офисов, торговых центров, производственных участков, насосных станций и других мест, где требуется защита оборудования от пыли и брызг воды.

Технические характеристики

• Общая емкость: 72 модуля DIN (распределены по двум секциям по 36 модулей каждая)
• Габариты: 585×570×140 мм (Ш×В×Г)
• Материал корпуса: окрашенная сталь
• Цвет: белый
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Количество рядов: три - два основных и один верхний для кабельных каналов
• Тип крышки: закрытого типа с одной дверью
• DIN-рейки: установлены, съемные
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Способ монтажа: навесной

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме EN 60947). DIN-рейки легко устанавливаются и снимаются - удобно при сборке или обслуживании. Отсутствие перегородки между секциями позволяет свободно прокладывать кабели между правой и левой частями щита. Кабельный ввод многофункциональный - можно использовать для ввода кабелей сверху, снизу или с боков. Дверь перенавешивается - её можно смонтировать слева или справа в зависимости от расположения щита. Для монтажа требуются крепления M6 (не входят в комплект).

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP54 обеспечивает безопасную работу в помещениях с высокой влажностью или пылью - например, в цехах, парковках, подвалах. Корпус не проводит ток и не нагревается при штатной нагрузке. Комплектуется заземляющей шиной и клеммами для подключения PE-проводника.

Преимущества

• Увеличенное пространство за DIN-рейками - удобно для прокладки больших пучков кабелей
• Фальш-панель можно опломбировать - предотвращает несанкционированный доступ
• Съемная монтажная рама - упрощает сборку и замену элементов
• Высокая прочность стали - устойчив к механическим воздействиям
• Белый цвет - снижает тепловую нагрузку и лучше сочетается с интерьером

Ограничения применения

• Не предназначен для наружной установки - даже при IP54 не рассчитан на постоянный дождь или прямые солнечные лучи
• Не подходит для взрывоопасных сред - отсутствует защита Ex
• Не имеет встроенной системы вентиляции - при большой плотности аппаратуры возможен перегрев; рекомендуется контролировать температуру внутри
• Подходит только для однофазных и трехфазных систем до 400 В - не для высоковольтных установок

Примеры использования

• Главный распределительный щит в многоквартирном доме
• Щит освещения и силовой сети на производстве
• Распределительный щит для конвейера или группы станков
• Щит управления HVAC-системой в торговом центре
• Автоматический щит для насосной станции в подвале

Практические советы

• Перед монтажом проверьте посадочные отверстия - они подходят под стандартные кронштейны 585 мм
• Учитывайте глубину 140 мм: крупные устройства (например, частотники) могут не поместиться - выбирайте компактную аппаратуру
• При большом количестве кабелей используйте кабельные канальные решетки - они экономят место и улучшают организацию
• При установке в сыром месте обязательно проложите герметизирующие прокладки вокруг кабельных вводов
• Щит IEK TITAN 5 - это серийный продукт. Артикул ti5-50-n-2x036-54 гарантирует соответствие спецификации - не заменяйте аналогами без проверки габаритов
