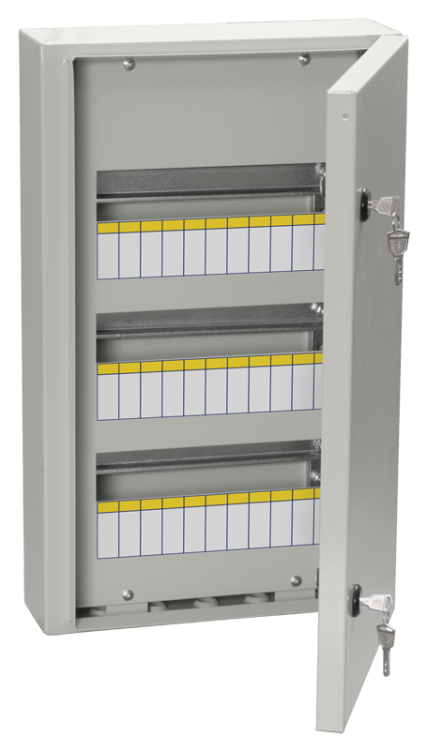

Корпус металлический ЩРн-36з-0 У2 IP54 (ВхШхГ) 540x330x120мм TITAN 3 | MKM11-N-36-54-Z IEK

Корпус металлический ЩРн-36 (540х330х120 мм) IP54 от бренда IEK (артикул mkm11-n-36-54-z) - это надёжный распределительный щит для открытой установки, предназначенный для компоновки автоматических выключателей, УЗО и другого модульного оборудования в условиях повышенной запылённости и влажности. Корпус выполнен из стали с защитным покрытием, рассчитан на 36 модулей DIN и соответствует требованиям TУ YKM.001.2015.

Назначение и область применения

Корпус металлический ЩРн-36 (540х330х120 мм) IP54 используется для сборки распределительных щитов в помещениях с нормальной средой. Подходит для установки в жилых домах, офисах, производственных цехах, на объектах ЖКХ и коммунальной инфраструктуры. Обеспечивает безопасную компоновку и защиту электрооборудования от внешних воздействий. Применяется там, где требуется надёжная защита от пыли и брызг воды - например, в подъездах, на этажных щитках, в котельных или на производстве.

Технические характеристики

• Габариты: 540×330×120 мм - позволяет разместить до 36 модулей DIN в трёх рядах по 12 модулей каждый.
• Степень защиты: IP54 - защищает от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон.
• Материал корпуса и двери: сталь толщиной 0,8–1,0 мм с полиэфирной порошковой окраской - устойчива к механическим повреждениям и коррозии.
• Номинальный ток: 100 А - допустимая нагрузка на вводной кабель; не является пределом для модульных устройств внутри.
• Количество вводов: 5 отверстий диаметром 20 мм расположены снизу - для прокладки кабелей.
• DIN-рейка: установлены три стандартные рейки - совместимы с любыми модульными аппаратами (АВ, УЗО, КА, РП и др.).
• Замок: есть - обеспечивает доступ только авторизованному персоналу.
• Климатическое исполнение: У2 - работает при температуре от -40 C до +40 C, подходит для неотапливаемых помещений.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии агрессивных химикатов.
• Тип установки: открытая - крепится на стену с помощью крепёжных отверстий в задней стенке.
• Цвет: серый - стандартный цвет для промышленного оборудования.

Совместимость и монтаж

Корпус металлический ЩРн-36 (540х330х120 мм) IP54 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (1 модуль). Для монтажа необходимо:

• Зафиксировать корпус на вертикальной поверхности с помощью саморезов или анкеров через отверстия в задней стенке.
• Подвести силовые кабели через нижние вводы (5 отверстий Ø20 мм); рекомендуется использовать кабельные вводы для герметизации.
• Установить DIN-рейки (уже встроены) и закрепить оборудование.
• Не забыть заземлить корпус - он имеет контактную площадку для подключения PE-проводника.

Обратите внимание: корпус некомплектный - не содержит автоматические выключатели, УЗО, шины, провода или другие элементы. Все устройства монтируются отдельно.

Безопасность и стандарты

• Соответствует ТУ YKM.001.2015 - техническим условиям производства IEK.
• Первый класс защиты - требует обязательного подключения защитного заземления (PE).
• Код в реестре РЭ: РЭ-238/19 - зарегистрирован в системе контроля радиоэлектронной продукции РФ.
• Степень защиты IP54 соответствует ГОСТ 14254 - обеспечивает безопасность при случайном контакте с влагой и пылью.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и оптимальной толщине материала.
• Устойчивость к коррозии - порошковое покрытие сохраняет целостность даже при перепадах температур.
• Чёткая организация пространства - три ряда по 12 модулей позволяют легко планировать схему щита.
• Нижнее расположение вводов - удобно для прокладки кабелей снизу, особенно при монтаже на полу или платформе.
• Наличие замка - исключает несанкционированный доступ к оборудованию.

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - отсутствует взрывозащита.
• Не следует использовать в местах постоянного прямого воздействия струй воды - IP54 не гарантирует защиту от напора.
• Не подходит для монтажа в помещениях с высокой концентрацией агрессивных газов, паров кислот или щелочей - материал не устойчив к химической коррозии.
• Номинальный ток 100 А относится только к вводу - внутренние автоматы должны выбираться согласно нагрузке каждой цепи.
• Корпус не имеет встроенного терморегулирования - при температурах выше +40 C возможен перегрев оборудования.

Примеры использования

• Этажный распределительный щит в многоквартирном доме - защита от пыли и влаги в подъезде.
• Щит управления насосной станцией - устойчив к влажности и брызгам.
• Распределительный пункт на производственной линии - компактная сборка 36 модулей с возможностью блокировки.
• Автоматизация системы освещения в складском комплексе - надёжная работа при перепадах температур.

Практические советы

• При проектировании учтите, что 36 модулей - это максимум. Не перегружайте щит - оставьте место для будущего расширения.
• Используйте кабельные вводы с уплотнителями в 5 отверстий Ø20 мм - это повысит степень защиты и продлит срок службы.
• Проверяйте качество заземления перед первым включением - корпус должен быть надёжно связан с контуром заземления.
• При монтаже в холодных помещениях (до -40 C) проверяйте работоспособность пластиковых деталей встроенных устройств - они могут стать хрупкими.
• Для обслуживания используйте только отвёртки с изолированными ручками - корпус не создаёт двойную изоляцию.
• Щит можно заказывать как часть проектного ассортимента - IEK предлагает совместимые комплектующие для быстрой сборки.
