Корпус метал. навесной 520х300х120 36 мод. IP54 ЩРН-36 | 30252DEK DEKraft APC

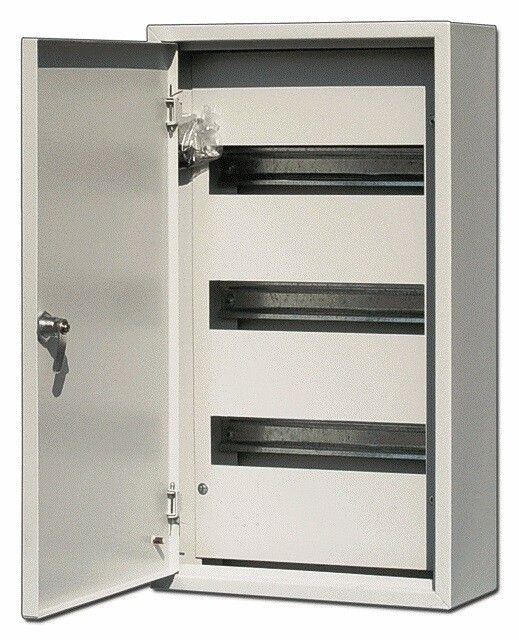

Корпус навесной металлический ЩРН-36 520х300х120 36 модулей IP54 от DEKraft - это надёжный распределительный щит для открытой установки, предназначенный для компоновки автоматических выключателей, УЗО и другой модульной аппаратуры. Артикул 30252dek соответствует серии ЩРН, где каждый элемент продуман для устойчивой работы в условиях промышленного и коммерческого объекта.

Назначение и область применения

ЩРН-36 используется как распределительный щит для организации внутренней электроразводки. Подходит для монтажа в помещениях с контролируемой средой - производственные цеха, офисы, жилые дома, технические помещения. Применяется для защиты групповых линий освещения, розеток, оборудования. Благодаря степени защиты IP54, корпус можно устанавливать в местах с возможным попаданием пыли или брызг воды, например, на кухне, в подвале или на территории предприятия.

Технические характеристики

• Количество модулей: 36 (стандарт 18 мм на модуль)
• Габариты: 520×300×120 мм
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый (RAL 7035)
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Количество рядов: 3
• Наличие DIN-рейки: да, две стандартные рейки для монтажа модульной аппаратуры
• Способ монтажа: навесной, на стену
• Напряжение: рассчитан на работу в сетях до 220 В
• Климатическое исполнение: УХЛ4 - допустимо использование в помещении с температурой от −25C до +40C и повышенной влажностью
• Комплектность: некомплектный - без внутреннего оборудования, только корпус и базовые элементы крепления
• Нормативы: соответствие ГОСТ 14254-96 (защита) и ГОСТ 15150-69 (климатические условия)

Совместимость и монтаж

ЩРН-36 совместим с любой модульной аппаратурой, соответствующей стандарту DIN 35 мм. На задней стенке предусмотрены крепления для нулевой (N) и защитной (PE) шины. Для заземления есть два болта - один на дверце, второй на корпусе. Кабели вводятся через верхние или нижние кабельные вводы (без заглушек - требуют самостоятельной герметизации). Монтаж выполняется на стену с помощью четырёх точек крепления, расположенных по углам корпуса. Диаметр посадочных отверстий под крепёж - 6 мм. Установка возможна на деревянную, кирпичную или бетонную поверхность. Перед монтажом проверьте, что стена выдерживает вес щита - около 8–10 кг с полной нагрузкой.

Безопасность и стандарты

Корпус выполнен из стали с антикоррозийным покрытием, защищает от случайного прикосновения к токоведущим частям. Дверца имеет запирающий механизм с ключом - исключает доступ посторонних лиц. Дополнительно внутри установлен съёмный фальшпанель, который перекрывает провода и клеммы при закрытой дверце. Соответствует требованиям ГОСТ 14254-96 (IP54) и ГОСТ 15150-69, что гарантирует безопасность эксплуатации в условиях повышенной влажности и пыли.

Преимущества

• Жесткая стальная конструкция обеспечивает долговечность и механическую прочность
• IP54 позволяет использовать в менее защищённых помещениях без дополнительных кожухов
• Встроенная DIN-рейка и крепления для шин экономят время сборки
• Фальшпанель снижает риск травмирования при обслуживании
• Ключевой замок повышает уровень безопасности против несанкционированного доступа
• Подходящие размеры позволяют разместить до 36 устройств без перегрузки

Ограничения применения

• Не предназначен для наружной установки - даже при IP54 не выдерживает прямых осадков и длительного воздействия солнца
• Не рассчитан на напряжение выше 220 В - нельзя применять в трёхфазных системах 380 В без внешнего преобразования
• Климатическое исполнение УХЛ4 исключает эксплуатацию при температуре ниже −25C
• Некомплектный состав требует самостоятельного приобретения автомата, УЗО, шин, кабельных вводов и других комплектующих
• Отсутствуют встроенные вводы - необходимо самостоятельно устанавливать кабельные вводы с уплотнением

Примеры использования

• Распределительный щит в квартире - управление светом, розетками, кухонными приборами
• Электрощит на производстве - питание станков, конвейеров, освещения рабочей зоны
• Техническое помещение в торговом центре - организация питания лифтов, вентиляции, сигнализации
• Общественные учреждения - школы, больницы, административные здания

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене - они должны точно совпадать с габаритами корпуса (520×300 мм)
• Используйте кабельные вводы с резиновыми уплотнителями - особенно важны при наличии влажности
• При использовании в сыром месте (например, в подвале) дополнительно смажьте контакты на шинах антиоксидантной пастой
• Не забудьте подключить заземление к обоим болтам - на корпусе и на дверце - это обязательное условие безопасности
• При планировании количества модулей - помните, что некоторые устройства (например, УЗО) занимают 2 модуля, поэтому 36 модулей - это максимум, а не всегда достаточное количество
• ЩРН-36 от DEKraft хорошо сочетается с другими изделиями серии - легко найти аналогичные модели с другим числом модулей при необходимости масштабирования системы
