Корпус ЩРн-36 (1х36) TITAN 5 585х310х140 IP54 метал. сер. IEK TI5-50-N-036-54-7035

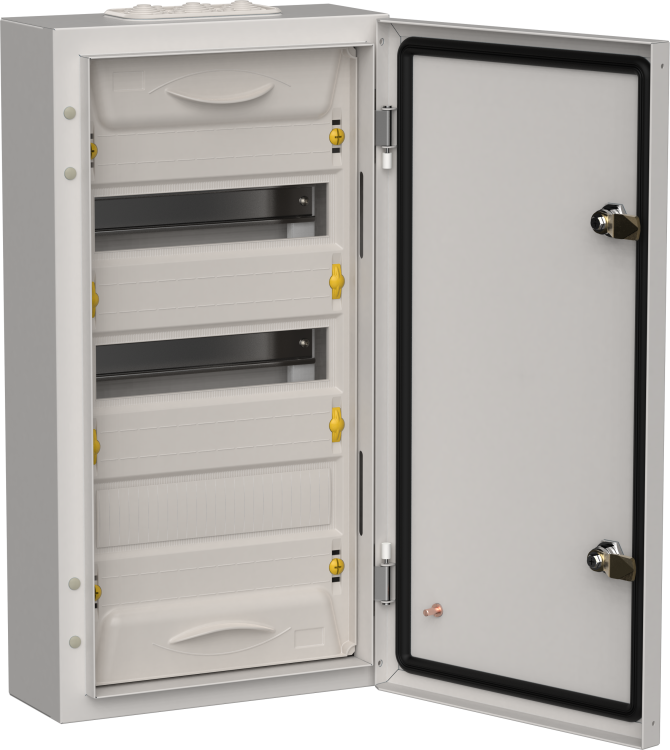

Корпус металлический ЩРн-36 (1х36) 585х310х140 IP54 серый от бренда IEK (ИЭК), артикул ti5-50-n-036-54-7035, предназначен для установки внутри распределительного щита модульной аппаратуры и обеспечивает надежную защиту электросетей до 400 В. Этот корпус из серии TITAN сочетает прочность стали и степень защиты IP54, что делает его подходящим как для внутренней, так и для наружной установки в условиях повышенной запыленности.

Назначение и область применения

Корпус ЩРн-36 используется для сборки распределительных электрощитов, где устанавливаются автоматические выключатели, УЗО, реле и другая модульная аппаратура. Он применяется для ввода и распределения электроэнергии в зданиях, на объектах промышленности, ЖКХ, торговых центрах и других местах, где требуется защита сети от перегрузок и коротких замыканий. Подходит как для помещений с нормальной средой, так и для слабо защищенных участков - например, в подъездах, на площадках или в технических помещениях.

Технические характеристики

• Тип изделия: Распределительный щит
• Количество модулей DIN: 36 (стандартная ширина модуля 17,5 мм)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: Сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Цвет: Серый - соответствует стандартному цветовому решению промышленного оборудования
• Способ монтажа: Навесной - крепится на стену с помощью кронштейнов или болтов
• Тип крышки: Закрытого типа - плотно закрывается, предотвращает случайный доступ к токоведущим частям
• Количество рядов: 3 - позволяет равномерно распределить нагрузку по высоте и удобно располагать устройства
• Габариты: 585×310×140 мм (высота × ширина × глубина)
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии внешних повреждений
• Наличие DIN-рейки: Да - уже установлены три рейки (по одной на каждый ряд)

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм - автоматические выключатели, УЗО, контакторы, счетчики и другие элементы. Монтаж выполняется на вертикальную поверхность с помощью четырех крепежных отверстий в задней стенке. Для фиксации используются саморезы или анкерные болты (не входят в комплект). Глубина корпуса 140 мм позволяет разместить большинство современных устройств без необходимости удлинения проводов. Перед монтажом проверьте, чтобы стена была ровной и способной выдерживать вес щита - с учетом аппарата и проводов масса может достигать 15–20 кг.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов низкого напряжения. Корпус выполнен из немагнитной стали, исключающей возникновение вихревых токов. Крышка имеет механизм фиксации, препятствующий ее самопроизвольному открыванию. Все острые кромки обработаны - снижается риск травм при обслуживании.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - выдерживает удары и давление
• Защита IP54 позволяет использовать в условиях повышенной влажности и пыли - например, в гаражах, на производствах
• Уже установленные DIN-рейки экономят время монтажа - не нужно устанавливать их самостоятельно
• Трехрядная компоновка оптимальна для организации систем освещения, силовой нагрузки и управления в одном щите
• Порошковое покрытие не требует дополнительной антикоррозийной обработки

Ограничения применения

• Не предназначен для постоянного воздействия прямого потока воды - IP54 не гарантирует защиту от струй или погружения
• Не рекомендован для установки в местах с температурой ниже -25C или выше +50C - материал и уплотнители рассчитаны на умеренный климат
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Не содержит встроенной системы вентиляции - при большой тепловой нагрузке возможен перегрев; при необходимости следует предусмотреть принудительное охлаждение

Примеры использования

• Главный распределительный щит в многоквартирном доме - для ввода и распределения энергии по этажам
• Щит на производстве - управление станками, насосами, конвейерами
• Щит освещения в офисном здании - комбинированный контроль света и розеток
• Временные объекты - строительные площадки, временные пункты питания
• Подвалы и технические помещения - там, где есть риск попадания пыли и капель воды

Практические советы

• Перед установкой проверьте соответствие посадочных отверстий на стене и размерам корпуса - допуск по горизонтали +-5 мм
• При прокладке кабелей используйте вводные уплотнения (приобретаются отдельно); без них IP54 теряется
• Не перегружайте щит более чем 36 модулями - даже если места хватает, перегрев и затруднённый доступ к устройствам увеличат риск аварии
• Для долговечности периодически проверяйте состояние креплений и уплотнителей крышки - особенно после вибраций или перепадов температуры
• Артикул ti5-50-n-036-54-7035 - это точный идентификатор модели в каталоге IEK; сохраняйте его при заказе запчастей или аналогов
