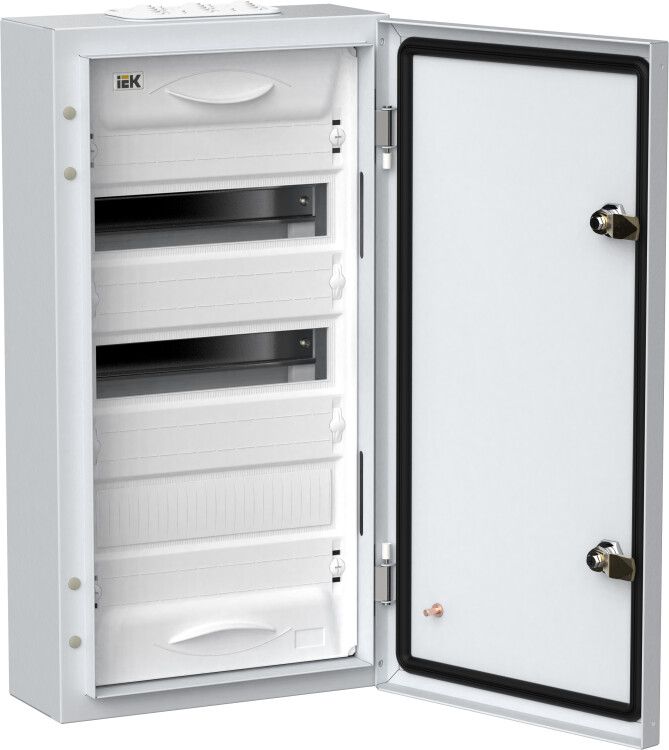

Корпус металлический ЩРн-36 (1х36) 585х310х140 IP54 бел. TITAN 5 IEK TI5-50-N-036-54

Корпус металлический ЩРн-36 (1х36) 585х310х140 IP54 белый от IEK (ИЭК) - это готовый металлический шкаф для сборки распределительного щита с модульной аппаратурой на 36 мест. Артикул ti5-50-n-036-54 из серии TITAN предназначен для установки в помещениях с повышенной запыленностью или влажностью, где важна надежная защита оборудования.

Назначение и область применения

Корпус ЩРн-36 используется для сборки распределительных щитов в системах электроснабжения 230/400 В. Он обеспечивает безопасную установку автоматических выключателей, УЗО, реле и другой модульной аппаратуры. Подходит для жилых домов, офисов, производственных помещений, объектов коммунального хозяйства и других зон, где требуется защита от пыли и брызг воды.

Технические характеристики

• Количество модулей: 36 (один ряд, 12x3)
• Габариты: 585×310×140 мм (высота×ширина×глубина)
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Степень защиты: IP54 - устойчив к пыли и брызгам воды со всех сторон
• Наличие DIN-рейки: да, три стандартные рейки по 12 модулей каждая
• Способ монтажа: навесной, на стену
• Тип крышки: закрытого типа, с герметичным уплотнителем
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. DIN-рейки установлены внутри и не требуют дополнительной установки. Крышка имеет перенавешиваемую дверь - её можно смонтировать слева или справа в зависимости от удобства доступа. Для кабелей предусмотрен многофункциональный ввод - отверстия позволяют пропускать провода с любым направлением входа. Съемная монтажная рама упрощает сборку и обслуживание внутренних элементов. Пространство за рейками увеличено - позволяет легко прокладывать и фиксировать кабели без перегибов.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Степень защиты IP54 гарантирует работу в условиях частичного попадания пыли и брызг воды, что делает его подходящим для использования в цехах, подъездах, на улице под навесом. Пломбируемая фальш-панель позволяет опечатать щит после окончательной сборки, предотвращая несанкционированный доступ.

Преимущества

• Увеличенное пространство за DIN-рейками - удобно для прокладки кабелей и организации маршрутов
• Отсутствие перегородок между секциями - упрощает прокладку магистральных проводов
• Перенавешиваемая дверь - гибкость при расположении щита в ограниченном пространстве
• Шины и суппорты в комплекте - снижают время монтажа
• Порошковое покрытие - устойчиво к механическим повреждениям и коррозии

Ограничения применения

• Не предназначен для установки в условиях постоянного контакта с водой (например, под открытым небом без навеса)
• Не рекомендован для взрывоопасных сред - не имеет сертификата Ex
• Максимальная нагрузка на DIN-рейки - не более 10–12 кг на одну рейку; важно учитывать вес всей аппаратуры
• При температурах ниже –25C возможна хрупкость уплотнителей - проверьте условия эксплуатации

Примеры использования

• Главный распределительный щит в многоквартирном доме
• Щит освещения и силовой сети на производственной линии
• Распределительный щит в подвале или техническом помещении с высокой влажностью
• Автоматизированная система управления насосной станцией

Практические советы

• При монтаже учтите посадочные размеры: глубина 140 мм - достаточно для большинства модулей, но не для крупных устройств с внешними трансформаторами
• Перед установкой проверьте соответствие диаметра кабельных вводов сечению используемых проводов
• При необходимости - используйте дополнительные заглушки для неиспользуемых отверстий ввода, чтобы сохранить степень защиты IP54
• При сборке щита оставляйте свободное место вокруг автоматов - это улучшает теплоотвод и упрощает будущее обслуживание
• Артикул ti5-50-n-036-54 - один из самых популярных в серии TITAN; при заказе нескольких экземпляров убедитесь, что все имеют одинаковый номер
