Щиток тусо о/п на 36 мод. с двер. 520х303х117,5мм | 68036 Рувинил TYCO

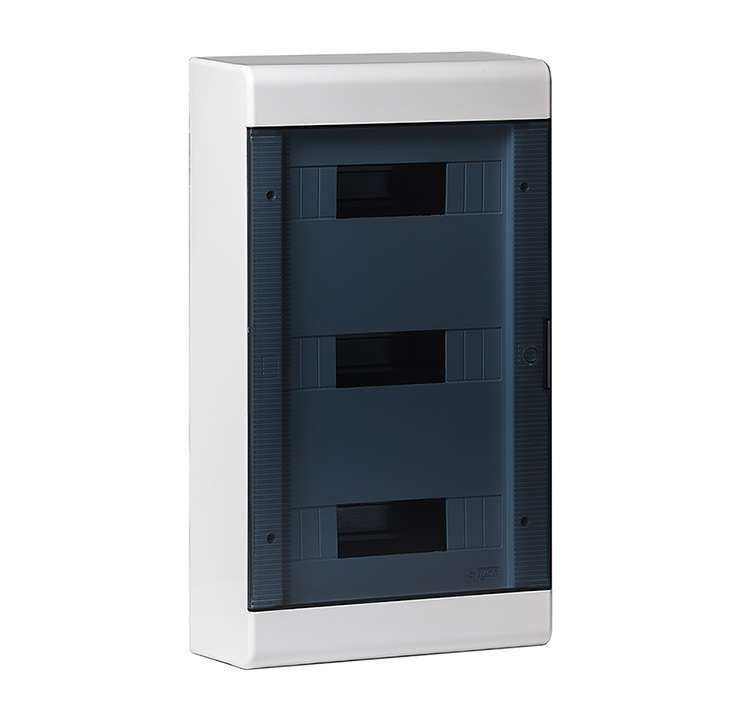

Щит распределительный навесной на 36 модулей с дверцей 520х303х117,5 мм белый IP40 от брендов Рувинил, Тусо, Ruvinil и RUVinil предназначен для компактного размещения автоматических выключателей, УЗО и других устройств в бытовых и производственных сетях. Артикул 68036 обеспечивает гибкую адаптацию под нестандартные приборы учёта благодаря перфорированной передней стенке.

Назначение и область применения

Щит распределительный навесной на 36 модулей с дверцей используется для организации распределительных электросетей в жилых домах, офисах, мастерских и производственных помещениях. Подходит для монтажа стандартных модульных аппаратов: автоматов, УЗО, реле напряжения, счетчиков электроэнергии. Благодаря наличию перфорации на внутренней стороне дверцы, можно устанавливать нестандартные устройства - например, счётчики МЕРКУРИЙ 200 - путём самостоятельного вырезания отверстия нужного размера.

Технические характеристики

• Количество модулей: 36 (стандартный шаг 17,5 мм)
• Габариты корпуса: 520×303×117,5 мм (Ш×В×Г)
• Материал корпуса: АБС-пластик - прочный, ударостойкий, не поддерживающий горение
• Материал двери: непрозрачный пластик, защищает от случайного доступа
• Тип крышки: закрытого типа, с замком (не указан, но предполагается по типу изделия)
• Количество рядов: 3 (по вертикали)
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• DIN-рейка: есть, стандартная, 35 мм, рассчитана на 36 модулей
• Цвет: белый

Совместимость и монтаж

Щит распределительный навесной на 36 модулей с дверцей крепится на стену с помощью шурупов через крепёжные отверстия в задней стенке. DIN-рейка уже установленна внутри - достаточно зафиксировать модули на ней. Перфорация на внутренней стороне дверцы позволяет легко вырезать отверстия под счётчики, индикаторы или другие приборы - используйте ножницы по металлу или дрель с фрезой. Посадочные размеры для стандартных модулей соответствуют ГОСТ Р 50030.2. Убедитесь, что глубина корпуса (117,5 мм) достаточна для ваших коммутационных устройств - особенно если используются крупногабаритные УЗО или автоматы с функциями защиты.

Безопасность и стандарты

Степень защиты IP40 гарантирует защиту от контакта с твёрдыми объектами диаметром более 1 мм (например, отвертки, провода), но не защищает от брызг воды или влаги. Щит распределительный навесной на 36 модулей с дверцей не предназначен для установки во влажных зонах (ванная, баня, улица). Корпус выполнен из самозатухающего АБС-пластика, соответствует требованиям пожарной безопасности для внутреннего монтажа.

Преимущества

• Высокая плотность компоновки: 36 модулей в компактном корпусе
• Перфорация на дверце - возможность установки нестандартных приборов без заказа специального щита
• Прочный АБС-пластик - устойчив к механическим повреждениям и химическим воздействиям
• Чистый белый цвет - хорошо сочетается с интерьером помещений
• Навесной монтаж - не требует углубления в стену, подходит для любых поверхностей

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от воды
• Не рекомендован для промышленных сред с высокими уровнями пыли, масла или агрессивных паров
• Пластиковая дверца не обеспечивает взрывозащиту или усиленную механическую стойкость
• Глубина 117,5 мм может быть недостаточной для некоторых старых или импортных модулей с большими клеммниками

Примеры использования

• Электрощит в квартире: размещение 12 автоматов + 4 УЗО + счётчик МЕРКУРИЙ 200 с вырезанным отверстием
• Офисный этаж: распределение питания по комнатам через групповые автоматы
• Мастерская: управление освещением, розетками и мощным оборудованием (дрели, сварочные аппараты)
• Подъездный щит: временное решение до капитальной замены на металлический щит

Практические советы

• Перед вырезанием отверстия под счётчик - сделайте пробный контур карандашом, проверьте расположение клемм и проводов внутри
• Используйте защитные очки и перчатки при работе с пластиком - края могут быть острыми
• Проверьте совпадение посадочных размеров вашего оборудования с глубиной щита - особенно важно для больших УЗО
• Не забудьте про запас места для прокладки проводов - лучше оставить 2–3 свободных модуля для будущего расширения сети
• Щит распределительный навесной на 36 модулей с дверцей - идеальный вариант для ремонта или временного решения; для постоянной эксплуатации в сложных условиях выбирайте металлические модели с IP54+
