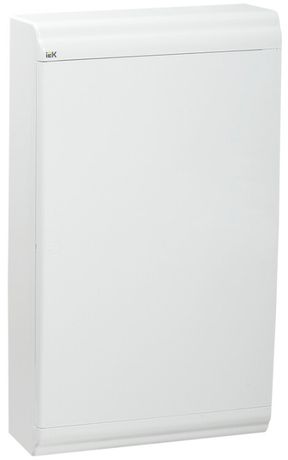

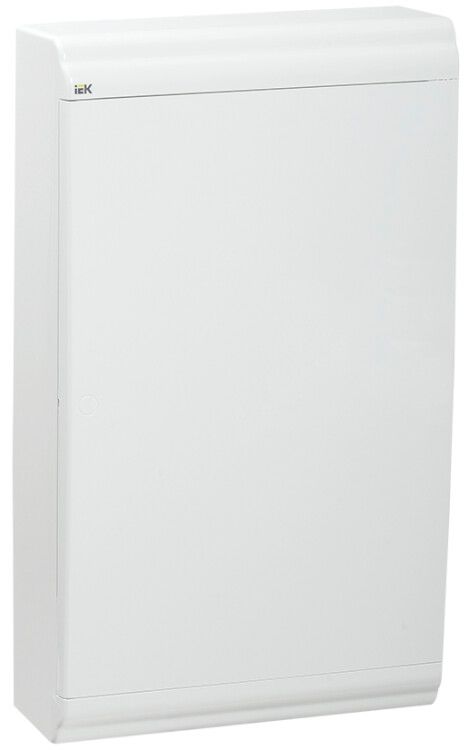

Корпус пластиковый навесной на 36 модулей ЩРН-П-36 IP41 (490х290х100мм) PRIME белая дверь | MKP82-N-36-WD-41-05 IEK

Бокс навесной ЩРН-П-36 пластиковый белый с белой дверью IP41 (490х290х100мм) от IEK - это компактный навесной корпус из АБС-пластика для монтажа модульных аппаратов в осветительных и распределительных сетях. Артикул mkp82-n-36-wd-41-05 соответствует серии PRIME и предназначен для открытой установки в помещениях с контролируемой средой.

Назначение и область применения

ЩРН-П-36 используется для размещения модульных устройств в бытовых, административных и производственных объектах. Подходит для установки автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других приборов, работающих на напряжении до 400 В. Корпус применяется в системах освещения, малых распределительных щитках, местах с ограниченным пространством - например, в коридорах, подъездах, офисах, мастерских.

Технические характеристики

• Габариты: 490×290×100 мм - позволяет вместить до 36 модулей стандартной ширины 17,5 мм
• Материал корпуса: АБС-пластик - прочный, ударопрочный, не подвержен коррозии
• Степень защиты: IP41 - защищает от твердых частиц больше 1 мм и вертикально падающих капель воды
• Номинальное напряжение: 400 В - рассчитан на работу в однофазных и трехфазных сетях 220/380 В
• DIN-рейка: есть - три ряда, совместима со всеми стандартными модульными устройствами
• Цвет: белый (RAL 9016) - эстетично сочетается с интерьерами
• Диапазон температур: от -25 до +85 C - работает в неотапливаемых помещениях, на балконах, в подвалах
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата с возможностью повышенной влажности
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

ЩРН-П-36 монтируется открытым способом - крепится на стену с помощью дюбелей или саморезов через отверстия в задней стенке корпуса. DIN-рейка уже установленная, не требует дополнительной фиксации. Крышка закрывается на защелки, обеспечивает доступ к внутренним элементам без инструментов. Комплектация некомплектная - внутри только корпус, рейки и дверца; все устройства (Автоматы, УЗО и т.д.) устанавливаются пользователем отдельно. Для удобства монтажа рекомендуется предварительно продумать расположение модулей - максимальная плотность 36 модулей требует точного планирования.

Безопасность и стандарты

ЩРН-П-36 соответствует требованиям ТУ 27.90.33-003-83135016-2017. Степень защиты IP41 исключает попадание крупных предметов и капель воды - этого достаточно для помещений с нормальной влажностью, но недостаточно для улицы, ванных комнат или сырых цехов. Напряжение 400 В соответствует классу безопасности для бытовых и коммунальных сетей. Материал корпуса - самозагасающий АБС-пластик, не распространяет горение.

Преимущества

• Высокая плотность модулей - 36 единиц в компактном корпусе
• Удобная система крепления - отверстия в задней стенке позволяют легко фиксировать корпус на любую поверхность
• Прозрачная дверца - позволяет визуально контролировать состояние аппаратов без вскрытия
• Устойчивость к перепадам температур - надежно работает в неотапливаемых зонах
• Эстетичный внешний вид - белый цвет (RAL 9016) гармонирует с современным дизайном интерьера

Ограничения применения

• Не подходит для установки на улице - IP41 не защищает от дождя, брызг и пылевых потоков
• Не допускается использование во влажных помещениях (ванная, баня, прачечная) - риск конденсата и повреждения контактов
• Не предназначен для взрывоопасных зон - материал не имеет взрывозащиты
• Некомплектный состав - требуется самостоятельная закупка всех внутренних устройств и крепежа

Примеры использования

• Распределительный щиток в подъезде многоквартирного дома - управление освещением лестничных клеток
• Щиток на балконе - контроль питания теплого пола, вентилятора, светильника
• Производственный участок - групповое отключение оборудования в зоне сухого цеха
• Офис или магазин - автономный щиток для розеточных групп и освещения

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с местом крепления на стене
• При использовании большого количества модулей (более 24) учтите нагрев - обеспечьте свободное пространство вокруг аппарата
• Для долговечности используйте качественные клеммы и правильно затягивайте провода - перегрузка контактных групп снижает срок службы
• ЩРН-П-36 можно использовать в паре с другими корпусами серии PRIME - единый стиль и стандартизированные размеры упрощают масштабирование системы
• Не открывайте крышку при включенном питании - даже при IP41 существует риск поражения током при работе под напряжением
