Бокс ОП IP40 36 авт Makel 63136

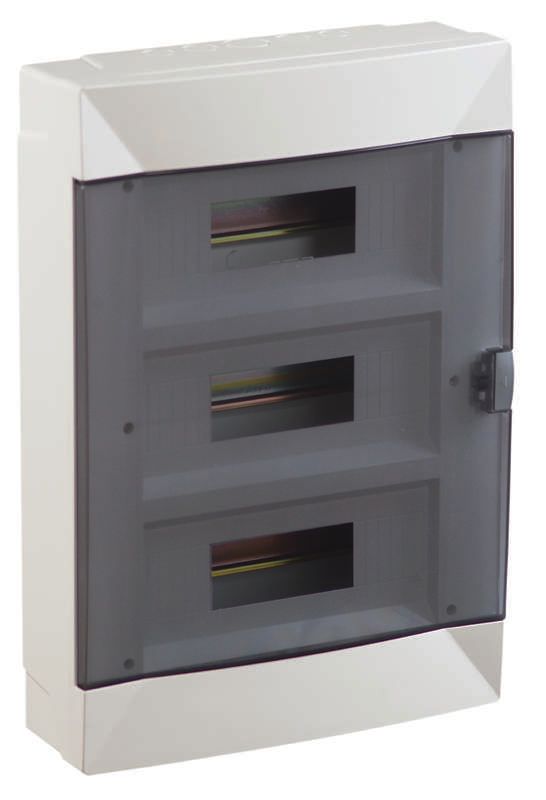

Корпус навесной 36 модулей пластик белый 110x465x326 мм IP40 с DIN-рейкой от Makel (артикул 63136) предназначен для компактного размещения автоматических выключателей, УЗО и других устройств на DIN-рейке в помещениях с умеренной влажностью. Его прочная пластиковая конструкция обеспечивает надежную физическую защиту оборудования.

Назначение и область применения

Этот корпус используется для сборки распределительных щитов в жилых, офисных и промышленных объектах. Подходит для установки в коридорах, подъездах, технических помещениях и на этажных щитках. Благодаря наличию прозрачной крышки позволяет контролировать состояние аппаратов без вскрытия корпуса. Корпус навесной 36 модулей пластик белый 110x465x326 мм IP40 с DIN-рейкой идеально заменяет старые металлические щиты там, где не требуется высокая степень защиты от воды или механических повреждений.

Технические характеристики

• Количество модулей DIN: 36 (три ряда по 12 модулей каждый)
• Габариты: 110 × 465 × 326 мм (ширина × высота × глубина)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Материал корпуса: самозагасающий пластик (поликарбонат/ABS)
• Тип крышки: закрытого типа, прозрачная - для визуального контроля
• Наличие DIN-рейки: да, установленная внутри, типовое крепление EN 60715
• Наличие монтажной панели: да - внутренняя планка для крепления оборудования
• Цвет: белый
• Способ монтажа: навесной - на стену с помощью кронштейнов

Совместимость и монтаж

Корпус совместим со всеми стандартными устройствами на DIN-рейке шириной 17,5 мм (например, автоматы, УЗО, реле, счетчики). Монтаж выполняется на вертикальную поверхность с использованием предварительно установленных крепежных отверстий. Для установки потребуются шурупы и дюбеля подходящего размера (не входят в комплект). Прозрачная крышка крепится на защелках - легко открывается для обслуживания. Глубина корпуса (110 мм) достаточна для размещения большинства однополюсных и двухполюсных аппаратов, включая устройства с боковым выводом проводов.

Безопасность и стандарты

Корпус соответствует требованиям к изоляционным материалам для электроустановок. Степень защиты IP40 исключает доступ к токоведущим частям через отверстия больше 1 мм, что снижает риск случайного контакта. Однако корпус не рассчитан на работу во влажных средах, на улице или в местах с возможным попаданием воды - для таких условий необходима защита IP54 и выше.

Преимущества

• Высокая плотность компоновки: 36 модулей в компактном корпусе
• Прозрачная крышка - удобство диагностики и проверки состояния аппаратов
• Уже установленная DIN-рейка - экономия времени при сборке
• Пластиковый корпус легкий, не требует заземления, не ржавеет
• Белый цвет - хорошо сочетается с интерьером помещений

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице, в сырых подвалах - IP40 не защищает от воды
• Не рекомендован для промышленных зон с высоким уровнем запыленности или агрессивных сред
• Пластик менее устойчив к ударным нагрузкам по сравнению с металлом
• Не подходит для установки мощных преобразователей частоты или аппаратов с большим тепловыделением - нет принудительной вентиляции

Примеры использования

• Распределительный щит квартиры - размещение автомата ввода, УЗО, групп освещения и розеток
• Этажный щит многоквартирного дома - распределение энергии между несколькими квартирами
• Щит управления в офисе - питание компьютеров, серверов, систем видеонаблюдения
• Техническая комната в школе или больнице - сборка резервных цепей и аварийного освещения

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 36 модулей - некоторые УЗО занимают 2–3 модуля
• Используйте клеммы и гильзы для качественного соединения проводов - в ограниченном объеме корпуса важно избежать перегрузки
• Оставляйте свободное место около входных кабельных вводов для прокладки проводов без перегиба
• При необходимости можно дополнительно установить терморегулятор или световой индикатор - корпус имеет достаточно места для этого
• Артикул 63136 от Makel - один из самых популярных решений для бытовых щитов; при заказе нескольких экземпляров убедитесь, что они из одной партии - цвет может слегка отличаться
