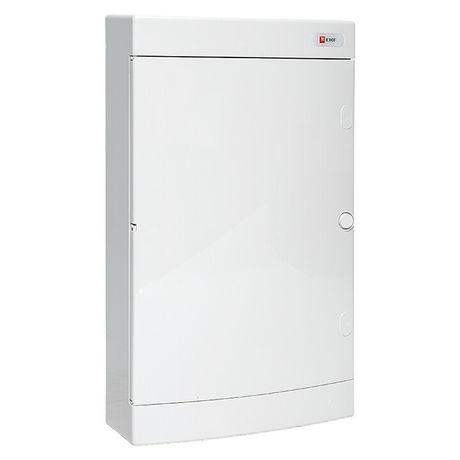

Щит распределительный навесной "Unix" белая дверь 3х12 модулей IP41 EKF PROxima | ux-3x12-nw

Щит распределительный навесной Unix белая дверь 3х12 модулей IP41 от EKF предназначен для компактного монтажа модульного оборудования в жилых и коммерческих помещениях. Корпус выполнен из прочного пластика, имеет белую дверцу и степень защиты IP40 - подходит для внутренней установки на стену. Артикул ux-3x12-nw соответствует серии Unix и рассчитан на 36 модулей.

Назначение и область применения

Щит распределительный навесной Unix белая дверь 3х12 модулей IP41 используется для организации распределения электроэнергии и монтажа слаботочного оборудования. Подходит для сборки щитов с автоматическими выключателями, УЗО, реле, счетчиками, а также для размещения Wi-Fi роутеров, патч-панелей, антенных разветвителей и других устройств на монтажных платах. Применяется в квартирах, офисах, малых предприятиях и многоквартирных домах.

Технические характеристики

• Общее количество модулей: 36 (3 ряда по 12 модулей каждый)
• Материал корпуса: глянцевый ABS-пластик
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Способ монтажа: открытая установка на стену
• Монтажная глубина: 102 мм
• Наличие DIN-рейки: да (три шины, по одной на ряд)
• Тип крышки: закрытого типа с поворотной дверцей
• Цвет: белый
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Щит распределительный навесной Unix белая дверь 3х12 модулей IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме EN 60947-7-1). DIN-рейки установлены по всей глубине корпуса - позволяют фиксировать устройства без дополнительных креплений. Для слаботочного оборудования предусмотрены перфорированные зоны на задней стенке - можно использовать саморезы или двусторонний скотч. Монтаж выполняется на ровную вертикальную поверхность с помощью четырёх крепёжных отверстий в задней части корпуса. Учитывайте глубину 102 мм - обеспечьте свободное пространство за щитом для проводов и вентиляции.

Безопасность и стандарты

Щит соответствует требованиям к изоляционным материалам для электромонтажных изделий. Степень защиты IP40 предотвращает попадание твёрдых объектов диаметром более 1 мм, но не защищает от влаги - не применяйте в сырых помещениях, на улице или рядом с источниками воды. Напряжение эксплуатации - до 1000 В переменного тока, согласно классу II (двойная изоляция). Гарантия 5 лет подтверждает соответствие стандартам качества EKF.

Преимущества

• Плоское внутреннее основание упрощает прокладку и фиксацию проводов
• Глянцевая белая дверца гармонирует с современным интерьером
• Чёткая разбивка на три ряда позволяет организовать логическое разделение цепей (например, освещение, розетки, слабые системы)
• Корпус не требует окраски или дополнительной отделки после монтажа
• Удобная форма - не выступает далеко от стены, экономит пространство

Ограничения применения

• Не допускается установка в условиях повышенной влажности (ванна, баня, подвал без гидроизоляции)
• IP40 не защищает от брызг, пыли и прямого контакта с водой - не используйте в промышленных средах с высоким уровнем запыления
• Максимальная нагрузка на DIN-рейку - не более 10–12 кг равномерно распределённой массы; тяжёлое оборудование (например, большие преобразователи частоты) требуют дополнительной опоры
• Не рекомендован для наружного монтажа или помещений с температурой ниже –10C и выше +50C

Примеры использования

• Распределительный щит в квартире: 12 модулей - розеточные группы, 12 - освещение, 12 - слаботочка (Wi-Fi, TV, сигнализация)
• Офисный щит: автоматы на мощные приборы, UZO на кухню, патч-панель для сети
• Жилой комплекс: группировка щитов по этажам или секциям с использованием нескольких экземпляров серии Unix

Практические советы

• Перед монтажом проверьте, что все провода ввода имеют достаточную длину - глубина 102 мм требует аккуратного подхода к прокладке
• Используйте клеммы с маркировкой - удобно при обслуживании, особенно когда несколько щитов установлены рядом
• Для слаботочных систем лучше выделить отдельный ряд - так проще избежать помех от силовой проводки
• При замене дверцы - она не универсальна между сериями. Только оригинальные элементы от EKF серии Unix
• Артикул ux-3x12-nw - это точный аналог для заказа запасных частей или дубликатов
