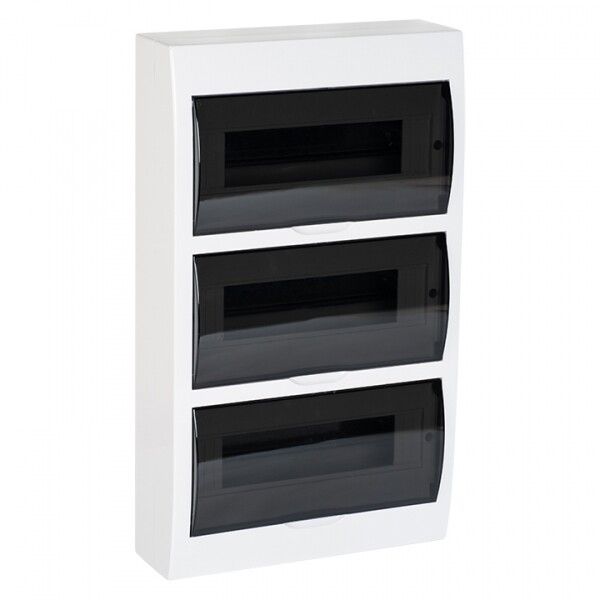

Щит распределительный навесной ЩРН-П-36 PROxima IP41 36 модулей EKF pb40-n-36

Щит распределительный навесной ЩРН-П-36 IP41 от EKF PROxima - компактный корпус из пластика для монтажа модульной аппаратуры в помещениях с нормальными условиями эксплуатации. Подходит для распределения электроэнергии в жилых, офисных и коммерческих зонах.

Назначение и область применения

Щит распределительный навесной ЩРН-П-36 IP41 предназначен для установки модульных устройств: автоматических выключателей, УЗО, реле времени, контакторов и других элементов автоматизации. Применяется в системах внутреннего электроснабжения - квартирах, офисах, магазинах, подъездах и других объектах с контролируемой средой. Корпус защищает оборудование от случайного прикосновения и механических повреждений, но не рассчитан на воздействие воды или высокую запыленность.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Количество модулей: 36 (стандартные 18 мм)
• Количество рядов: 3 вертикальных
• Материал корпуса: ABS-пластик
• Степень защиты: IP41 - защита от предметов более 1 мм и капель воды, падающих вертикально
• Климатическое исполнение: УХЛ3 - работает при температурах от -15C до +60C
• Способ монтажа: открытая (накладная) установка на стену
• Наличие DIN-рейки: да, три шины для фиксации модулей
• Наличие двери: да, с вертикальным открыванием
• Тип крышки: с прорезями для проводов - удобно для ввода кабелей
• Количество вводов: 8 (по 4 отверстия сверху и снизу, диаметром 20–30 мм)
• Гарантия: 60 месяцев
• Цвет: белый

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-36 IP41 совместим со всеми стандартными модулями шириной 18 мм. DIN-рейки установлены внутри корпуса - монтаж оборудования выполняется стандартным способом. Для крепления используются четыре точки на задней стенке. Открытие дверцы происходит вертикально - это позволяет устанавливать щит рядом со стенами, потолком или другими препятствиями без необходимости отступать. Кабели заводятся через восемь подготовленных отверстий: два сверху и два снизу с каждой стороны. Диаметр отверстий (20–30 мм) позволяет пропускать одиночные кабели или гофру. Некомплектный состав требует самостоятельного приобретения клемм, крепежа и модульной аппаратуры.

Безопасность и стандарты

Щит соответствует требованиям ТР ТС 004/2011 - регламенту безопасности низковольтного оборудования. Конструкция исключает доступ к токоведущим частям при закрытой двери. Материал корпуса - самозатухающий ABS-пластик, что снижает риск распространения пламени. Однако степень защиты IP41 не обеспечивает герметичность - использование вне помещений или во влажных зонах (ванна, баня, подвал) не рекомендуется.

Преимущества

• Высокая плотность сборки: 36 модулей позволяют вместить сложную схему распределения даже в малогабаритном корпусе
• Удобное расположение вводов: 8 отверстий обеспечивают гибкость прокладки кабелей сверху и снизу
• Вертикальное открывание дверцы: освобождает место перед щитом, не требует свободного пространства для открывания
• Долгий срок службы: гарантия 5 лет и материал ABS-пластика обеспечивают устойчивость к деформациям
• Чистый внешний вид: белый цвет легко сочетается с интерьером и хорошо заметен при обслуживании

Ограничения применения

• Не допускается установка в условиях повышенной влажности, на улице или в местах возможного попадания воды
• IP41 не защищает от струй воды, пыли или агрессивных сред - не подходит для цехов, парковок, подземных сооружений
• Некомплектность: требуется докупать клеммы, крепеж, модули, кабельные вставки и другие компоненты
• Пластиковый корпус менее устойчив к ударным нагрузкам - не рекомендуется в местах с высокой проходимостью или риском повреждения

Примеры использования

• Электрощит в подъезде многоквартирного дома - распределение питания по этажам
• Административное помещение - управление освещением, розетками и кондиционерами
• Магазин или кафе - питание холодильного оборудования, световой рекламы, точек продаж
• Общественные туалеты - автономная система освещения и вентиляции

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с диаметрами вводных кабелей (не используйте силу, чтобы не треснуть пластик)
• Избегайте перегрузки по току: суммарный номинал всех автоматов не должен превышать 63 А
• При использовании нескольких вводов - разделяйте их по функциям (например, один ввод - освещение, второй - розетки)
• Для лучшей терморегуляции оставляйте воздушный зазор между щитом и стеной - особенно при длительной работе при +50…+60 C
• Щит EKF PROxima ЩРН-П-36 IP41 лучше всего применять там, где важна компактность и надежность, но нет экстремальных условий
