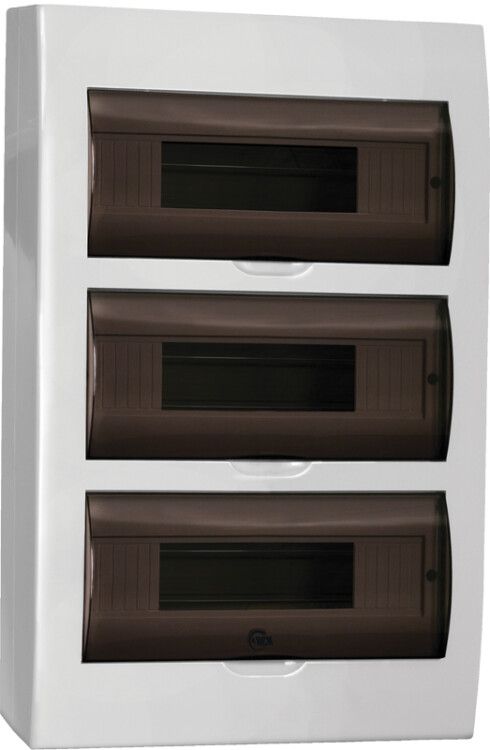

Бокс ЩРН-П-36 модулей навесной пластик IP41 (473х307х105мм) | MKP12-N-36-41-G GENERICA IEK

Бокс ЩРН-П-36 навесной пластиковый с прозрачной дверью IP41 (473х307х105 мм) от GENERICA - это компактный щиток для открытой установки в жилых и общественных зонах, предназначенный для размещения модульных аппаратов защиты и управления. Артикул mkp12-n-36-41-g обеспечивает надежную сборку распределительных узлов в условиях нормальной влажности и температурного режима.

Назначение и область применения

Бокс ЩРН-П-36 навесной пластиковый с прозрачной дверью IP41 (473х307х105 мм) предназначен для внутренней установки в квартирах, офисах, подъездах и других помещениях с контролируемой средой. Он служит основным корпусом для группового учета и защиты электрооборудования: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и устройств управления освещением. Подходит для замены старых щитков при реконструкции электроснабжения.

Технические характеристики

• Габариты: 473×307×105 мм - позволяет вместить до 36 модулей DIN на три ряда;
• Материал корпуса: самозатухающий пластик, устойчивый к механическим воздействиям и химическим агрессивным средам;
• Степень защиты: IP41 - предохраняет от попадания твердых частиц крупнее 1 мм и вертикально падающих капель воды;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от –5C до +40C и относительной влажности до 80%;
• Наличие DIN-рейки: стандартная металлическая рейка, закрепленная внутри корпуса, совместима с любыми модульными устройствами;
• Цвет: белый - соответствует требованиям эстетики интерьеров;
• Срок службы: 15 лет при соблюдении условий эксплуатации;
• Тип крышки: закрытого типа с фиксацией на шарнирах;
• Дверь: прозрачная, из ударопрочного поликарбоната - позволяет визуально контролировать состояние аппаратов без вскрытия.

Совместимость и монтаж

Бокс ЩРН-П-36 навесной пластиковый с прозрачной дверью IP41 (473х307х105 мм) монтируется на стену с помощью двух кронштейнов, предусмотренных в задней части корпуса. Крепление осуществляется на дюбели или анкеры - подходят от 4 до 6 мм в зависимости от материала стены. Для проводки используются входные/выходные отверстия в нижних и боковых гранях. Прозрачная дверь открывается на 90°, что обеспечивает свободный доступ ко всем модулям. Корпус не требует специального инструмента для сборки - все элементы фиксируются болтовым соединением.

Безопасность и стандарты

Конструкция соответствует ГОСТ Р 50030.2–2010 и IEC 60439-1 для распределительных щитов низкого напряжения. Материал корпуса имеет класс горючести V-0 по UL 94 - самозатухающий. Наличие прозрачной двери снижает риск случайного контакта с токоведущими частями при работе. Бокс ЩРН-П-36 навесной пластиковый с прозрачной дверью IP41 (473х307х105 мм) не предназначен для установки во взрывоопасных, влажных или наружных зонах.

Преимущества

• Высокая плотность компоновки: 36 модулей на 3 ряда позволяют разместить сложную систему защиты даже в ограниченном пространстве;
• Прозрачная дверь исключает необходимость постоянного вскрытия - экономит время при диагностике и обслуживании;
• Пластиковый корпус легкий, не подвержен коррозии, не требует окраски или антикоррозийной обработки;
• Фиксация DIN-рейки выполнена с запасом прочности - не деформируется при нагрузках;
• Поддерживается рекомендованный проектный ассортимент - легко подобрать комплектующие по каталогу GENERICA.

Ограничения применения

• Не допускается установка в местах с высокой влажностью (ванна, баня, подвалы с протечками) - степень защиты IP41 недостаточна;
• Не используется на улице, в неотапливаемых помещениях за пределами диапазона –5…+40 C;
• Не подходит для установки мощных коммутационных аппаратов свыше 125 А - возможен перегрев и деформация корпуса;
• Не рекомендуется применять в промышленных цехах с пылевыми выбросами - IP41 не защищает от пыли в объеме, характерном для производства.

Примеры использования

• Электрощиток в квартире - распределение питания по комнатам через УЗО и автоматы;
• Общий этажный щит в многоквартирном доме - учет и защита светильников, розеточных групп;
• Административные помещения - управление освещением с использованием таймеров и датчиков движения;
• Школьные классы, больницы, детские учреждения - где важна видимость состояния оборудования без вскрытия.

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепеж - они должны точно совпадать с метками на стене;
• При прокладке кабелей используйте кабельные вводы с герметичными резиновыми кольцами - особенно если есть риск конденсата;
• Не затягивайте болты крепления слишком сильно - пластик может треснуть;
• Для удобства обслуживания располагайте часто проверяемые устройства (например, УЗО) в первом ряду;
• При замене старого щита сравните глубину нового - 105 мм может не поместиться в нишу, если она менее 120 мм.
