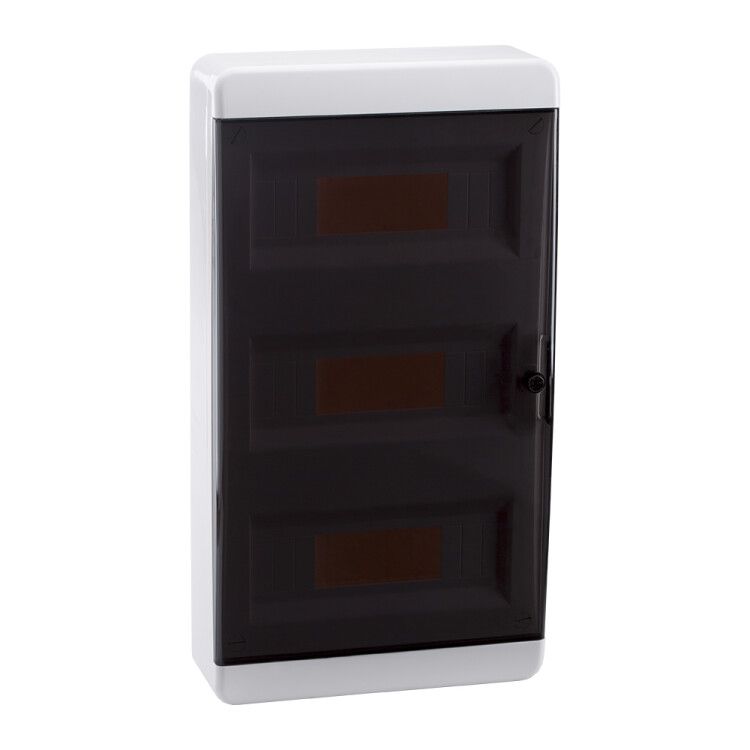

Корпус пластиковый OptiBox P-BNK-2-36-IP41 | 117930 КЭАЗ

Корпус пластиковый навесной 36 модулей IP41 от КЭАЗ Optima - это готовый распределительный щит для монтажа автоматических выключателей, УЗО, счетчиков и других модульных устройств. Артикул 117930 предназначен для открытой установки в жилых и промышленных помещениях с умеренным климатом.

Назначение и область применения

Корпус пластиковый навесной 36 модулей IP41 используется для сборки распределительных щитов внутри помещений. Подходит для защиты и управления электрооборудованием в квартирах, офисах, производственных цехах и объектах ЖКХ. Обеспечивает безопасную установку модульных устройств на DIN-рейку, учет энергопотребления и распределение нагрузки. Особенно эффективен при использовании совместно с устройствами серии OptiDin и счетчиками OptiMer.

Технические характеристики

• Количество модулей: 36 (стандартные 18 мм на модуль)
• Количество рядов: 3 (по 12 модулей в каждом)
• Глубина монтажа: 64 мм - обеспечивает достаточное пространство для проводки и коммутации
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и вертикально падающих капель воды
• Материал корпуса: глянцевый белый пластик - устойчив к механическим повреждениям и легок в уборке
• Способ монтажа: навесной (открытая установка на стену)
• Наличие DIN-рейки: да - предустановленная, рассчитана на стандартные модульные устройства
• Наличие монтажной панели: да - внутренняя планка для фиксации оборудования
• Количество дверей: одна - с возможностью изменения направления открывания
• Тип крышки: с прорезями - для вывода кабелей и удобства доступа к контактам
• Вид запора: защелка - быстрый доступ без ключа, возможность доукомплектования замком
• Цвет: белый - соответствует современным интерьерным решениям
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и относительной влажностью до 80%
• Напряжение: 220 В - рекомендовано для однофазных сетей

Совместимость и монтаж

Корпус пластиковый навесной 36 модулей IP41 совместим со всеми стандартными модульными устройствами шириной 18 мм: автоматическими выключателями, УЗО, реле напряжения, счетчиками и т.д. DIN-рейка уже установленна - достаточно зафиксировать оборудование на ней. Для монтажа требуется только сверление отверстий под крепеж в стене. Глубина 64 мм позволяет легко уложить провода без перегрузки. Дверца имеет регулируемую фурнитуру - можно поменять сторону открывания (влево/вправо) без инструментов. Комплектация некомплектная - необходимо дополнительно приобрести шины PE/N, заглушки, маркировку и другие элементы по необходимости.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для распределительных щитов в условиях сухих и нормально влажных помещений. Степень защиты IP41 исключает попадание крупных частиц и случайное воздействие капель воды - этого достаточно для внутренней установки. Возможность установки замка и пломбы позволяет выполнять требования контроля доступа согласно правилам эксплуатации электроустановок. Напряжение 220 В указывает на ориентацию на сети TN-S/TN-C-S - не предназначен для трехфазных систем выше 400 В.

Преимущества

• Эстетичный внешний вид - глянцевый белый корпус гармонирует с интерьером
• Высокая степень комплектации - в наличии все необходимые элементы для сборки (кроме расходников)
• Удобство сервиса - легко открывается, чистится, осматривается
• Гибкая настройка - меняется направление открывания двери, регулируется положение рейки
• Поддержка стандарта OptiBox P - совместимость с другими изделиями серии от КЭАЗ

Ограничения применения

• Не предназначен для наружной установки - IP41 недостаточно для защиты от дождя, пыли или холода
• Не работает в средах с высокой влажностью (>80%) или постоянными брызгами
• Не рассчитан на трехфазные системы выше 400 В - максимальное напряжение 220 В
• Пластиковая конструкция менее устойчива к ударным нагрузкам - не использовать в местах с риском механических повреждений
• Комплектация некомплектная - требует самостоятельного докупа шин, заглушек, клеммников

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 10–12 группами потребителей
• Щит освещения и розеток в офисном помещении
• Распределительный щит на этаже многоквартирного дома
• Автоматизация малых производственных участков с одним источником питания 220 В
• Объединенный щит с учетом энергии (счетчик OptiMer) и защитой (УЗО, автоматы OptiDin)

Практические советы

• Перед монтажом проверьте, что глубина 64 мм достаточна для вашего набора устройств - особенно если используются большие УЗО или счетчики
• Используйте маркировочные наклейки сразу после сборки - это ускоряет диагностику и снижает риск ошибок
• Шины PE и N лучше крепить к специальным держателям, а не просто вставлять в корпус - так надежнее и проще при обслуживании
• Если нужна повышенная безопасность - докупите замок и опломбируйте дверцу
• При заказе убедитесь, что выбрана именно модель 117930 - в серии OptiBox P есть аналоги с другим количеством модулей и типом крышек
• Не используйте этот корпус в сырых помещениях (ванная, подвал) - даже при наличии двери IP41 не гарантирует защиту от конденсата
