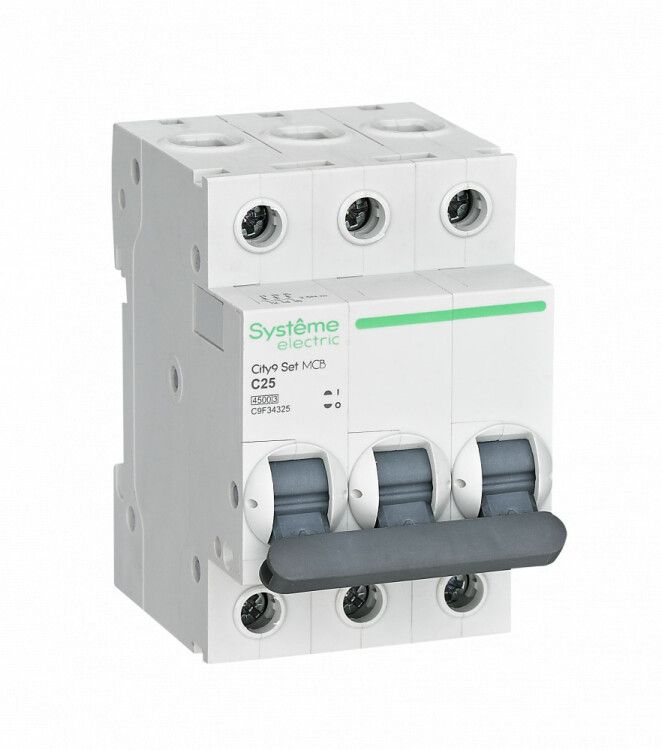

Выключатель автоматический модульный 3п C 25А 4.5кА City9 Set 400В SE C9F34325 APC

Автоматический выключатель модульный трехполюсный 25А С 4.5кА 400В от бренда Systeme Electric (арт. c9f34325) предназначен для защиты трёхфазных цепей от перегрузок и коротких замыканий. Относится к серии City9 SET и устанавливается на DIN-рейку в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 25А С 4.5кА 400В защищает электрооборудование от повреждений при длительной перегрузке и аварийном коротком замыкании. Подходит для использования в трёхфазных сетях с напряжением до 400 В переменного тока частотой 50–60 Гц. Часто применяется в щитах управления станков, насосов, компрессоров, конвейеров и других промышленных нагрузках.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана на 440 В;
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель способен безопасно отключить;
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, оптимальна для двигателей и оборудования со средним пусковым током;
• Род тока: переменный (AC);
• Частота: 50–60 Гц - совместим с сетями России и Европы;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды - используется только внутри щитов;
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Глубина монтажа: 45 мм - требует минимального свободного пространства за рейкой;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги и снижает энергию КЗ, передаваемую на оборудование;
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем запыления и конденсата;
• Способ монтажа: на DIN-рейку типа TS35/7,5 или TS35/15.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 25А С 4.5кА 400В устанавливается на стандартную DIN-рейку шириной 35 мм. Для надёжного контакта рекомендуется использовать кабели сечением 0,5–25 мм2 (медные). Клеммы имеют зажим с двойным усилием - затягивать винты необходимо моментом 1,8 Нм. Монтаж возможен только в вертикальном положении. Не допускается установка рядом с источниками тепла выше +40 C.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Конструкция обеспечена безопасными клеммами, предотвращающими случайное попадание жил кабеля в заклеммное пространство. Корпус изготовлен из ударопрочного самозагасающего пластика, что снижает риск распространения пламени при аварии.

Преимущества

• Механизм «мгновенной коммутации» обеспечивает быстрое отключение даже при высоких токах КЗ - снижает риск повреждения подключённого оборудования;
• 6 металлических заклёпок увеличивают механическую прочность корпуса и долговечность устройства;
• Удобная рычажная ручка с четкой визуальной индикацией состояния (вкл./выкл./трип);
• Совместимость с другими устройствами серии City9 SET - позволяет собирать унифицированные щиты;
• Класс токоограничения 3 снижает энергетическую нагрузку на кабель и контактные группы после КЗ.

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для цепей с постоянным током (DC) - только для переменного тока AC;Не рекомендован для защиты чувствительной электроники (например, серверов или систем управления) - характеристика C имеет задержку при пусковых токах;
• Не следует использовать в местах с температурой ниже –25 C или выше +60 C;
• Не допускается установка вблизи взрывоопасных сред - не является взрывозащищённым оборудованием.

Примеры использования

• Защита трёхфазного двигателя мощностью до 11 кВт в станке с ЧПУ;
• Щит питания конвейера на пищевом производстве;
• Распределительный щит холодильной установки с компрессором;
• Линия питания насосной группы в системе водоснабжения.

Практические советы

• Выбирая автомат, проверьте соответствие номинального тока нагрузки - 25 А подходит для нагрузки до 17 кВт при 400 В;
• При сборке щита используйте кабели одинакового сечения и цветовой маркировки - это ускоряет диагностику;
• После монтажа проверьте плотность затяжки клемм - слабый контакт вызывает нагрев и выход из строя;
• Для удобства обслуживания оставляйте минимум 10 мм свободного пространства вокруг автомата;
• Этот автомат (c9f34325) можно заменить аналогичным из серии City9 SET - совпадают размеры, клеммы и характеристики срабатывания.
