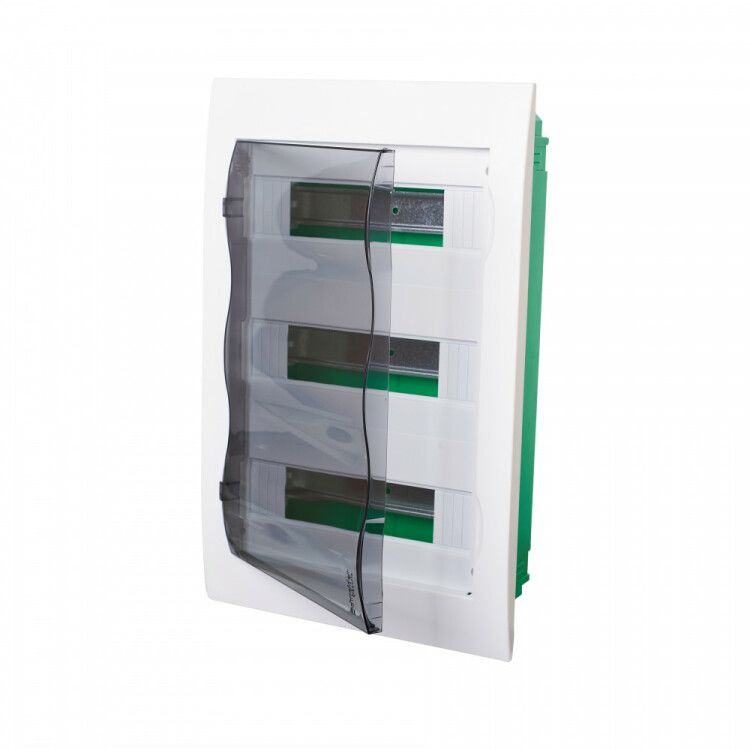

Щит распределительный встраиваемый City9 Box 36 модулей IP40 Systeme Electric EZ9E312S2FRU

Корпус встраиваемый 3 ряда 36 модулей с прозрачной дверцей IP40, IK07, 63А, 2 клеммы - это компактный распределительный щиток Series City9 Box от Systeme Electric, предназначенный для скрытой установки в стену. Подходит для сборки бытовых электрощитов с автоматическими выключателями, УЗО и другими модульными устройствами. Артикул ez9e312s2fru обеспечивает полную совместимость с оборудованием Systeme Electric и DEKraft.

Назначение и область применения

Корпус встраиваемый 3 ряда 36 модулей используется для организации внутренних распределительных щитов в жилых и коммерческих помещениях. Его применяют для защиты и управления групповой нагрузкой: освещением, розетками, бытовой техникой, системами отопления и кондиционирования. Благодаря скрытому монтажу, он сохраняет эстетичный вид интерьера, не занимает лишнее пространство.

Технические характеристики

• Количество модулей: 36 (по 18 мм каждый)
• Количество рядов: 3
• Номинальный ток: 63 А - максимальный допустимый ток вводного автомата
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Ударостойкость: IK07 - устойчив к механическим воздействиям силой до 1 Дж (например, случайный удар инструментом)
• Глубина монтажа: 75 мм - требует соответствующего углубления в стене
• Материал корпуса: пластик (негорючий, самозатухающий)
• Цвет: белый
• Диапазон рабочих температур: от -5 C до +60 C - подходит для большинства помещений, но не для холодных необогреваемых зон
• Количество вводов: 5 - для подключения внешних кабелей
• Количество клемм: 2 - для подключения основного вводного провода (фаза/нуль)
• DIN-рейка: есть, три штуки, стандартные, для монтажа модульных устройств
• Дверца: прозрачная, с возможностью установки слева или справа
• Тип крышки: закрытого типа, с пазом для удобного открывания

Совместимость и монтаж

Корпус встраиваемый 3 ряда 36 модулей полностью совместим с модульным оборудованием Systeme Electric и DEKraft. Все устройства с шириной 18 мм (автоматы, УЗО, реле) легко фиксируются на трёх DIN-рейках внутри корпуса. Монтаж осуществляется методом скрытой установки: требуется подготовить нишу в стене глубиной не менее 75 мм. Кабели подводятся через 5 вводных отверстий, которые можно рассверливать под нужный диаметр. Для герметизации рекомендуется использовать резиновые вводы. Дверца крепится на петлях и может быть переустановлена с левой на правую сторону без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для распределительных щитов в условиях сухих и нормальных помещений. Степень защиты IP40 предотвращает попадание крупных твёрдых частиц, но не защищает от влаги - применение в ванных, банях, на улице запрещено. Ударостойкость IK07 гарантирует устойчивость к случайным повреждениям при обслуживании. Корпус изготовлен из самозатухающего пластика, что снижает риск распространения пламени.

Преимущества

• Высокая плотность компоновки: 36 модулей в одном корпусе - оптимально для комплексной защиты дома
• Прозрачная дверца позволяет контролировать состояние автоматов без вскрытия
• Гибкая установка дверцы: можно выбрать сторону открывания под удобство доступа
• Чётко очерченные места для ввода кабелей - упрощают организацию проводки
• Полная совместимость с популярными сериями DEKraft и Systeme Electric - не требует адаптеров
• Низкий профиль (75 мм) - подходит даже для тонких перегородок

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванна, бассейн, уличные щиты) - IP40 не обеспечивает защиту от воды
• Работает только в диапазоне от -5 C до +60 C - не подходит для неотапливаемых гаражей зимой
• Нельзя использовать для токов выше 63 А - вводной автомат должен быть выбран в соответствии с этим значением
• Отсутствуют встроенные заземляющие шины - необходимо дополнительно монтировать шину PE
• Крышка с пазом не предусматривает возможность замка - не подходит для мест с ограниченным доступом

Примеры использования

• Электрощит в квартире: 10 автоматов на розетки, 6 на освещение, 2 УЗО, 1 вводной, 1 терморегулятор, остальные - резерв
• Общий щит в частном доме: управление светом, насосом, теплым полом, кондиционером и резервными цепями
• Подъездный щит в многоквартирном доме: распределение энергии между несколькими этажами

Практические советы

• Перед монтажом проверьте глубину ниши - минимум 75 мм, иначе корпус не войдёт
• Используйте кабельные вводы подходящего диаметра - они предотвратят проседание проводов и обеспечивают безопасность
• Настройте положение дверцы заранее - после сборки её сложно поменять без демонтажа
• Добавьте отдельную шину PE и N - корпус не содержит встроенного заземления
• Не перегружайте рейки: суммарная мощность всех автоматов должна быть ниже 63 А
• При использовании с DEKraft - все крепления и зажимы совпадают, никаких адаптеров не потребуется
