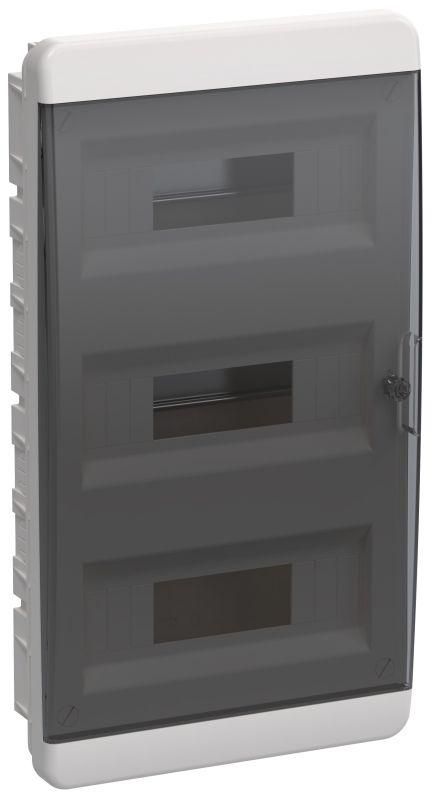

Корпус пластиковый встраиваемый на 36 модулей ЩРВ-П-36 IP41 черная прозрачная дверь TEKFOR | TF5-KP12-V-36-41-K01-K03 IEK

Корпус пластиковый встраиваемый ЩРВ-П-36 IP41 черный прозрачный дверь от IEK (ИЭК) - это готовое решение для компактной скрытой установки распределительного щита с 36 модулями DIN. Артикул tf5-kp12-v-36-41-k01-k03 подходит для монтажа в стену в жилых, офисных и технических помещениях.

Назначение и область применения

Корпус предназначен для сборки распределительных щитов с модульным оборудованием: автоматическими выключателями, УЗО, реле, счетчиками и другими устройствами на DIN-рейке. Подходит для внутренней установки в стены - идеален там, где важна эстетика и экономия места. Применяется в квартирах, частных домах, офисах, подъездах и других объектах с нормальными условиями эксплуатации.

Технические характеристики

• Степень защиты: IP41 - защищает от твердых предметов больше 1 мм и вертикально падающих капель воды
• Количество модулей DIN: 36 - позволяет разместить до 36 стандартных модулей шириной 17,5 мм каждый
• Глубина монтажа: 64 мм - требует соответствующего углубления в стене
• Материал корпуса: ABS-пластик и поликарбонат - устойчив к механическим воздействиям и перепадам температур
• Количество рядов: 3 - три горизонтальных уровня для удобной компоновки оборудования
• Способ монтажа: скрытая установка - монтируется в нишу стены, фланец запирается в штукатурке
• Дверца: прозрачная, закрытого типа - обеспечивает видимость состояния аппаратов без вскрытия
• Наличие замка: да - предотвращает несанкционированный доступ
• Цвет корпуса: белый - совмещается с большинством интерьеров

Совместимость и монтаж

Корпус оснащен встроенной DIN-рейкой - все стандартные модули крепятся напрямую без дополнительных кронштейнов. Для монтажа требуется подготовить нишу в стене глубиной не менее 64 мм. Корпус фиксируется раствором или клеем через боковые фланцы. Прозрачная дверца открывается на петлях, не требует демонтажа для проверки или обслуживания. Убедитесь, что толщина стены достаточна для скрытой установки - минимальная толщина стены должна превышать 80–90 мм с учетом отделочных слоев.

Безопасность и стандарты

Корпус изготовлен из самозатухающего пластика, соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Степень защиты IP41 допускает использование в сухих и слегка влажных зонах (например, в коридорах, холлах, кабинетах), но не подходит для ванных комнат, кухонь или помещений с высокой влажностью. Соответствует ГОСТ Р 50030.2 и IEC 61439-2 для распределительных щитов.

Преимущества

• Прозрачная дверца позволяет контролировать состояние автоматов без открытия щита - снижает риск случайного контакта с токоведущими частями
• Удобная трехрядная компоновка упрощает планирование схемы и уменьшает переплетение проводов
• Надежный замок исключает доступ посторонних лиц - важно для многоквартирных домов и общественных зданий
• Высокая прочность материала (ABS + поликарбонат) гарантирует долгий срок службы даже при частом использовании
• Белый цвет корпуса легко сочетается с любым дизайном интерьера

Ограничения применения

• Не применяется во влажных и сырых помещениях (ванная, баня, подвалы с постоянной сыростью) - степень защиты IP41 недостаточна
• Не рекомендован для наружной установки - не имеет герметичной защиты от атмосферных осадков
• Не подходит для установки в местах с возможностью ударов или механического повреждения - материал пластиковый, хотя и прочный
• Требуется точная подготовка ниши: малейший перекос или недостаточная глубина затруднят монтаж и могут деформировать корпус

Примеры использования

• Главный распределительный щит в квартире с 36 модулями (автоматы, УЗО, реле напряжения)
• Щит управления освещением в офисном здании
• Распределительный щит на этаже многоквартирного дома
• Автономный щит для системы видеонаблюдения или сигнализации

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 5 мм больше, чем 64 мм, чтобы избежать давления на заднюю стенку корпуса
• При прокладке проводов используйте кабель-каналы или гофру - так проще обслуживать щит в будущем
• Не перегружайте рейку: суммарная мощность всех модулей должна соответствовать проектной нагрузке
• При необходимости замены дверцы - заказывайте оригинальные запчасти от IEK (артикул tf5-kp12-v-36-41-k01-k03)
• Для более надежной фиксации в бетонной стене используйте цементный раствор вместо гипса
