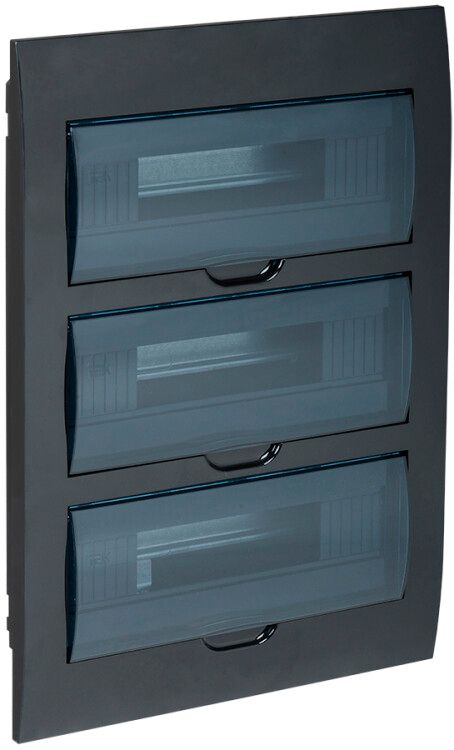

Корпус распределительный встраиваемый ЩРВ-П-36 KREPTA 3, 36 модулей, IP41 IEK (ИЭК) MKP12-V-36-41-K02

Корпус модульный встраиваемый пластиковый ЩРВ-П-36 черный IP41 от IEK предназначен для скрытой установки в стенах и используется как распределительный щиток для квартир и жилых помещений. Модель выполнена из прочного АБС-пластика, оснащена DIN-рейкой и прозрачной крышкой - обеспечивает надежную защиту автоматических выключателей и других модульных устройств. Артикул mkp12-v-36-41-k02 соответствует серии KREPTA.

Назначение и область применения

ЩРВ-П-36 черный IP41 - это встраиваемый корпус для сборки распределительных щитов в стенах. Подходит для установки в квартирах, частных домах, офисах и других объектах с ограниченным пространством. Используется для размещения автоматических выключателей, УЗО, реле напряжения и других модульных устройств на DIN-рейке. Применяется там, где важна эстетичная встроенная форма и минимизация внешних элементов.

Технические характеристики

• Количество модулей DIN: 36 (три ряда по 12 модулей каждый)
• Материал корпуса: АБС-пластик (огнестойкий, ударопрочный)
• Степень защиты: IP41 - защищен от твердых частиц крупнее 1 мм и капель воды, падающих вертикально
• Способ монтажа: скрытая установка в нишу стены
• Глубина монтажа: 65 мм - требует подготовки ниши такой же глубины
• Диапазон рабочих температур: от -20 C до +80 C - подходит для холодных и теплых регионов
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Тип крышки: закрытого типа, прозрачная - позволяет визуально контролировать состояние аппаратов без вскрытия
• Срок службы: 15 лет при соблюдении условий эксплуатации
• DIN-рейка: встроена, фиксируется внутри корпуса

Совместимость и монтаж

ЩРВ-П-36 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме IEC 60947). Для монтажа требуется подготовить в стене нишу глубиной не менее 65 мм. Корпус крепится с помощью шурупов или анкеров в бетон/кирпич. Провода можно заводить через любые четыре стороны корпуса - благодаря заранее продуманным выштамповкам. Это упрощает трассировку кабелей и снижает риск повреждения изоляции при проходе.

Дверца открывается вверх - удобно при установке в местах с низкими потолками или рядом с другими предметами. Перенавешивать её не нужно - конструкция универсальна.

Безопасность и стандарты

Материал корпуса - АБС-пластик - соответствует требованиям к самозатуханию (UL94 V-0). Наличие прозрачной крышки исключает случайный доступ к токоведущим частям при закрытом положении. Соответствует ГОСТ Р 50030.2 и IEC 61439-2 для распределительных щитов низкого напряжения. Климатическое исполнение УХЛ3 подтверждает соответствие условиям эксплуатации в регионах с суровым климатом.

Преимущества

• Прозрачная дверца - позволяет проверять состояние оборудования без вскрытия
• Выштамповки на всех сторонах - гибкая организация ввода кабелей, не требуются дополнительные отверстия
• Встроенные DIN-рейка и крепления - всё готово к сборке, не нужны доп. детали
• Низкая глубина (65 мм) - подходит для тонких стен и старых зданий
• Чёрный цвет - маскирует следы эксплуатации и хорошо сочетается с современным интерьером

Ограничения применения

ЩРВ-П-36 не предназначен для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, снега или прямого попадания воды. Не рекомендуется использовать в помещениях с высокой влажностью (например, ванные комнаты) без дополнительной герметизации. Также не подходит для установки в условиях постоянного контакта с химически активными веществами или агрессивными средами. Температурный предел +80 C исключает применение вблизи нагревательных приборов без теплоизоляции.

Примеры использования

• Главный распределительный щиток в однокомнатной квартире с 3–4 автоматами на освещение, розетки, кухню и кондиционер
• Щиток на этаже многоквартирного дома для группового учета потребления
• Распределительный щит в подъезде для управления лифтовым оборудованием и аварийным освещением
• Система автоматического управления в бытовом гараже или кладовой

Практические советы

• Перед монтажом обязательно сверьте глубину ниши - корпус не должен выступать за уровень стены
• При подключении кабелей используйте кабельные вводы или термоусадочные трубки - даже при IP41 важно избежать попадания пыли внутрь
• Не перегружайте корпус более чем 36 модулями - это нарушит вентиляцию и увеличит риск перегрева
• При использовании в холодном помещении (ниже -10 C) перед первым включением дайте корпусу адаптироваться к температуре - АБС-пластик становится хрупким при резком охлаждении
• ЩРВ-П-36 от IEK (артикул mkp12-v-36-41-k02) уже содержит все крепежи - не покупайте лишние болты или гайки
