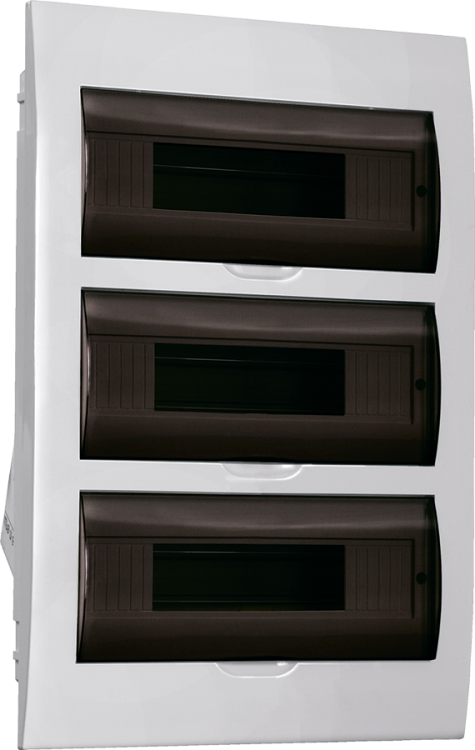

Щит распределительный встраиваемый ЩРВ-П-36 KREPTA 3 36 мод. IP41 IEK (ИЭК) MKP12-V-36-40-05

Корпус встраиваемый ЩРВ-П-36 пластиковый белый IP41 скрытый монтаж прозрачная дверь от IEK - надёжный щит для внутренней установки в стену, предназначенный для сборки распределительных устройств на 36 модулей. Подходит для монтажа автоматов, УЗО, дифавтоматов и других модульных элементов в жилых и общественных зонах. Артикул mkp12-v-36-40-05 соответствует сериям KREPTA.

Назначение и область применения

ЩРВ-П-36 используется для организации распределительных щитов в помещениях с нормальными условиями эксплуатации. Внутрь устанавливаются модульные устройства: автоматические выключатели, УЗО, дифференциальные автоматы, таймеры, реле времени и другие элементы управления освещением и электрооборудованием. Применяется в квартирах, офисах, школах, административных зданиях - там, где требуется скрытая установка и доступ к коммуникациям через закрытую дверцу.

Технические характеристики

• Номинальное напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока.
• Номинальный ток: 63 А - максимальный допустимый ток прохождения через корпус, не влияет на нагрузку модульных устройств внутри.
• Количество модулей: 36 - позволяет разместить до 36 стандартных модулей шириной 17,5 мм каждый.
• Количество рядов: 3 - вертикальное расположение модулей, обеспечивает равномерное распределение тепла и удобство обслуживания.
• Материал корпуса: ударопрочный и самозатухающий АБС-пластик - устойчив к механическим повреждениям и не поддерживает горение.
• Степень защиты: IP41 - защищает от предметов более 1 мм и капель воды, падающих вертикально; не предназначен для влажных помещений или мойки.
• Глубина монтажа: 56 мм - требует подготовленной ниши в стене такой же глубины.
• Диапазон рабочих температур: от -20 до +80 C - работает в большинстве интерьерных условий, включая холодные чердачные и подваловые помещения.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и правильном монтаже.
• Климатическое исполнение: УХЛ3 - умеренно холодный климат с возможностью повышенной влажности, но без воздействия агрессивных сред.
• DIN-рейка: есть - стандартная рейка 35 мм, уже установленная и закреплённая внутри корпуса.
• Наличие двери: да - прозрачная, открывается на петлях, позволяет контролировать состояние аппаратов без вскрытия.
• Комплектность: некомплектный - дверь, DIN-рейка, крепёж и маркировочные ленты входят, остальное (устройства, провода, шины) - отдельно.

Совместимость и монтаж

Корпус ЩРВ-П-36 совместим со всеми типичными модульными устройствами, соответствующими стандарту EN 60947-2 / ГОСТ Р 50030.2. Для монтажа необходима подготовленная ниша в стене глубиной минимум 56 мм. Корпус фиксируется с помощью четырёх встроенных отверстий под дюбеля или анкеры. Предварительно выштампованные входы позволяют заводить кабели сверху, снизу, слева и справа - без дополнительного сверления. Крепление нулевой шины осуществляется на специально предусмотренной металлической планке. Все винты универсальные - подходят под стандартные инструменты.

Безопасность и стандарты

Произведено согласно ТУ 27.90.33-003-83135016-2017. Материал корпуса - самозатухающий АБС-пластик, что снижает риск распространения пламени. Соответствие степени защиты IP41 исключает попадание крупных частиц и вертикально падающей жидкости, однако не обеспечивает герметичность. Не рекомендуется использовать в местах с постоянным контактом с водой, высокой запылённостью или химически активной средой.

Преимущества

• Прозрачная дверца - позволяет визуально проверять положение переключателей и наличие аварийных сигналов без открытия щита.
• Выштампованные вводы - экономят время на монтаже, не требуют доработки корпуса.
• Фиксированная DIN-рейка - не нуждается в самостоятельной установке, снижает риск ошибок.
• Планка для нулевой шины - упрощает организацию нулевых проводников, исключает хаотичное подключение.
• Маркировочная лента в комплекте - позволяет легко подписывать цепи, что важно для безопасности и дальнейшей диагностики.
• Ударопрочный материал - выдерживает случайные внешние воздействия во время ремонта или эксплуатации.

Ограничения применения

• Не применяется в условиях с частым брызгами воды, паром или мытьём - степень защиты IP41 недостаточна для влажных помещений (ванная, баня, кухня с открытой зоной).
• Не подходит для наружной установки - даже при наличии дверцы корпус не имеет достаточной герметизации.
• Не предназначен для работы при температурах ниже -20 C или выше +80 C - возможна деформация пластика или потеря изоляционных свойств.
• Не содержит встроенного заземления - необходимо самостоятельно подвести PE-проводник к контактной площадке.
• Комплект является некомплектным - все модульные устройства, провода, шины, клеммы и заземляющие перемычки должны быть приобретены отдельно.

Примеры использования

• Распределительный щит в квартире - управление светом, розетками, кондиционером и кухонной техникой.
• Общий этажный щит в многоквартирном доме - распределение энергии между несколькими единицами.
• Офисное помещение - организация питания компьютеров, принтеров, систем видеонаблюдения.
• Школа или детский сад - контроль освещения и розеточных групп с использованием таймеров и датчиков движения.

Практические советы

• Перед монтажом обязательно проверьте глубину ниши - она должна быть не менее 56 мм, иначе корпус будет торчать из стены.
• Используйте уровень при установке - особенно важен вертикальный монтаж для эстетики и удобства обслуживания.
• Подбирайте нулевые и заземляющие шины по количеству выходящих проводов - лучше взять чуть больше, чем меньше.
• Маркировку делайте сразу после монтажа - используйте ленту из комплекта, чтобы потом не путаться в цепях.
• Не затягивайте винты слишком сильно - АБС-пластик чувствителен к перегрузкам, можно треснуть резьбу.
• Проверяйте соответствие модульных устройств заявленному числу 36 - некоторые модели имеют увеличенную ширину (например, двухполюсные УЗО занимают два места).
