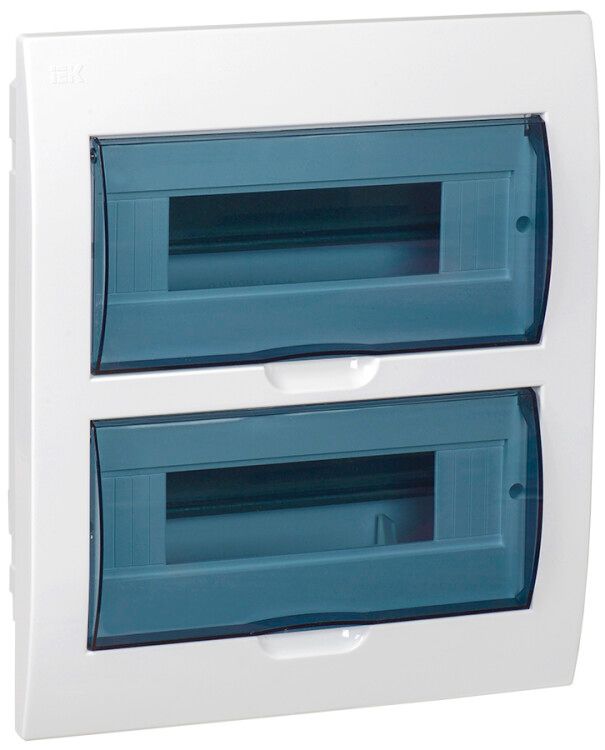

Корпус встраиваемый ЩРВ-П-24 Krepta 3 IP41 пластик. бел. IEK MKP12-V-24-40-10

Корпус встраиваемый ЩРВ-П-24 пластиковый белый IP41 скрытый монтаж от бренда IEK (арт. MKP12-V-24-40-10) предназначен для компактной сборки распределительных щитов внутри стены. Подходит для бытовых и промышленных объектов с нагрузкой до 63 А и напряжением до 380 В.

Назначение и область применения

ЩРВ-П-24 используется как скрытый корпус для установки автоматических выключателей, УЗО, контакторов и других модульных устройств. Применяется в жилых домах, офисах, административных зданиях и на производствах там, где требуется эстетичный внешний вид и безопасная организация электрощита внутри стены. Корпус рассчитан на работу в помещениях с нормальным уровнем влажности и температурными колебаниями.

Технические характеристики

• Количество модулей: 24 (стандартная ширина 18 мм на модуль)
• Наличие DIN-рейки: да, установленная металлическая рейка для фиксации модулей
• Степень защиты: IP41 - защита от предметов более 1 мм и капель воды, падающих вертикально
• Глубина монтажа: 56 мм - требует соответствующего углубления в стене
• Материал корпуса: АБС-пластик - прочный, ударостойкий, самозагасающий
• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Количество вводов: 5 (2 отверстия Ø25 мм и 3 отверстия Ø32 мм - сверху и снизу)
• Тип крышки: закрытого типа, плотно прилегает к корпусу
• Дверца: пластиковая, не проводит ток
• Количество рядов: 2 - обеспечивает равномерную нагрузку на рейку
• Цвет: белый
• Климатическое исполнение: УХЛ3 - работает при температуре от –20C до +80C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

ЩРВ-П-24 совместим со всеми стандартными модульными устройствами шириной 18 мм (например, автоматы ABB, Schneider Electric, IEK, Hager). Для монтажа необходимо подготовить нишу в стене глубиной не менее 56 мм. Крепится к стене через предварительно просверленные отверстия в задней части корпуса. Отдельно следует отметить: корпус некомплектный - DIN-рейка есть, но крепеж, болты, уплотнители и другие элементы должны быть приобретены дополнительно.

Безопасность и стандарты

Корпус выполнен из самозагасающего АБС-пластика, который не поддерживает горение и служит дополнительной диэлектрической преградой между токоведущими частями и конструкцией стены. Соответствует требованиям ТУ 27.90.33-003-83135016-2017. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-226/19). Защита IP41 исключает доступ крупных сторонних предметов и воздействие вертикальных капель воды - подходящий уровень для помещений с невысокой влажностью.

Преимущества

• Высокая механическая прочность корпуса благодаря АБС-пластиковому материалу
• Фиксация модулей на DIN-рейке снижает риск перекоса и плохого контакта
• Пятикратный ввод кабеля (Ø25 и Ø32 мм) позволяет гибко планировать маршруты входящих и выходящих линий
• Закрытая крышка обеспечивает герметичность и долговечность внутреннего оборудования
• Белый цвет легко сочетается с интерьером и маскирует следы старения
• Подходит для рекомендованного проектного ассортимента - идеально согласуется с системами проектирования IEK

Ограничения применения

• Не предназначена для открытого монтажа - только скрытая установка в стену
• Защита IP41 недостаточна для сырых помещений (ванная, баня, подвал без теплоизоляции); для таких мест нужна степень IP54 и выше
• Не допускается использование вне диапазона температур (-20…+80 C): при минусовых температурах ниже –20 C возможна хрупкость пластика
• Корпус не содержит крепежа - все болты, гайки, уплотнители и переходники надо заказывать отдельно
• Не подходит для установки мощных аппаратов с тепловыделением > 1–1,5 кВт без принудительной вентиляции

Примеры использования

• Главный распределительный щит квартиры или дома с 24 модулями (автоматы, УЗО, счетчик)
• Щит управления освещением в офисном здании
• Распределительный пункт на производстве для группового управления станками и конвейерами
• Шкафы автоматизации в системах HVAC с контролируемым микроклиматом

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть больше 56 мм с запасом на раствор и изоляцию
• Обязательно используйте термоусадочные трубки или муфты при пропуске кабелей через отверстия Ø25–32 мм - это повысит защиту от влаги и механических повреждений
• Выбирайте крепеж с антикоррозийным покрытием (нержавеющая сталь или оцинковка) - даже в сухих условиях металл может окисляться
• Не забудьте предусмотреть свободное пространство вокруг корпуса для последующего обслуживания - особенно важно при наличии нескольких УЗО
• ЩРВ-П-24 можно использовать в составе серий KREPTA - он полностью совместим с другими продуктами этой линейки IEK
