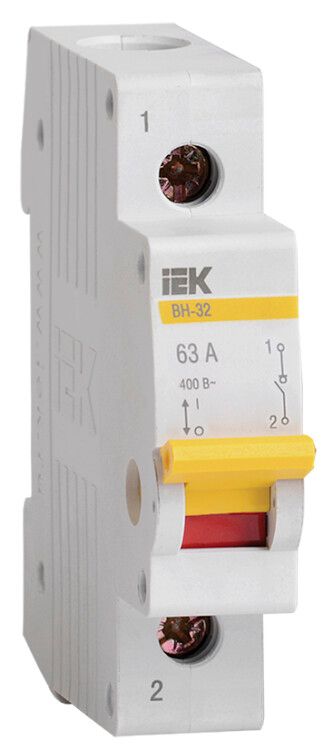

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 63А | MNV10-1-063 IEK

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 63А от IEK - устройство для безопасного включения, отключения и разъединения цепей переменного тока в распределительных щитах. Артикул mnv10-1-063 предназначен для установки на DIN-рейку и подходит для частых операций управления нагрузкой в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 63А используется для ручного включения и отключения электрических цепей при номинальном токе до 63 А. Он обеспечивает разъединение цепи для обслуживания и ремонта, выполняя роль разъединителя. Подходит для работы в распределительных щитах, на входе оборудования, в системах автоматизации, на станках, насосах, вентиляторах и других устройствах с постоянной или периодической нагрузкой. Не предназначен для защиты от короткого замыкания - для этого требуется автоматический выключатель.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 1
• Номинальное напряжение: 400 В AC
• Тип тока: переменный (AC)
• Способ монтажа: на DIN-рейку (1 модуль)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Максимальное сечение кабеля: 35 мм2
• Исполнение рукоятки: тумблер - удобный для ручного переключения
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +50 C
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)
• Количество НО контактов: 1
• Цвет: серый

Совместимость и монтаж

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 63А совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется путём защёлкивания на рейку - механизм имеет двойную фиксацию, что исключает случайное выпадение. Клеммы рассчитаны на провода сечением до 35 мм2 - медные одножильные или многожильные, предварительно обжатые наконечниками. Для надёжного соединения рекомендуется использовать момент затяжки 1,5–2,0 Нм. Обратите внимание: устройство не имеет встроенной защиты от перегрузки или КЗ - его необходимо применять в паре с автоматическим выключателем.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту МЭК 60947.3-2008, которые регламентируют безопасность и надёжность аппаратов управления. IP20 обеспечивает базовую защиту от прикосновений, но не защищает от внешних воздействий - поэтому устройство устанавливается только внутри закрытых щитов. Применение вне помещений или во влажных средах запрещено.

Преимущества

• Увеличенная ширина рукоятки - повышает комфорт и безопасность при переключении, особенно в перчатках
• Насечки на контактных зажимах - снижают нагрев и усиливают механическую прочность соединения
• Двойная фиксация на DIN-рейке - гарантирует устойчивость даже при вибрациях
• Широкий температурный диапазон (–40…+50 C) - позволяет использовать в холодных и жарких помещениях
• Серый цвет корпуса - легко сочетается с другими элементами серии KARAT

Ограничения применения

• Не предназначена для защиты от коротких замыканий - обязательно использование с автоматическим выключателем
• IP20 - нельзя устанавливать в открытых местах, на улице, в сырых или пыльных помещениях
• Не поддерживает дистанционное управление - только ручное переключение
• Не имеет сигнализирующих контактов - невозможно подключить индикацию состояния
• Подходит только для переменного тока - не применяется в цепях постоянного тока

Примеры использования

• Главный рубильник перед группой станков в цехе
• Разъединитель на входе в щит освещения торгового зала
• Управление питанием вентиляторов в HVAC-системах
• Отключение питания насосов для профилактики и ремонта
• Разрыв цепи перед работами на оборудовании согласно правилам безопасности

Практические советы

• Выбирайте этот выключатель только как разъединитель - всегда дополняйте его автоматом с нужной характеристикой (B/C/D) для защиты от КЗ
• При подключении кабелей сечением 25–35 мм2 используйте наконечники - так надёжнее и легче затянуть клеммы
• Проверьте соответствие ширины щита: один модуль занимает 17,5 мм - учтите это при компоновке
• При работе в условиях низких температур (ниже –20 C) проверяйте плавность хода рукоятки - возможна повышенная жесткость
• Для быстрой идентификации можно пометить рукоятку биркой - устройство не имеет индикации состояния
