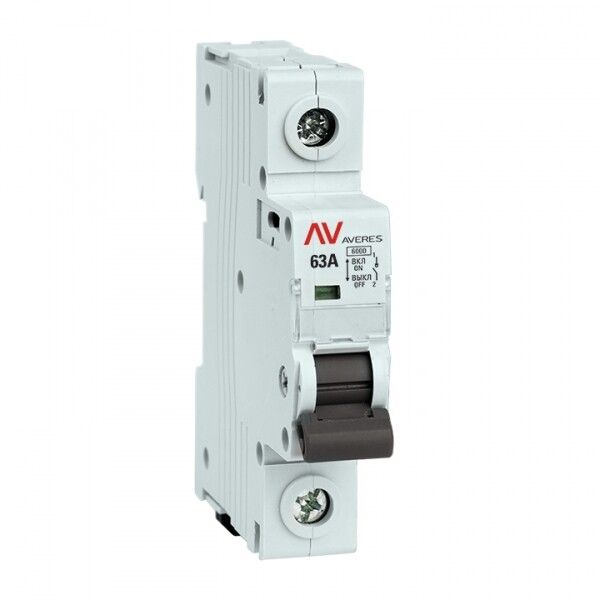

Выключатель нагрузки AVN 1P 63A AVERES | avn-1-63-av EKF

Выключатель нагрузки 1 полюс 63 ампер AVN от бренда EKF (артикул avn-1-63-av) предназначен для безопасного ручного включения и отключения электрических цепей с активной и индуктивной нагрузкой. Устройство устанавливается на DIN-рейку и подходит для систем управления оборудованием, где требуется надежная коммутация без автоматической защиты.

Назначение и область применения

Выключатель нагрузки AVN используется для ручного отключения и включения электрических цепей переменного тока. Он не обеспечивает защиту от коротких замыканий - эту функцию выполняют автоматы или предохранители. Подходит для управления: освещением, нагревательными элементами, насосами, вентиляторами, маломощными двигателями, которые уже защищены другим устройством.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальное напряжение: 230 В - рассчитан на работу в сетях с напряжением до 230 В переменного тока.
• Отключающая способность при КЗ: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А, но не является защитным аппаратом.
• Степень защиты: IP20 - защищен от прикосновения к токоведущим частям пальцами, но не защищен от пыли и воды. Применяется только внутри щитов.
• Количество полюсов: 1 - управляет одной фазой сети.
• Способ монтажа: на DIN-рейку шириной 35 мм.
• Модульная ширина: 1 модуль - занимает минимальное место в распределительном щите.
• Глубина монтажа: 50 мм - требует достаточного внутреннего объема щита.
• Макс. мощность лампы: 230 Вт - допустимая нагрузка для ламп накаливания (не для светодиодных или энергосберегающих).
• Тип контактов: один нормально открытый (НО) контакт, переключающие контакты отсутствуют - работает как простой однополюсный рубильник.
• Рукоятка: стационарная - не имеет фиксатора положения “ON/OFF”, перемещается вручную.

Совместимость и монтаж

Выключатель нагрузки AVN совместим со всеми стандартными DIN-рейками типа TS35. Монтируется легко: зажимается на рейке до характерного щелчка. Для подключения используются винтовые клеммы - рекомендуется использовать жилы сечением до 16 мм2. Обязательно соблюдать порядок: питание подводится к верхним клеммам, нагрузка - к нижним. После установки проверьте плотность затяжки контактов - слабый контакт вызывает перегрев.

Безопасность и стандарты

Выключатель AVN соответствует требованиям ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947-3:2008). Это гарантирует соответствие международным нормам безопасности и долговечности при регулярных операциях включения-отключения. Однако из-за степени защиты IP20 запрещено использование во влажных помещениях, на улице или в местах с высокой запыленностью.

Преимущества

• Простая и надежная механическая конструкция - мало подвержен отказам.
• Узкий форм-фактор (1 модуль) позволяет экономить место в щитах.
• Поддерживает высокий рабочий ток (63 А) - подходит для мощных нагрузок.
• Имеет четкую визуализацию состояния: положение рукоятки показывает “ON” или “OFF”.
• Произведён компанией EKF - известный российский производитель с контролируемым качеством сборки.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - обязательно используйте вместе с автоматическим выключателем.
• Не подходит для частых включений/выключений более 10–15 раз в час - риск износа контактов.
• Не работает с постоянным током (DC) - только переменный ток (AC).
• Нельзя применять в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно.
• Не поддерживает дистанционное управление - только ручное воздействие.

Примеры использования

• Отключение питания станка после окончания работы - перед обслуживанием.
• Ручное управление освещением в цеху, когда автоматический выключатель установлен выше по цепи.
• Коммутация тепловых завес, вентиляторов, компрессоров в промышленных щитах.
• Локальный выключатель для группы светильников в помещении с высокой нагрузкой.

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна простая ручная коммутация, а защиту обеспечивает другой аппарат (например, автомат).
• Проверяйте посадочный диаметр кабеля - он должен подходить под клеммы, указанные в документации (до 16 мм2).
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы контактов.
• При использовании с двигателем убедитесь, что пусковой ток не превышает 63 А - иначе возможен износ механизма.
• Обозначьте выключатель этикеткой - особенно если он расположен в щите с несколькими аналогичными устройствами.
