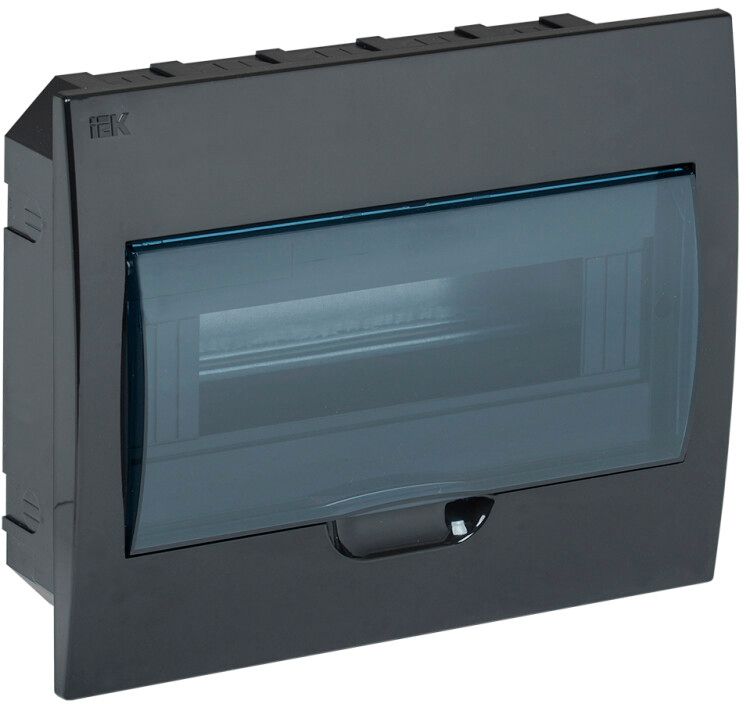

Корпус модульный ЩРВ-П KREPTA 3 12 модулей IP41 черный IEK (ИЭК) MKP12-V-12-41-K02

Корпус модульный встраиваемый пластиковый ЩРВ-П-12 черный IP41 от IEK - это компактный щиток для скрытой установки в стену, предназначенный для размещения 12 модулей DIN. Подходит для распределительных щитов в жилых помещениях, офисах и общественных зданиях. Артикул mkp12-v-12-41-k02 обеспечивает совместимость со стандартными компонентами серии KREPTA.

Назначение и область применения

ЩРВ-П-12 черный IP41 используется для внутренней установки в стены, где требуется компактное и защищённое решение для автоматических выключателей, УЗО, реле и других модульных устройств. Применяется в квартирах, частных домах, административных зданиях и объектах коммерческой недвижимости. Подходит для замены старых щитков при реконструкциях электросетей.

Технические характеристики

• Количество модулей DIN: 12 - позволяет разместить до 12 стандартных устройств шириной 17,5 мм каждый
• Материал корпуса: АБС-пластик - устойчив к ударным нагрузкам, не горит, сохраняет форму при нагреве
• Степень защиты: IP41 - предохраняет от твёрдых частиц крупнее 1 мм и капель воды, падающих вертикально
• Глубина монтажа: 56 мм - минимальная глубина штробы для скрытой установки
• Диапазон рабочих температур: от -20 до +80 C - работает в холодных и жарких условиях, включая неотапливаемые помещения
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: чёрный - маскирует следы загрязнений, соответствует современным интерьерам
• Тип крышки: закрытого типа с прозрачной дверью - позволяет контролировать состояние устройств без вскрытия
• Количество рядов: один - односторонняя компоновка, оптимальна для типовой квартирной сети

Совместимость и монтаж

ЩРВ-П-12 совместим со всеми стандартными DIN-рейками и модульными аппаратами (Автоматические выключатели, УЗО, реле напряжения и т.п.). Корпус оснащён встроенной DIN-рейкой - её не нужно докупать отдельно.

Монтаж осуществляется методом скрытой установки: корпус фиксируется в подготовленном углублении в стене с помощью раствора или монтажной пены. Для подвода проводов предусмотрены выштамповки на всех четырёх сторонах - можно выбрать наиболее удобный вход без сверления.

Дверца открывается вверх - это важно при установке в нишах с ограниченным свободным пространством рядом с потолком или другими элементами интерьера. Перенавешивать дверцу не требуется.

Безопасность и стандарты

Материал корпуса - АБС-пластик и поликарбонат - соответствует требованиям к самозатуханию (UL94 V-0). Это снижает риск распространения пламени при аварии. Степень защиты IP41 обеспечивает базовую защиту от внешних воздействий в помещениях с нормальным уровнем влажности. Соответствует ГОСТ Р 50030.2 и IEC 60670-1.

Преимущества

• Прозрачная дверца - позволяет визуально проверять положение контактов и наличие сигнализации без вскрытия
• Выштамповки на всех сторонах - гибкая организация ввода кабеля, минимизация лишнего бурения
• Встроенная DIN-рейка - исключает дополнительные расходы и время на покупку и установку рейки
• Низкая глубина (56 мм) - подходит даже для тонких стен и старых конструкций
• Комплектация - всё необходимое для сборки в коробке: крепеж, уплотнители, инструкция

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 не защищает от брызг сбоку или дождя
• Не рекомендован для помещений с постоянным попаданием воды - например, ванных комнат без герметичного оформления
• Не подходит для установки в местах с высокими механическими нагрузками - корпус пластиковый, не металлический
• Ограниченная вместимость - 12 модулей не хватит для сложных систем с большим количеством устройств

Примеры использования

• Главный распределительный щиток в квартире с автоматами на свет, розетки, кухню и кондиционер
• Щиток управления в офисном помещении для группового отключения оборудования
• Замена старого щитка при капитальном ремонте дома с переходом на современные автоматы
• Установка в подъездном этажном щите при модернизации системы учёта электроэнергии

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть не менее 56 мм, чтобы корпус полностью вошёл в стену
• Используйте уровень при установке - особенно важно при множественных щитках в одном ряду
• При подключении проводов используйте кабельные вводы с уплотнением - даже при IP41 это продлит срок службы
• Не затягивайте болты слишком сильно - АБС-пластик легко деформируется
• Для влажных зон (ванная, кухня) дополнительно устанавливайте герметичные вводы и избегайте прямого контакта с водой
