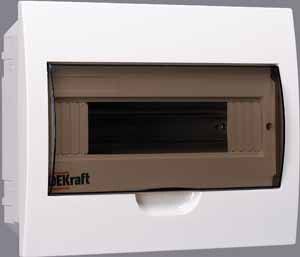

Корпус встраиваемый ЩРВ-П-12 22х28х9 12мод. IP41 пластик. DEKraft 31004DEK APC

Корпус встраиваемый ЩРВ-П-12 от DEKraft - это компактный распределительный щит с 12 модулями, предназначенный для скрытой установки в стену. Прозрачная дверца обеспечивает доступ к аппаратуре без вскрытия, а пластиковый корпус с IP41 защищает от случайного контакта и пыли. Артикул 31004dek соответствует сериям DEKraft и SE (Dekraft), идеально подходит для слаботочных и силовых решений в жилых и коммерческих объектах.

Назначение и область применения

ЩРВ-П-12 предназначен для монтажа модульной автоматической аппаратуры: УЗО, автоматических выключателей, реле, счетчиков и других устройств шириной 18 мм. Подходит для установки в стены квартир, офисов, производственных помещений и общественных зданиях. Используется там, где требуется компактное, безопасное и эстетичное решение для распределения электроэнергии без открытого щита.

Технические характеристики

• Количество модулей: 12 (стандарт 18 мм каждый)
• Номинальный ток: 100 А - допустимая нагрузка на вводной кабель
• Напряжение: 220 В - для однофазных сетей
• Степень защиты: IP41 - защита от твердых предметов >1 мм и капель воды, падающих вертикально
• Материал корпуса: самозатухающий ABS-пластик - устойчив к нагреву и механическим повреждениям
• Глубина монтажа: 56 мм - требует минимального углубления в стене
• Количество вводов: 10 (по 4 отверстия Ø25 мм и 1 отверстие Ø32 мм сверху и снизу)
• DIN-рейка: одна черная, стандартная, для крепления модулей
• Изолированные шины: есть N и PE - для подключения нулевых и защитных проводников
• Диапазон температур: от -25C до +60C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Цвет: белый корпус, прозрачная дверца
• Крышка: закрытого типа, с пазом для фиксации в открытом состоянии
• Норматив: ГОСТ Р 52796-2007

Совместимость и монтаж

ЩРВ-П-12 полностью совместим с модульными устройствами от DEKraft и Systeme Electric. Монтаж выполняется в подготовленное углубление в стене - глубина 56 мм достаточна для большинства перегородок. Для фиксации используйте штатные крепления, предусмотренные в задней части корпуса. Перед установкой проверьте соответствие диаметров вводных отверстий (Ø25 мм и Ø32 мм) внешним кабелям. Не рекомендуется использовать для монтажа в сырых местах (ванная, бассейн) - степень защиты IP41 не предполагает контакт с водой.

Безопасность и стандарты

Корпус изготовлен из самозатухающего материала, что снижает риск распространения пламени. Соответствует требованиям ГОСТ Р 52796-2007, обеспечивающим безопасность распределительных устройств. Прозрачная дверца позволяет визуально контролировать состояние аппаратуры без открытия, что минимизирует риск поражения током. Шины N и PE изолированы - исключают случайные замыкания.

Преимущества

• Эргономичный дизайн со скругленными формами - удобен для установки в ограниченном пространстве
• Прозрачная дверца - позволяет видеть индикацию и состояние автоматов без вскрытия
• Фиксация дверцы в открытом положении - упрощает обслуживание и диагностику
• Четко продуманные вводы - 10 отверстий позволяют организовать ввод/вывод кабелей без дополнительных переходников
• Встроенные шины N и PE - экономят время на сборке и повышают надежность заземления
• Высокая термостойкость ABS-пластика - сохраняет форму даже при длительной работе при высокой температуре

Ограничения применения

• Не подходит для наружной установки - IP41 не защищает от дождя, брызг и прямого попадания воды
• Не рассчитан на взрывоопасные среды - не имеет взрывозащиты
• Не используется в помещениях с постоянной повышенной влажностью (бани, парильни) - риск конденсата внутри
• Корпус некомплектный - не включает автоматы, УЗО, шины, клеммы; все оборудование необходимо докупать отдельно
• Ограниченная глубина (56 мм) - не подходит для крупных устройств с выступающими элементами (например, некоторые модели счетчиков)

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и бытовой техники
• Щит управления в офисе - для питания компьютеров, принтеров, серверов
• Подъездный щит в многоквартирном доме - для учета и распределения энергии между этажами
• Автономные системы - например, питание насосов, систем вентиляции в частных домах

Практические советы

• Перед монтажом проверьте, чтобы внутренние отверстия в стене точно соответствовали габаритам корпуса - 56 мм глубины недостаточно, если стена слишком плотная
• Используйте кабели сечением не более 16 мм2 для ввода - максимальный ток 100 А требует правильного подбора провода
• При использовании нескольких кабелей через одно отверстие - применяйте герметичные вводы, чтобы не нарушить IP41
• Для удобства обслуживания - располагайте часто используемые устройства (например, УЗО) в центральной части щита
• Артикул 31004dek - единственный номер для заказа этого конкретного корпуса; другие аналоги могут отличаться по форме или количеству вводов
