Корпус пластиковый OptiBox P-BVK-2-12-IP41 | 117945 КЭАЗ

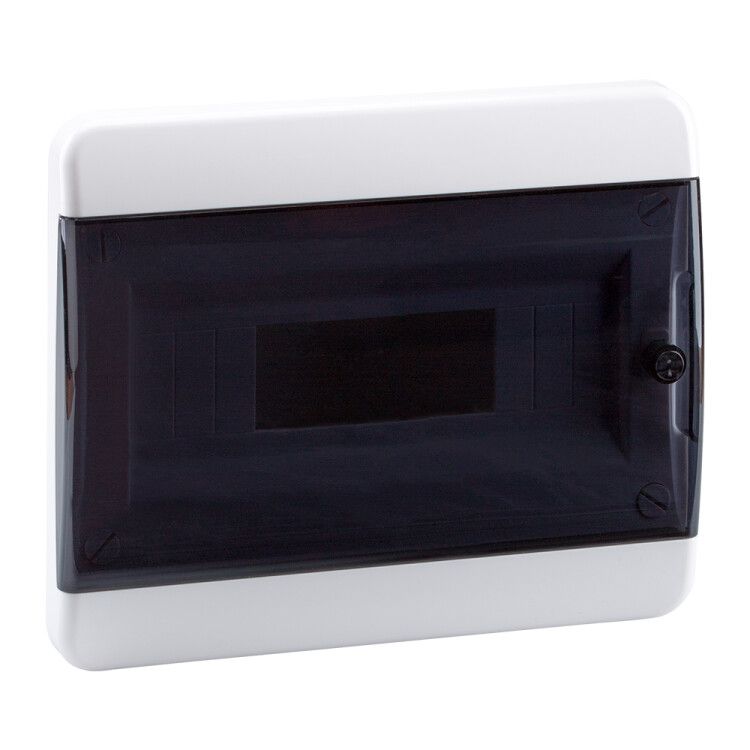

Корпус пластиковый встраиваемый OptiBox P-BVK-2-12-IP41 с прозрачной черной дверью от КЭАЗ - это готовый элемент для внутренней установки распределительного щита, рассчитанный на 12 модулей. Подходит для сборки щитов управления и учета электроэнергии в жилых и промышленных помещениях. Артикул 117945 соответствует серии OptiBox P, где каждая деталь продумана для надежной работы и удобного сервиса.

Назначение и область применения

Корпус OptiBox P-BVK-2-12-IP41 предназначен для монтажа внутри стен в местах, где требуется скрытая установка распределительного оборудования. Он используется для размещения автоматических выключателей, УЗО, счетчиков, реле и других модульных устройств. Подходит для квартир, офисов, производственных помещений и объектов коммунальной инфраструктуры. Благодаря IP41 обеспечивает базовую защиту от доступа пальцев и капель воды сверху - идеально для сухих и умеренно влажных интерьеров.

Технические характеристики

• Количество модулей: 12 (стандартный шаг 17,5 мм)
• Глубина монтажа: 64 мм - минимальная для скрытой установки в перегородках
• Степень защиты: IP41 - защита от предметов >1 мм и вертикальных капель воды
• Материал корпуса: глянцевый белый пластик (поликарбонат)
• Дверь: прозрачная черная, с возможностью просмотра состояния устройств
• Запор: защелка - быстрый доступ без инструментов
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C
• Наличие DIN-рейки: да, предварительно установленная
• Наличие монтажной панели: да, для фиксации проводов и кабелей
• Напряжение: 220 В - рекомендовано для однофазных сетей
• Количество рядов: один
• Цвет корпуса: белый; цвет двери: черный

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм, включая продукты серии OptiDin и OptiMer от КЭАЗ. Для монтажа необходимо подготовить нишу в стене глубиной не менее 68–70 мм - с учетом толщины отделочных материалов. DIN-рейка легко демонтируется и регулируется по глубине, что позволяет адаптировать корпус под толщину стены. Дверь можно поменять направление открывания - достаточно открутить два винта. Некомплектный тип означает, что в комплекте нет устройств - только сам корпус, рейка, панель и дверь.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Защита IP41 исключает случайный контакт с токоведущими частями и попадание влаги при нормальных условиях эксплуатации. Конструкция допускает установку пломбы и внешнего замка - для контроля доступа в щит. Цвет двери - черный, прозрачный - сохраняет видимость индикаторов и положения рычагов.

Преимущества

• Гладкая поверхность корпуса не цепляет пыль и легко моется
• Черная прозрачная дверь снижает блики и повышает контрастность индикаторов
• DIN-рейка с фиксацией на винтах - не выпадает даже при вибрации
• Регулируемая глубина рейки - позволяет использовать корпус в стенах разной толщины
• Поддерживается пломбировка - важно для энергонадзора и учета
• Совместимость с сериями OptiDin и OptiMer - единая экосистема от одного производителя

Ограничения применения

• Не подходит для наружной установки - IP41 недостаточен для воздействия дождя или пыли
• Не рассчитан на высокие температуры выше +40C - например, рядом с печами или нагревательными приборами
• Не применяется в взрывоопасных средах - отсутствует взрывозащита
• Не подходит для трехфазных систем с напряжением выше 400 В - максимальное указанное напряжение 220 В
• Пластиковая конструкция не выдерживает механические удары - не используйте в местах с риском повреждения

Примеры использования

• Распределительный щит в квартире: УЗО, автоматы освещения, розеток, счетчик электроэнергии
• Щит управления лифтом или насосной станцией в подвале
• Аварийный щит в коридоре многоквартирного дома
• Контрольный пункт на этаже с несколькими комнатами - для группового отключения

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 4 мм больше, чем 64 мм (глубина корпуса)
• При использовании счетчика OptiMer убедитесь, что он входит в 12 модулей - некоторые модели занимают 10–12 позиций
• Для лучшего теплоотвода не забивайте корпус полностью - оставьте хотя бы 1–2 свободных места
• При необходимости замены двери - открутите винты снизу, поверните ее на 180° и закрутите обратно
• Используйте маркировочные наклейки (можно заказать отдельно) - они ускорят диагностику и ремонт
• Не затягивайте винты слишком сильно - пластик треснет
