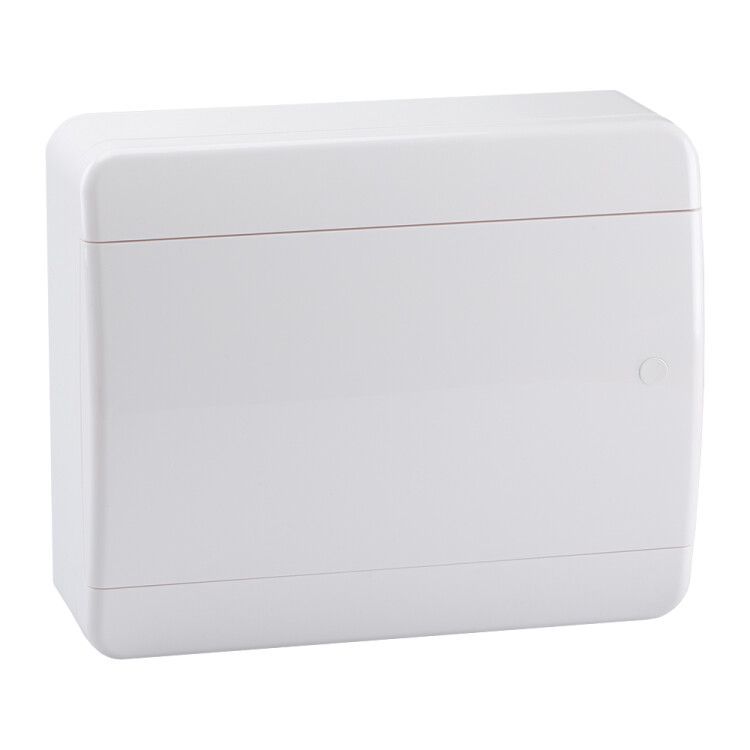

Корпус пластиковый OptiBox P-BNN-2-12-IP41 | 117924 КЭАЗ

Корпус пластиковый навесной OptiBox P-BNN-2-12-IP41 12 модулей непрозрачная дверь от КЭАЗ - это готовый распределительный щит для внутренней установки, рассчитанный на 12 модулей. Подходит для сборки бытовых и промышленных электрощитов с использованием автоматических выключателей, УЗО, счетчиков OptiMer и других устройств на DIN-рейку.

Назначение и область применения

Corpus OptiBox P-BNN-2-12-IP41 предназначен для безопасного размещения и защиты модульных электротехнических устройств: автоматов, УЗО, реле, счетчиков энергии, контакторов. Используется в жилых домах, офисах, производственных помещениях, подъездах, технических комнатах. Подходит для монтажа в местах с умеренной влажностью и температурным режимом, соответствующим климатическому исполнению УХЛ3.

Технические характеристики

• Количество модулей: 12 (один ряд)
• Глубина монтажа: 64 мм - обеспечивает достаточное пространство для стандартных модулей и проводки
• Материал корпуса: глянцевый белый пластик - устойчив к коррозии, легкий, легко моется
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Монтажная плата: есть - позволяет фиксировать устройства и провода внутри корпуса
• DIN-рейка: встроена - совместима со всеми стандартными модульными устройствами
• Тип крышки: закрытого типа с одной дверью - предотвращает случайный доступ к токоведущим частям
• Вид запора: защелка - надежное, но не требующее ключа закрывание; возможность установки внешнего замка
• Цвет: белый - сочетается с интерьером помещений, не выгорает при нормальном освещении
• Способ монтажа: открытая установка - крепится на стену с помощью дюбелей или саморезов
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и относительной влажности до 80%

Совместимость и монтаж

OptiBox P-BNN-2-12-IP41 совместим с любыми устройствами, установленными на стандартную DIN-рейку шириной 35 мм. Для удобства монтажа предусмотрены:

• Фиксированные DIN-рейки - можно менять положение, если требуется увеличить свободное пространство
• Регулируемые винты крепления - позволяют быстро затянуть корпус к стене без перекоса
• Возможность смены направления открывания двери - дверца снимается и переустанавливается на другую сторону

Не требует специальных инструментов. Комплектация не включает крепеж - необходимо приобрести дюбеля и саморезы отдельно.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для распределительных щитов. Степень защиты IP41 исключает попадание пальцев и твердых предметов внутрь, а также защиту от конденсата и вертикальных брызг. Наличие защелки и возможности установки пломбы/замка позволяет выполнить требования по контролю доступа в соответствии с ПУЭ. Материал корпуса - самозатухающий пластик, не поддерживающий горение.

Преимущества

• Изысканный дизайн: глянцевая белая поверхность хорошо смотрится в интерьере
• Высокая степень комплектации: в комплекте - монтажная плата, DIN-рейка, заглушки, маркировочные этикетки
• Удобство сервиса: дверь легко открывается, внутренние элементы доступны без демонтажа
• Поддержка пломбирования: позволяет использовать опломбированные замки для учетных щитов
• Совместимость с продуктами КЭАЗ: идеально сочетается с OptiDin и OptiMer для единых решений

Ограничения применения

• Не подходит для установки на улице - IP41 недостаточно для защиты от дождя, пыли и влаги вне помещения
• Не рекомендован для высоких температур выше +40C - риск деформации пластика
• Не предназначен для установки в условиях постоянного воздействия химически активных паров или агрессивных сред
• Некомплектный - отсутствуют крепеж, провода, автоматы, УЗО, шины PE/N - все это нужно докупать отдельно

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток, кухонной техники
• Щит управления в офисе - для питания компьютеров, принтеров, систем видеонаблюдения
• Технический этаж в многоквартирном доме - для учета потребления и распределения по подъездам
• Производственный участок - для управления маломощными станками, светильниками, вентиляцией

Практические советы

• Перед монтажом проверьте глубину корпуса (64 мм): убедитесь, что выбранные модули не выходят за его пределы
• Используйте шины PE и N - они входят в комплект, но часто забываются при сборке
• Для учетных щитов обязательно используйте пломбу - она устанавливается через отверстие в двери
• Если нужна более высокая защита (например, в ванной), выбирайте модели с IP54 и выше - этот корпус не подходит
• При заказе нескольких щитов - берите одинаковые серийные номера: так проще найти запчасти и двери в будущем
• Обязательно оставляйте запас места под провода - не перегружайте заднюю часть корпуса
