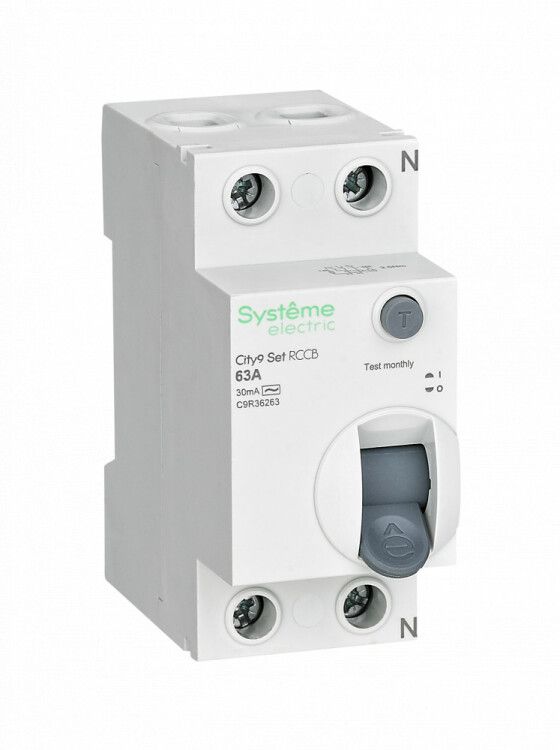

Выключатель дифференциального тока (УЗО) 2п 63А 30мА тип AC City9 Set 230В SE C9R36263 APC

Выключатель дифференциального тока (УЗО) 2 полюса 63А 30мА тип AC 230В от бренда Systeme Electric - это электромеханическое устройство защиты от поражения током, предназначенное для установки в бытовых и промышленных распределительных щитах. Артикул c9r36263 относится к серии City9 SET и обеспечивает надёжную защиту при утечках до 30 мА.

Назначение и область применения

УЗО защищает человека от поражения электрическим током при прямом или косвенном контакте с токоведущими частями. Отличается высокой чувствительностью - срабатывает при утечке 30 миллиампер, что соответствует требованиям безопасности для жилых помещений, офисов, мастерских и объектов с повышенной опасностью. Применяется в однофазных сетях 230 В, где требуется защита групп розеток, освещения, бытовой техники и оборудования.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартной сети переменного тока;
• Номинальный ток: 63 А - выдерживает нагрузку до 63 ампер без перегрева;
• Дифференциальный ток: 30 мА - порог срабатывания при утечке тока через землю;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в быту);
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до 6000 ампер;
• Количество полюсов: 2 - разрывает фазу и ноль одновременно;
• Частота: 50/60 Гц - совместим с сетями России и Европы;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышении напряжения;
• Импульсное напряжение: 4 кВ - устойчив к скачкам напряжения, таким как грозовые разряды;
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытого щита;
• Монтаж: DIN-рейка 35 мм - легко фиксируется на стандартной рейке;
• Количество модулей: 2 - занимает два стандартных модуля в щите;
• Глубина монтажа: 45 мм - важно учитывать при проектировании глубины шкафа.

Совместимость и монтаж

УЗО c9r36263 устанавливается на DIN-рейку шириной 35 мм. Подключение проводов допускается как сверху, так и снизу - удобно при компоновке щита. Клеммы имеют защитные крышки, предотвращающие случайное прикосновение. Для правильной работы необходимо соблюдать полярность: фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Устройство не требует внешнего питания - полностью электромеханическое, поэтому остаётся работоспособным даже при отсутствии напряжения в сети.

Безопасность и стандарты

УЗО соответствует международному стандарту IEC 61009-1 и российскому ГОСТ Р 51326.1. Сертифицирован для использования в системах TN-S и TN-C-S. Наличие кнопки «Тест» позволяет ежемесячно проверять исправность устройства - при нажатии создаётся искусственная утечка, и УЗО должно отключиться. Это обязательная процедура для подтверждения работоспособности.

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения в сети, работает даже при обрыве нуля;
• Высокая коммутационная способность (6 кА) - подходит для мест с возможными большими токами КЗ;
• Защитные клеммы - снижают риск травм при обслуживании;
• Кнопка теста - упрощает регулярную диагностику;
• Совместимость со всеми популярными щитами - благодаря стандартному формату DIN-рейки и двухмодульной конструкции.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - требует установки автоматического выключателя перед ним;
• Работает только с переменным током утечки (тип AC) - не подходит для цепей с постоянным током или импульсными утечками (например, от инверторов, ИБП, светодиодных драйверов);
• IP20 - нельзя использовать во влажных помещениях без дополнительной защиты (ванная, баня, улица);
• Не рекомендуется применять в качестве единственного средства защиты - лучше сочетать с дифавтоматом или последовательным автоматом.

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое стиральной машины или микроволновки;
• Щит в гараже - защита электроинструментов (дрели, болгарки) от утечек через износившуюся изоляцию;
• Освещение в подвале - исключает риск поражения при доступе к светильникам;
• Объекты с малой мощностью - кафе, офисы, небольшие мастерские - где используется оборудование до 14 кВт.

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы номинальный ток (63 А) был равен или выше тока автомата, установленного перед ним - иначе он будет перегружаться;
• При монтаже в щитке оставьте минимум 10–15 мм свободного места вокруг УЗО для теплоотвода;
• Не используйте этот аппарат там, где есть частые импульсы тока утечки - например, рядом с частотными преобразователями или LED-светильниками с плохим фильтром; вместо этого выбирайте тип A или B;
• Проверяйте работу кнопкой «Тест» хотя бы один раз в месяц - особенно после ремонта или переподключения;
• Посадочный диаметр кабеля - до 25 мм2 - убедитесь, что провода подходят по сечению к клеммам.
