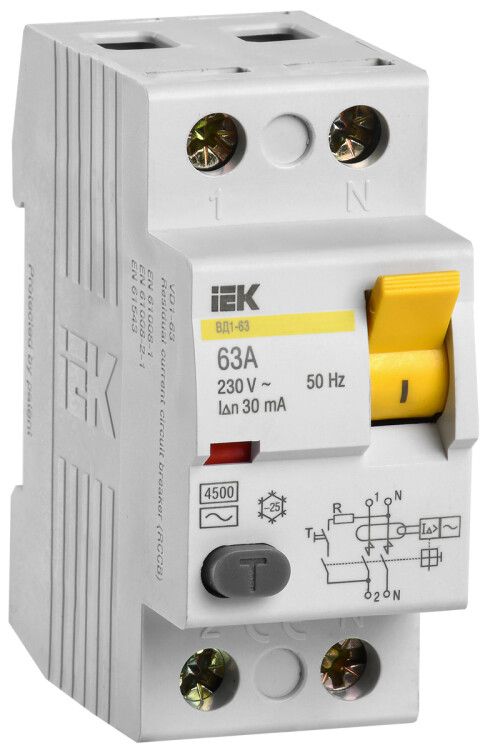

Выключатель дифференциального тока ВД1-63 KARAT 2п 63А 30мА AC IEK (ИЭК) MDV10-2-063-030

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 30 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током при утечках в бытовых и промышленных сетях. Устройство работает в паре с автоматическими выключателями и монтируется на DIN-рейку. Артикул mdv10-2-063-030 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 30 мА тип AC ВД1-63 защищает людей от поражения электрическим током при утечках через тело человека - например, при прикосновении к повреждённой изоляции провода или корпусу оборудования. Он реагирует только на переменный ток утечки (тип AC), поэтому подходит для большинства бытовых и промышленных устройств: стиральных машин, бойлеров, насосов, светильников, станков и конвейеров. УЗО не защищает от перегрузок и коротких замыканий - эти функции выполняются автоматическим выключателем, который устанавливается перед ним.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Номинальный ток: 63 А - выдерживает длительную нагрузку до этого значения
• Дифференциальный ток: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для жилых помещений
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Род тока: переменный (AC) - реагирует только на синусоидальную утечку, не на постоянную
• Частота: 50 Гц - оптимизирован для российских сетей
• Отключающая способность при КЗ: 3 кА - способен безопасно отключить цепь при коротком замыкании до этой мощности
• Устойчивость к импульсному току: 0.25 кА - выдерживает кратковременные скачки, например, от запуска двигателей
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Максимальное сечение кабеля: 35 мм2 - подходит для медных проводов до этого диаметра
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; требует установки внутри щита
• Глубина монтажа: 74 мм - необходимо обеспечить свободное пространство за щитом
• Конструктивный размер: 36 мм - ширина одного модуля
• Диапазон температур: от -25 до +40 C - допустимо использование в неотапливаемых помещениях, но не на улице
• Климатическое исполнение: УХЛ4 - предназначено для умеренного климата с возможностью повышенной влажности
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 30 мА тип AC ВД1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Защелка обеспечивает надёжное фиксирование в двух положениях - легко вставляется и не выпадает даже при вибрациях. Подключение кабелей осуществляется через зажимы с насечками, которые уменьшают нагрев и усиливают контакт. Максимальное сечение кабеля - 35 мм2, минимальное - рекомендуется не менее 1,5 мм2 для надёжного зажима. УЗО устанавливается после автомата защиты по току, но до группы потребителей. Для работы требуется подключение фазы и нуля - заземление не влияет на работу самого УЗО, но обязательно для системы безопасности.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 30 мА тип AC ВД1-63 соответствует ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствие нормам гарантирует точность срабатывания при утечке 30 мА и отказоустойчивость в условиях колебаний сети. Конструкция исключает самопроизвольное отключение и обеспечивает гарантированное отключение при возникновении опасного тока. Кнопка TEST позволяет ежемесячно проверять работоспособность устройства - её наличие является обязательным элементом безопасности.

Особенности конструкции

Главные контакты спроектированы так, чтобы нулевой провод замыкался первым и отключался последним - это предотвращает эффект “обрыва нуля” и сохраняет баланс фаз при работе с трёхфазными системами. Насечки на зажимах обеспечивают более плотный контакт, снижают риск нагрева и продлевают срок службы. Эргономичная кнопка Test расположена удобно для регулярной проверки. Корпус выполнен из самозатухающего пластика, устойчивого к воздействию высоких температур при аварии.

Преимущества

• Надёжное срабатывание при утечке 30 мА - соответствие требованиям ПУЭ для жилых и общественных объектов
• Увеличенная механическая прочность благодаря насечкам на зажимах
• Функциональная кнопка Test - возможность самостоятельной диагностики
• Защита от “обрыва нуля” - уникальная особенность для стабильности напряжения
• Быстрая установка на DIN-рейку с двойной фиксацией
• Совместимость с другими изделиями серии KARAT - можно формировать единую систему защиты

Ограничения применения

• Не применяется в сетях с постоянным током утечки - не реагирует на пульсирующий DC, только на AC
• Не защищает от перегрузок и коротких замыканий - требует обязательной установки автоматического выключателя
• Не предназначен для открытой установки - степень защиты IP20 требует герметичного щита
• Не рекомендуется использовать при температурах ниже -25 C - возможны сбои в работе механизма
• Не подходит для защиты цепей с высоким уровнем помех (например, частотные преобразователи) - может вызывать ложные срабатывания

Примеры использования

• Щитовая группа на кухне - защита розеток для плиты, микроволновки, холодильника
• Система водоснабжения - защита бойлера и насоса в подвале
• Производственные участки - питание станков, конвейеров, освещения
• Общественные здания - туалеты, душевые, лестничные клетки
• Автомобильные сервисы - розетки для зарядки и инструментов

Практические советы

• Выбирайте УЗО с номиналом 63 А только если нагрузка действительно достигает этого значения - для обычных квартир достаточно 25–40 А
• Проверяйте работу кнопкой Test хотя бы раз в месяц - особенно после грозы или ремонта
• При подключении следите, чтобы ноль не был перепутан с заземлением - это сделает УЗО бесполезным
• Учитывайте глубину монтажа (74 мм): если щит маленький, выбирайте модели с меньшей глубиной или расширьте место
• Не используйте УЗО без автомата - он не имеет встроенную защиту от перегрузки
• Для старых домов с плохой изоляцией - возможно, стоит выбрать УЗО с током утечки 100 мА, но тогда потеряете защиту человека - лучше разбивать сеть на несколько групп
