Бокс распределительный навесной ЩРН-П-9 PRIME IP41 9 модулей IEK MKP82-N-09-41-20

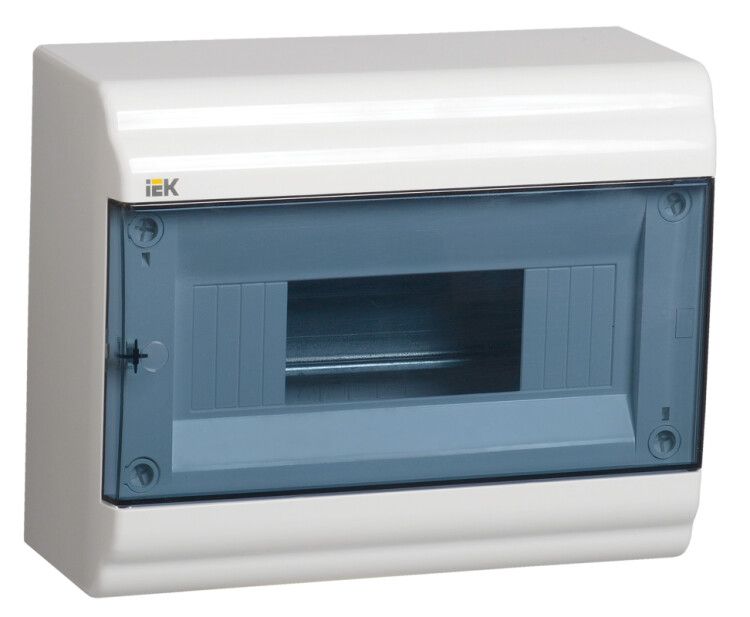

Бокс распределительный навесной ЩРН-П-9 пластиковый белый прозрачная дверь IP41 от IEK - это надёжный корпус для монтажа модульных аппаратов в осветительных и бытовых сетях. Артикул mkp82-n-09-41-20 соответствует серии PRIME и предназначен для открытой установки в помещениях с контролируемой средой.

Назначение и область применения

ЩРН-П-9 используется для размещения модульных устройств: автоматических выключателей, УЗО, дифавтоматов, таймеров и других приборов управления освещением. Подходит для жилых домов, офисов, административных зданий и объектов с небольшими распределительными щитами. Применяется в осветительных сетях на напряжение до 400 В. Корпус не предназначен для установки в условиях повышенной влажности, пыли или на улице.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 100 А
• Количество модулей DIN: 9 (один ряд)
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: термостойкий пластик
• Цвет: белый
• Климатическое исполнение: УХЛ3 - для работы при температурах от -20 до +85 C
• Срок службы: 25 лет
• Крышка: закрытого типа, с прозрачной дверцей
• Замок: есть, защелка с возможностью пломбирования
• DIN-рейка: встроена, регулируется по глубине
• Комплектность: некомплектный - требует самостоятельной комплектации внутренним оборудованием
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

ЩРН-П-9 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме DIN EN 60715). Монтаж осуществляется на стену с помощью крепёжных отверстий в задней стенке корпуса. Для фиксации рекомендуется использовать дюбели подходящего диаметра. Кабельный ввод выполняется через выламываемые отверстия - их можно удалить под нужный диаметр провода. Также возможно подключение кабель-канала (для навесного типа). Прозрачная дверца позволяет визуально контролировать состояние аппаратов без вскрытия корпуса. Дверцу можно перенавесить - слева или справа - для удобства обслуживания.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, соответствует требованиям безопасности по ГОСТ и ТУ. Степень защиты IP41 обеспечивает безопасную работу внутри помещений, где исключено попадание брызг или пыли. Наличие замка и возможности опломбирования соответствует требованиям энергонадзора. DIN-рейка имеет суппорт для шин N/PE - снижает риск случайного контакта с токоведущими частями.

Преимущества

• Прозрачная дверца - контроль состояния оборудования без открывания
• Регулируемая DIN-рейка - точная настройка положения по глубине
• Перенавеска дверцы - гибкая адаптация под расположение щита
• Выламываемые отверстия - универсальность для ввода кабелей разного диаметра
• Защелка с возможностью пломбирования - соответствие правилам учета электроэнергии
• Готовая конструкция - минимум времени на сборку

Ограничения применения

ЩРН-П-9 нельзя применять во влажных, пыльных или наружных условиях - степень защиты IP41 недостаточна для таких сред. Не предназначен для установки в цехах с высокой механической нагрузкой, агрессивными химическими веществами или температурами выше +85 C. Не используйте в местах, где возможны удары или воздействие вибраций - пластиковый корпус не рассчитан на такие условия. Не подходит для многорядных схем - только один ряд модулей (9 единиц).

Примеры использования

• Распределительный щит в квартире - управление светом, розетками, кухонным оборудованием
• Осветительный щит в офисном здании - групповое управление люминесцентными и светодиодными светильниками
• Подъездный щит в многоэтажном доме - распределение питания по этажам
• Аварийное освещение - установка таймеров и реле времени

Практические советы

• При выборе места установки учтите доступность для обслуживания - дверца должна открываться свободно (не менее 60 см перед щитом)
• Не забудьте выбрать кабель-вводы подходящего диаметра - выламывайте отверстия осторожно, чтобы не повредить корпус
• Для долговечности не допускайте перегрузки по току - максимальный ток 100 А не является пределом для всех устройств внутри; проверяйте номиналы установленных автоматов
• При использовании в холодных помещениях (ближе к -20 C) избегайте резких перепадов температур - это может вызвать конденсацию внутри корпуса
• ЩРН-П-9 от IEK (артикул mkp82-n-09-41-20) - часть серии PRIME, поэтому все компоненты этой серии взаимозаменяемы по форме и креплениям
