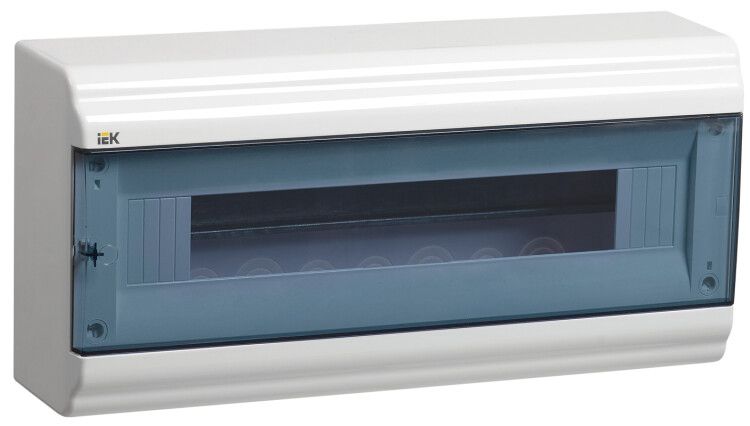

Корпус пластиковый навесной на 18 модулей ЩРН-П-18 IP41 (190х398х100мм) PRIME | MKP82-N-18-41-10 IEK

Бокс распределительный навесной ЩРН-П-18 пластиковый белый прозрачная дверь IP41 от IEK — это надёжный корпус для монтажа модульных аппаратов в осветительных и распределительных сетях. Артикул mkp82-n-18-41-1 обеспечивает удобную открытую установку, совместим с DIN-рейкой и защищён от пыли и случайного контакта с внутренними элементами.

Назначение и область применения

ЩРН-П-18 предназначен для установки внутри помещений в системах распределения электроэнергии. Подходит для монтажа автоматических выключателей, УЗО, дифавтоматов, таймеров и других модульных устройств. Часто используется в жилых домах, офисах, административных зданиях и на объектах с осветительными нагрузками. Корпус рассчитан на работу в условиях, где требуется доступ к оборудованию для обслуживания, но не нужна высокая степень герметизации.

Технические характеристики

• Номинальное напряжение: 400 В — подходит для трёхфазных и однофазных сетей 220–400 В
• Номинальный ток: 100 А — допустимый ток через вводные кабели и шины
• Количество модулей DIN: 18 — позволяет разместить до 18 стандартных модулей шириной 17,5 мм
• Степень защиты: IP41 — защита от твёрдых предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: пластик — устойчив к коррозии, не проводит ток, легкий в монтаже
• Цвет: белый — сочетается с интерьерами, легко очищается
• Диапазон рабочих температур: от -20 до +85 °C — работает в неотапливаемых помещениях, чердачных и подвальных зонах
• Климатическое исполнение: УХЛ3 — предназначено для умеренного и холодного климата с возможностью работы в закрытых помещениях
• Срок службы: 25 лет — долговечность материала и конструкции при соблюдении условий эксплуатации
• Комплектность: некомплектный — корпус поставляется без внутренних устройств, только с основным корпусом, дверью, DIN-рейкой и креплениями

Совместимость и монтаж

ЩРН-П-18 монтируется открытым способом на стену с помощью крепёжных отверстий в задней части корпуса. DIN-рейка предварительно установленная и регулируется по глубине — можно выставить её ближе к фронтальной плоскости для удобства коммутации. Прозрачная дверца открывается с помощью удобного замка-защелки, имеет возможность перенавески — крепится слева или справа. Для ввода кабелей предусмотрены выламываемые отверстия в нижней и боковой частях корпуса — выбирайте подходящие места под диаметр кабеля. Кабель-канал можно завести в корпус — это особенно актуально при использовании гофры или труб. Корпус совместим со всеми стандартными модульными устройствами, соответствующими ГОСТ Р МЭК 60947.

Безопасность и стандарты

ЩРН-П-18 соответствует техническому условию ТУ 27.90.33-003-83135016-2017. Степень защиты IP41 исключает контакт с внутренними токоведущими частями при случайном прикосновении пальцем или инструментом. Наличие замка и возможности опломбирования позволяет ограничить доступ к оборудованию сторонним лицам. Суппорт для шин N/PE выполнен с изоляцией — снижает риск короткого замыкания между нулевой и защитной шинами. Корпус не содержит металлических деталей, что повышает безопасность при работе в сырых средах.

Преимущества

• Прозрачная дверца — позволяет визуально контролировать состояние автоматов без вскрытия корпуса
• Регулируемая DIN-рейка — упрощает монтаж и коммутацию кабелей
• Перенавеска дверцы — адаптация под расположение щита и направление открывания
• Выламываемые отверстия — гибкость при вводе кабелей любого диаметра
• Замок-защелка — быстрый доступ и надёжное запирание без дополнительных ключей
• Готовая к сборке конструкция — все элементы уже собраны, не требуют самостоятельной установки рейки или креплений

Ограничения применения

ЩРН-П-18 не предназначен для установки на улице, в местах с постоянным воздействием воды, паром или агрессивными химическими веществами. Степень защиты IP41 не обеспечивает защиту от брызг сбоку или струй воды — не используйте в ванных комнатах, банях, на кухнях с активным паром, в цехах с мойкой оборудования. Также не рекомендуется применять в условиях повышенной запылённости без дополнительной защиты. Температурный диапазон выше +85 °C недопустим — не монтируйте рядом с нагревательными приборами или в солнечных щитках без вентиляции.

Примеры использования

• Распределительный щит в квартире — управление светом, розетками, кондиционером
• Общий этажный щит в многоквартирном доме — ввод и распределение по подъездам
• Осветительный щит в офисе — управление светодиодными светильниками и таймерами
• Щит на входе в производственный участок — распределение питания по группам оборудования
• Временные объекты — строительные площадки, временные здания с ограниченной мощностью

Практические советы

• При выборе места монтажа учтите, что корпус не должен закрывать другие устройства — оставьте минимум 10 см свободного пространства вокруг для доступа и вентиляции
• Не забудьте выбрать правильное место для выламывания отверстий — лучше сделать это перед установкой DIN-рейки, чтобы не повредить кабели
• Для длинных кабелей используйте кабель-канал — он не будет давить на клеммы и сохранит целостность изоляции
• Проверьте соответствие тока автомата и номинала щита — максимальный ток 100 А относится к вводному кабелю, а не к каждому автомату
• При необходимости опломбирования — используйте специальные пломбы, которые проходят через отверстия в корпусе, не нарушая целостность дверцы
• Артикул mkp82-n-18-41-1 — единственный в линейке IEK PRIME с такими параметрами; аналоги от других брендов могут отличаться по размерам и месту крепления
