Корпус пластиковый навесной 18 модулей, IP41, ЩРН-П-18 | 31012DEK DEKraft APC

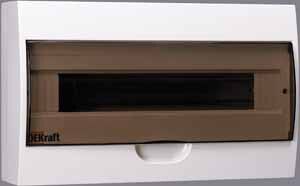

Корпус навесной ЩРН-П-18 18 модулей, IP41, пластиковый, прозрачная дверь от DEKraft и SE (Dekraft) - это надёжный щит для монтажа модульного оборудования в условиях внутренней установки. Артикул 31012dek подходит для распределительных щитов в жилых, офисных и промышленных объектах с умеренным климатом.

Назначение и область применения

Корпус навесной ЩРН-П-18 предназначен для установки автоматических выключателей, УЗО, реле, контакторов и другой модульной аппаратуры шириной 18 мм. Подходит для создания распределительных щитов в помещениях с нормальной влажностью - квартирах, офисах, производственных цехах, подъездах. Материал корпуса и степень защиты IP41 позволяют использовать его там, где нет прямого воздействия воды, но есть риск попадания пыли или случайного прикосновения к токоведущим частям.

Технические характеристики

• Количество модулей: 18 (стандарт 18 мм каждый)
• Степень защиты: IP41 - защита от предметов более 1 мм и капель воды, падающих вертикально
• Номинальный ток: 100 А - максимальный допустимый ток через вводные кабели
• Напряжение: 220 В - рассчитан на однофазные сети переменного тока
• Материал корпуса: самозатухающий ABS-пластик - устойчив к удару, не поддерживает горение
• Диапазон рабочих температур: от -25 C до +60 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Количество вводов: 12 - 4 отверстия Ø16 мм (до 25 мм) и 2 отверстия Ø20 мм (до 32 мм) сверху и снизу
• Количество рядов: 1 - однорядная компоновка
• DIN-рейка: одна, штампованная, белого цвета
• Цвет корпуса: белый; дверь: прозрачная
• Тип крышки: закрытого типа, с пазом для фиксации в открытом состоянии
• Нормативный документ: ГОСТ Р 52796-2007

Совместимость и монтаж

Корпус навесной ЩРН-П-18 полностью совместим с модульными устройствами стандарта 18 мм, включая продукцию DEKraft и Systeme Electric. Для монтажа используется открытая установка - крепление на стену с помощью кронштейнов или дюбелей. На задней стенке указаны расстояния между точками крепления. Внутри установлены изолированные держатели для нулевой (N) и заземляющей (PE) шин. Прозрачная дверь фиксируется в открытом положении за счёт специального паза - удобно при работе с проводами. Отдельно: корпус некомплектный - шины, автоматы, клеммы и кабели не входят в комплект.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ Р 52796-2007, что гарантирует соответствие требованиям к электроустановкам в зданиях. Самозатухающий ABS-пластик предотвращает распространение пламени при перегреве. Защита IP41 исключает доступ к токоведущим элементам пальцами или инструментами толщиной более 1 мм, снижает риск поражения током при случайном прикосновении. Напряжение 220 В соответствует бытовым сетям, но не предназначено для трёхфазных систем.

Преимущества

• Прозрачная дверь позволяет визуально контролировать состояние аппаратуры без открывания щита
• Штампованные вводы обеспечивают герметичность и упрощают прокладку кабелей
• ABS-пластик устойчив к механическим повреждениям и химическим веществам
• Один ряд и 18 модулей оптимальны для компактных решений без потери функциональности
• Фиксация двери в открытом положении ускоряет монтаж и обслуживание

Ограничения применения

• Не подходит для наружной установки - IP41 не защищает от дождя, брызг и пылевых потоков
• Не рекомендуется для помещений с высокой влажностью (баня, бассейн, подвал с постоянной сыростью)
• Номинальный ток 100 А ограничен входящими кабелями - нельзя подключать мощные нагрузки выше этого значения
• Однорядная конструкция не позволяет размещать крупные устройства (например, многополюсные автоматы шириной >18 мм) без замены
• Не предусмотрен монтаж внутри металлических шкафов - предназначен только для навесной установки

Примеры использования

• Электрощит в квартире - распределение питания по комнатам, УЗО на кухню и ванную
• Щит освещения в офисе - управление светом по зонам
• Распределительный щит на этаже многоквартирного дома
• Автоматизация малых производственных участков - питание станков, насосов, вентиляторов
• Подключение системы «умный дом» - модульные реле, контроллеры, датчики

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабель - используйте кабели с внешним диаметром ≤25 мм для Ø16 мм вводов и ≤32 мм для Ø20 мм
• При использовании нескольких кабелей в одном вводе применяйте термоусадочные трубки или вводные уплотнители для сохранения степени защиты
• При сборке щита соблюдайте порядок: сначала крепите DIN-рейку, потом шины, затем модули - так проще избежать перекосов
• Для долговечности не нагружайте дверь весом оборудования - она не несёт конструкционной нагрузки
• Артикул 31012dek совпадает с каталогом DEKraft - легко найти аналоги и запчасти
• Если нужна большая вместимость - выбирайте модели с 24–36 модулями, этот корпус оптимален для средних задач
