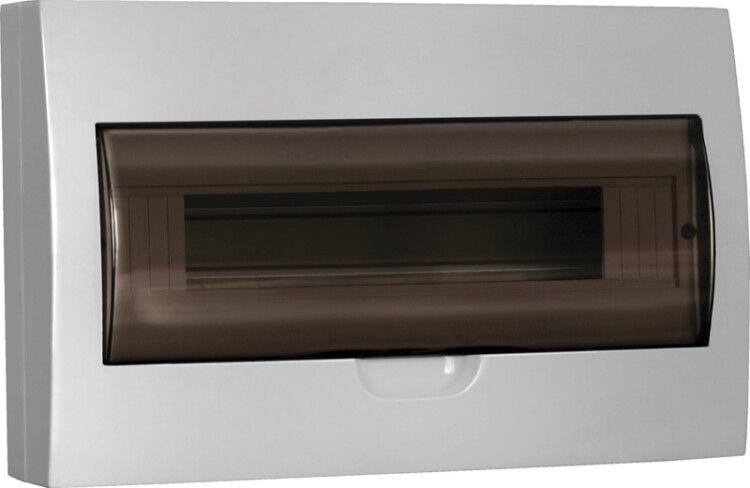

Бокс ЩРН-П-18 модулей навесной пластик IP41 (220х365х100мм) GENERICA | MKP12-N-18-41-G IEK

Бокс ЩРН-П-18 модулей навесной пластиковый с черной прозрачной дверью IP41 (220х365х100 мм) от GENERICA — компактный щиток для открытой установки в жилых и общественных помещениях. Подходит для сборки распределительных щитов с модульными аппаратами: автоматами, УЗО, дифавтоматами и устройствами управления освещением. Артикул mkp12-n-18-41-g соответствует сериям GENERICA и IEK.

Назначение и область применения

Бокс ЩРН-П-18 модулей навесной пластиковый с черной прозрачной дверью IP41 (220х365х100 мм) предназначен для внутренней установки модульных электротехнических устройств в квартирах, офисах, на лестничных клетках и других объектах с контролируемой средой. Используется в осветительных сетях и системах слабого тока, где требуется компактное и защищённое размещение автоматов, УЗО, таймеров и аналогичных приборов.

Технические характеристики

• Количество модулей: 18 (однорядная установка)
• Габариты: 220×365×100 мм (Ш×В×Г)
• Материал корпуса: самозатухающий пластик
• Цвет: белый корпус, чёрная прозрачная дверца
• Степень защиты: IP41 — защита от твёрдых частиц >1 мм и вертикально падающих капель воды
• Способ монтажа: навесной (на стену)
• DIN-рейка: есть, стандартная 35 мм
• Климатическое исполнение: УХЛ3 — для умеренного климата с возможностью работы при колебаниях температуры
• Диапазон рабочих температур: от -5 °C до +40 °C
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Бокс ЩРН-П-18 модулей навесной пластиковый с черной прозрачной дверью IP41 (220х365×100 мм) совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме IEC/EN 60947). DIN-рейка уже установленная — достаточно защёлкнуть устройства на месте. Для монтажа используются два кронштейна на задней стенке. Крепление — на дюбели или саморезы через отверстия в боковых планках. Прозрачная дверца фиксируется на шарнирах — открывается на 180° для удобного доступа к контактам. Не требует специального инструмента для сборки.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, соответствует требованиям ГОСТ Р МЭК 62208. Степень защиты IP41 обеспечивает защиту от случайного контакта с элементами внутри и от попадания крупных капель воды — например, при протечке потолка. Недоступность внутренних частей при закрытой дверце снижает риск поражения током. Соответствует рекомендациям по проектированию электроустановок в жилых зданиях.

Преимущества

• Прозрачная дверца позволяет визуально проверить состояние автоматов без вскрытия
• Чёткая разметка для 18 модулей исключает перегрузку по месту
• Пластиковый корпус не проводит ток, не ржавеет и не деформируется при влажности
• Компактные габариты подходят для тесных ниш и узких коридоров
• Срок службы 15 лет — рассчитан на длительную эксплуатацию без замены

Ограничения применения

• Не предназначена для наружной установки — IP41 недостаточно для воздействия дождя, ветра или пыли
• Работает только при температуре выше -5 °C; при более низких значениях возможна хрупкость пластика
• Не подходит для помещений с высокой запылённостью, агрессивными газами или постоянным воздействием паров
• Один ряд модулей — нельзя использовать для многоуровневых схем с большим числом аппаратов

Примеры использования

• Распределительный щиток в квартире: автоматические выключатели на свет, розетки, УЗО на кухню и ванную
• Щиток на лестничной площадке: управление освещением с таймером и аварийным питанием
• Общий щит в малом офисе: дифавтоматы на компьютеры, принтеры и кондиционеры
• Подключение системы «умный дом»: реле времени, контроллеры освещения, датчики движения

Практические советы

• Перед монтажом проверьте, что глубина стены достаточна — корпус выступает на 100 мм
• При использовании в сыром помещении (ванная, подвал) дополнительно убедитесь, что все провода герметично заведены через кабельные вводы
• Не перегружайте щиток: 18 модулей — предел. Если нужно больше — выбирайте модель на 24–36 модулей
• Артикул mkp12-n-18-41-g совместим с продукцией GENERICA и IEK — можно смешивать комплектующие одного стандарта
• При замене старого щита — сверьте размеры: 220×365 мм — типовой формат, легко заменяемый
